Triebwagenhälfte 6092 (MVG-Baureihe A 1)der ersten Münchener U-Bahn ausgestellt im Verkehrszentrum des Deutschen Museums (am 16.06.2018) in München (Theresienhöhe).
(ID 641430)
Triebwagenhälfte 6092 (MVG-Baureihe A 1)der ersten Münchener U-Bahn ausgestellt im Verkehrszentrum des Deutschen Museums (am 16.06.2018) in München (Theresienhöhe).
Am 22.09.1967 wurde der Wagen als eines von drei Prototypfahrzeugen für die neue U-Bahn in München ausgeliefert. Die U-Bahnwagen sind in Leichtbauweise mit Alu-Strangpreßprofilen hergestellt worden. Damit konnten hohe Anfahrbeschleunigungen, kurze Bremswege und niedrige Energiekosten erreicht werden. Sechs breite Doppeltüren auf jeder Seite ermöglichten einen schnellen Fahrgastwechsel. Die Waggon- und Maschinenbau GmbH Donauwörth (WMD, heute Bombardier Transportation) lieferte insgesamt zwei Prototypen und die Waggonfabrik Josef Rathgeber einen an die damaligen Verkehrsbetriebe der Stadtwerke München, heute MVG, aus. Zur späteren Unterscheidung von den Serienfahrzeugen erhielten sie die Bezeichnung A1.
Die Stromversorgung erfolgte über seitliche Stromschienen mit 750 V Gleichstrom. Die elektrische Wagenausrüstung war einfach und robust und bot eine hohe Betriebssicherheit. Ihr geringes Gewicht ergänzte die Leichtbauweise ideal. Es konnten 2-, 4- und 6 Wagenzüge aneinander gekuppelt werden. Ein Linienleiter zwischen den Gleisen ermöglichte ein weitgehend automatisches Fahren der Züge mit Zielbremsung am Bahnsteig.
Nach erfolgreicher Erprobung der Doppeltriebwagen 6091/7091, 6092/7092 und 6093/7093 erfolgte ab 1970 die Serienauslieferung. Neben den beiden bestehenden Herstellern beteiligten sich zudem MAN sowie O&K am Bau der Fahrzeuge.
Der Wagen 6092 wurde am 28.12.1995 nach 28 Betriebsjahren und 1,31 Millionen km Laufleistung außer Betrieb genommen und am 01.08.2006 dem Deutschen Museum übergeben.
TECHNISCHE DATEN (Angaben einer Doppeleinheit):
Spurweite: 1435 mm (Normalspur)
Achsformel: B'B'+B'B'
Länge über Kupplung: 37.150 mm
Höhe: 3.550 mm
Breite: 2.900 mm
Drehzapfenabstand: 12.000 mm
Achsabstand im Drehgestell: 2.100 mm
Leergewicht: 51,6 t
Höchstgeschwindigkeit: 80 km/h
Stundenleistung: 4×180 kW = 720 kW
Stromsystem: 750 V Gleichstrom
Sitzplätze: 98
Stehplätze: 192
Armin Schwarz 15.12.2018, 320 Aufrufe, 0 Kommentare
EXIF: Canon Canon EOS 6D, Belichtungsdauer: 1/200, Blende: 10/1, ISO500, Brennweite: 24/1
0 Kommentare, Alle Kommentare
Kommentar verfassen
Der MVG-Straßenbahntriebwagen 2502, ein vierteiliger Niederflur-Gelenkwagen des Typs TZ (ex T4.7) (vierteiliger Siemens Avenio TZ) am 04.06.2019 auf Landsberger Straße (München) an der Haltestelle Holzapfelstraße.
Der TW ist aus der 2. Serie (Nr. 2501–2504), 4 Stück die zwischen 2017–2018 gebaut wurden
Beim Avenio handelt es sich um eine Weiterentwicklung der Combino-Familie. Die Fahrzeuge verfügen nicht mehr wie die Combino-Multigelenkwagen über schwebende Mittelteile, sondern sind Kurzgelenkwagen mit einem Fahrwerk unter jedem Modul. Die Wagenkästen sind in Edelstahl- statt Aluminiumbauweise erstellt.
Im Oktober 2015 bestellte die MVG nach einer Ausschreibung, die der Hersteller Siemens gewann, weitere 22 Fahrzeuge des gleichen Fahrzeugtyps, zusätzlich vereinbarte die MVG eine Option auf bis zu 124 weitere Fahrzeuge. Neun Zweiteiler und neun Dreiteiler werden nach entsprechenden Anpassungsarbeiten in Tramnetz bevorzugt als Doppeltraktion auf den stark ausgelasteten Linien entlang der Dachauer Straße eingesetzt, zusätzlich wurden vier Vierteiler (2501 – 2504) bestellt, die zur Kapazitätserhöhung auf einigen Linien dienen. Sie besitzen außerdem eine andere Ausstattung als die Wagen der ersten Serie, z. B. andere Sitzmodelle. Nachdem der erste Wagen 2017 ins Prüfcenter nach Wildenrath zu Tests gelangte, wurden ab Dezember 2017 der erste Wagen nach München ausgeliefert.
Am 4. Juli 2019 löste die MVG die Option zur Bestellung von 73 vierteiligen Fahrzeugen aus, die ab 2021 geliefert werden sollen.
TECHNISCHE DATEN;
Fahrzeugart: Vierteiliger Niederflur-Gelenktriebwagen für den Einrichtungsbetrieb
Hersteller: Siemens, Typ Avenio
MVG Bezeichnung: TZ
Anzahl : 4 (vierteilig)
Baujahre: 2017 bis 2018
Spurweite: 1.435 mm (Normalspur)
Achsfolge: 2‘ Bo‘ Bo‘ Bo‘
Länge über Kupplung: 36.850 mm
Breite: 2.300 mm
Eigengewicht: 45 t
Leistung: 6x100 kW = 600 kW
Höchstgeschwindigkeit: 70 km/h
Min. Kurvenradius:14,5 m
Anzahl der Türen: 6 zweiflüglige elektr. Schwenkschiebetüren
Niederfluranteil: 100 %
Fußbodenhöhe: 360 mm
Sitzplätze: 65
Stehplätze: 150
Stromsystem : 750 Volt DC (=)
Armin Schwarz
Armin Schwarz

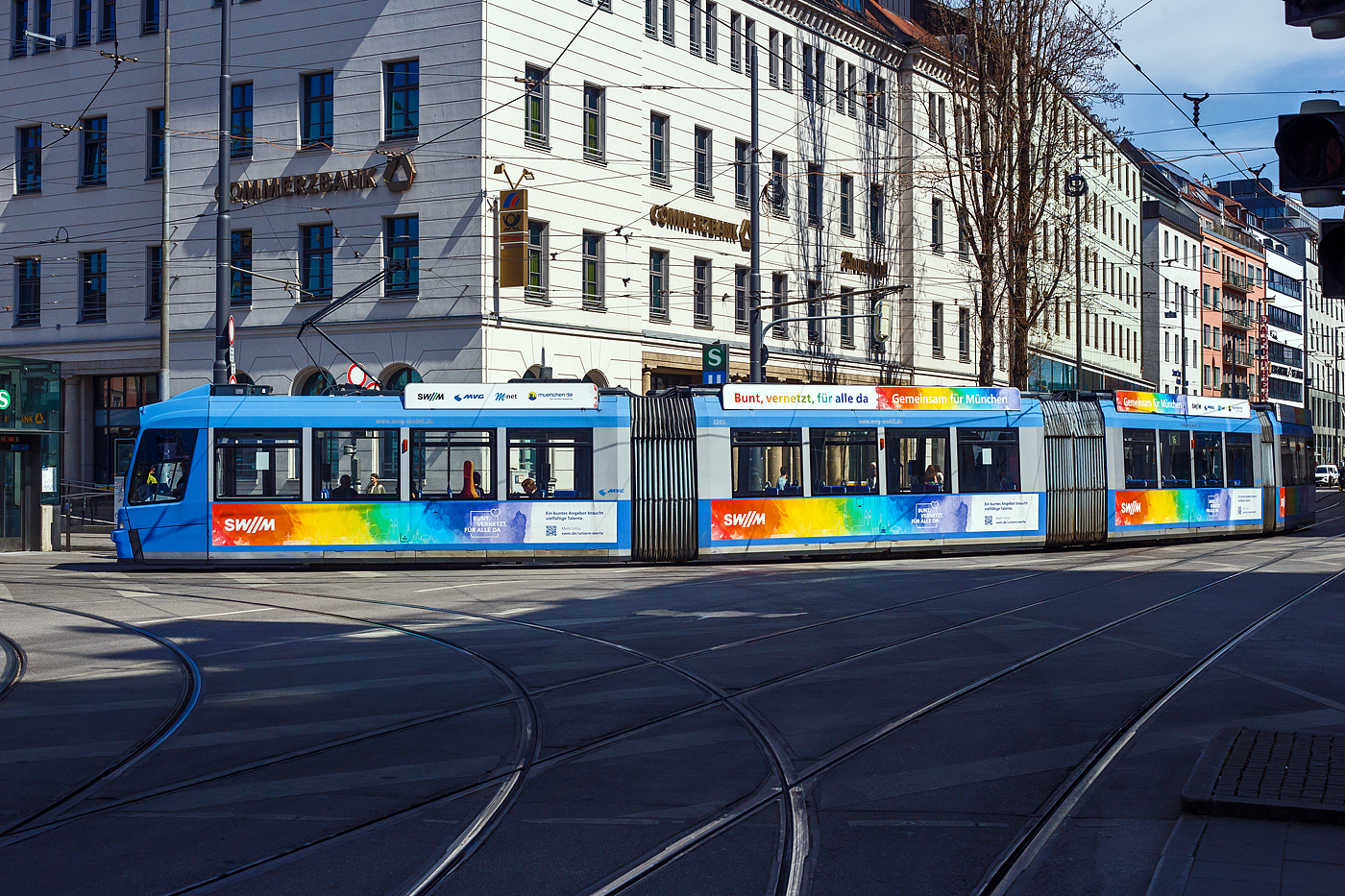

Der MVG-Straßenbahntriebwagen 2207, ein vierteiliger Niederflur-Gelenkwagen des Typs R 3.3 (Adtranz der Bauart GT8N2) am 04.06.2019 als Linie 19 (nach Berg am Laim) auf der Landsberger Straße (München) kurz vor der Haltestelle Holzapfelstraße.
Schon während der Auslieferung der R-2.2.-Wagen stellte die SWM fest, dass die Kapazität auf den Linien 20 und 21 im Berufsverkehr nicht ausreicht und ein engerer Takt auf der schon im 3,5-Minuten-Takt bedienten Strecke nicht mehr möglich ist. Deshalb bestellte die SWM am 13. Februar 1996 insgesamt 17 vierteilige Straßenbahnfahrzeuge der Bauart GT8N2. Nach der Auslieferung der R 2.2 setzte die SWM in den Hauptverkehrszeiten auf den Linien 20 und 21 weiterhin P-Wagen-Züge ein, da diese eine höhere Kapazität aufwiesen. Die neuen vierteilige Straßenbahnwagen, die als Baureihe R 3.3 bezeichnet wurden und im technischen Teil baugleich zu den R-2.2-Wagen waren, sollten die P-Wagen-Züge ersetzen. Als Alternative zu den R 3.3-Wagen wurde eine Erweiterung der R-2.2-Wagen um einen vierten Wagenteil angesprochen, diese war nicht möglich, da die Gelenke für die engen Kurven im Münchner Straßenbahnnetz zu kurz waren.
Der Aufbau der Wagenkasten der R-3.3-Wagen ist im Gegensatz zu der Stahlleichtbauweise des R 2.2 aus Aluminium, um das Fahrzeug leichter zu machen. Die Front- und Heckteile entstanden aus Kunststoff, im Falle eines Unfalls ist der Austausch so einfacher als beim R 2.2 möglich. Mithilfe eines neu entwickelten Doppelgelenks kann man die vierteiligen 36.580 mm langen R-3.3-Wagen auch auf den S-Kurven einsetzen. Dieses erhielt im Gegensatz zu den R-2.2-Wagen eine Kupplung. Das Fahrzeug verfügt über sechs Türen, 67 Sitz- und 151 Stehplätze. Der Sitzabstand konnte durch den um 150 Millimeter verlängerten Radabstand im Fahrgestell um 125 Millimeter verbreitert werden. Außerdem wurden die Fenster vergrößert. Der Führerstand der R-3.3-Wagen unterscheidet sich von dem der R 2.2 nur durch den nicht mehr vorhandenen Zahltisch. Die Fahrerkabine wurde jedoch weiter vom Fahrgastraum abgeschirmt und erhielt eine eigene Klimaanlage.
TECHNISCHE DATEN;
Fahrzeugart: Vierteiliger Niederflur-Gelenktriebwagen für den Einrichtungsbetrieb mit Doppelgelenk zwischen 2. und 3. Wagenteil
Hersteller: Adtranz
Anzahl : 20 (Typ R 3.3)
Baujahre:1999–2001
Spurweite: 1.435 mm (Normalspur)
Achsfolge: (1A)+(A1)+(1A)+(A1) (16 Einzelräder)
Länge über Kupplung: 36.580 mm
Breite: 2.300 mm
Höhe: 3.390 m
Radsatzabstand 1,80 m
Raddurchmesser: 662 mm (neu)
Eigengewicht: 40,8 t
Motorenart: Drehstrom-Asynchronmotoren
Leistung: 4x120 kW = 480 kW
Höchstgeschwindigkeit: 60 km/h
Min. Kurvenradius:14,5 m
Anzahl der Türen: 6 zweiflüglige elektr. Schwenkschiebetüren
Niederfluranteil: 100 %
Fußbodenhöhe: 360 mm
Sitzplätze: 67
Stehplätze: 151
Stromsystem : 750 Volt DC (=)
Armin Schwarz
Armin Schwarz
Der MVG-Straßenbahntriebwagen 2143 des Typs R 2.2 (ein MAN/Adtranz/ AEG Gelenk-Triebwagen vom Typ GT6N) am 16.06.2018 als Linie 37 auf der über die Isar führende Innere Ludwigsbrücke (München).
Als Baureihe R wird als die 14. Generation der Straßenbahn-Triebwagen der Straßenbahn München bezeichnet. Die R-Wagen sind Einrichtungsfahrzeuge und die ersten Niederflurstraßenbahnen der Münchner Verkehrsgesellschaft (MVG).
Nachdem die Tauglichkeit der Prototypen (3Stück) des Typs R 1.1 als Ablösung der Baureihe M nachgewiesen war, bestellte die Stadt München diese Bauart in Serie. Es entstanden siebzig Niederflurtriebwagen der Bauart GT6N, die insgesamt 230 Millionen D-Mark kosteten. Der Preis eines einzelnen Fahrzeugs betrug also etwa 3,3 Millionen D-Mark. Am 10. Oktober 1994 erreichte der erste Triebwagen 2101 den Betriebshof Steinhausen, am 11. Oktober 1994 wurde er der Öffentlichkeit und der Presse vorgestellt.
Die Kapazität der R 2.2-Wagen erwies sich vor allem in den Hauptverkehrszeiten als ungenügend. Da sie nur vier Türen hatten, waren oft längere Aufenthaltszeiten an wichtigen Stationen nötig. Deshalb zog die (MVG), die 2001 aus der SWM hervorging, 2008 in Erwägung, einen Teil der Serie R 2.2 um einen vierten Wagenteil verlängern zu lassen. Diese Möglichkeit wurde jedoch verworfen, stattdessen wurden nun zur Kapazitätserweiterung der Münchner Straßenbahn zehn zusätzliche Variobahnen der Baureihe S bestellt.
1998 verkaufte die Stadt München die Nutzungsrechte der R 2.2-Wagen nach dem Cross-Border-Leasing-System an eine amerikanische Investorengruppe. Die Nutzungsrechte kauft die MVG seit 1998 innerhalb von 23 Jahren in monatlichen Raten wieder zurück.
55 Fahrzeuge des Typs R 2.2 wurden von 2009 bis 2016 modernisiert, dabei erhielten sie auch ein neues Farbdesign. Der Fahrgastraum wurde neu gestaltet und die elektrische Ausstattung modernisiert. Die modernisierten Fahrzeuge werden als Typ R 2.2b bezeichnet.
TECHNISCHE DATEN;
Fahrzeugart: Dreiteiliger Niederflur-Gelenktriebwagen für den Einrichtungsbetrieb
Hersteller: MAN/ AEG / Adtranz
Anzahl : 70 (TypR2.2)
Baujahre:1994–1997
Spurweite: 1.435 mm (Normalspur)
Achsfolge: (1A)+(A1)+(1A) (12 Einzelräder)
Länge über Kupplung: 27.390 mm
Wagenkastenlänge: 26.800 mm
Breite: 2.300 mm
Höhe: 3.330 m
Radsatzabstand 1,80 m
Raddurchmesser: 662 mm (neu)
Eigengewicht: 30,7 t
Motorenart: Drehstrom-Asynchronmotoren
Leistung: 3x120 kW = 360 kW
Höchstgeschwindigkeit: 60 km/h
Min. Kurvenradius:14,5 m
Anzahl der Türen: 4 zweiflüglige Drehschwenktüren
Niederfluranteil: 100 %
Fußbodenhöhe: 360 mm
Sitzplätze: 58
Stehplätze: 99
Stromsystem : 750 Volt DC (=)
Armin Schwarz
Armin Schwarz
Ein U-Bahn-Triebzug bestehend aus Doppeltriebwagen der MVG-Baureihe B 2.8 (vorne Triebwagen MVG 553) steht am 05.06.2019 als Linie U2 in der Endstation Messestadt Ost.
Äußerlich sind die B-Wagen stark ihren Vorgängern der Baureihe A angelehnt, so sind die Wagenkastenabmessungen sehr ähnlich. Der einzige Unterschied ist, dass die Länge eines einzelnen Wagens 18.775 mm und ein Doppeltriebwagen über Kupplung 37.550 mm lang ist. Ebenfalls sind Tür- und Fensteranordnung sowie die Sitzverteilung identisch sowie die Konstruktion in Aluminiumleichtbauweise.
Die größten Unterschiede bestehen in der Stirnfront, die anstelle von drei kleinen eine große Frontscheibe aufweist, sowie im elektrischen Teil der Fahrzeuge. Anstelle der alten Fallblattanzeiger sind bei den Zügen der Serie B2.8 (wie hier zu sehen) Matrixanzeigen eingebaut.
Die längsliegenden Drehstromasynchronmotoren werden über Gleichstromsteller und Wechselrichter stufenlos angesteuert. Die Bremsenergie kann ins Netz zurückgespeist werden. Die elektrische Ausrüstung ist komplett unter dem Fahrgastraum angebracht.
Aufgrund der unterschiedlichen Ausrüstung sind die A- und B-Wagen zwar mechanisch, aber nicht elektrisch untereinander kuppelbar. Das gleiche Problem bestand anfangs auch zwischen den Prototypen und den Serienfahrzeugen, nachdem erstere aber bis 1995 umgerüstet wurden, waren die beiden Bauarten kompatibel untereinander.
TECHNISCHE DATEN (Angaben einer Doppeleinheit):
Hersteller: DWA, MAN, MBB
Baujahre: 1981bis 1995
Spurweite: 1.435 mm (Normalspur)
Achsformel: B'B'+B'B'
Länge über Kupplung: 37.550 mm
Höhe: 3.550 mm
Breite: 2.900 mm
Drehzapfenabstand: 12.000 mm
Achsabstand im Drehgestell: 2.100 mm
Raddurchmesser (neu): 850 mm
Leergewicht: 57,1 t
Höchstgeschwindigkeit: 80 km/h
Antrieb Bauart: Doppelgelenkkardanantrieb mit längsliegendem Doppelmotor (Drehstrom-Asynchron)
Motorentyp: BSAI 5943/6D (bei B2.7 und B2.8)
Nennleistung: 2 x 109 kW pro Fahrmotor = 872 kW
Stundenleistung: 4×195 kW = 780 kW
Stromsystem: 750 V Gleichstrom (über dritte Schiene)
Sitzplätze: 98
Stehplätze: 192
