Vierachsiger offener Drehgestell-Schüttgutwagen mit dosierbarer Schwerkraftentladung, 31 80 6940 387 D-DB, Gattung Facs 124 (ex DR Gattung ...

Vierachsiger offener Drehgestell-Schüttgutwagen mit dosierbarer Schwerkraftentladung, 31 80 6940 387 D-DB, Gattung Facs 124 (ex DR Gattung Eads-y), der DB Cargo AG, steht 12 Oktober 2025,

(ID 898014)

Der TPC ASD ABeh 4/8 472 wartet in Les Diablerets auf die baldige Abfahrt als R71 431 nach Aigle.

Deutschland / Wagen / Güterwagen der Gattung F... (Offene Güterwagen der Sonderbauart, wie Schüttgutwagen)
allgemein Europa / Güterwagen / Gattung F... (Offene Güterwagen der Sonderbauart, wie Schüttgutwagen)
Deutschland / _Gleisbaustellen / KBS 462_2025_10_Bf Herdorf

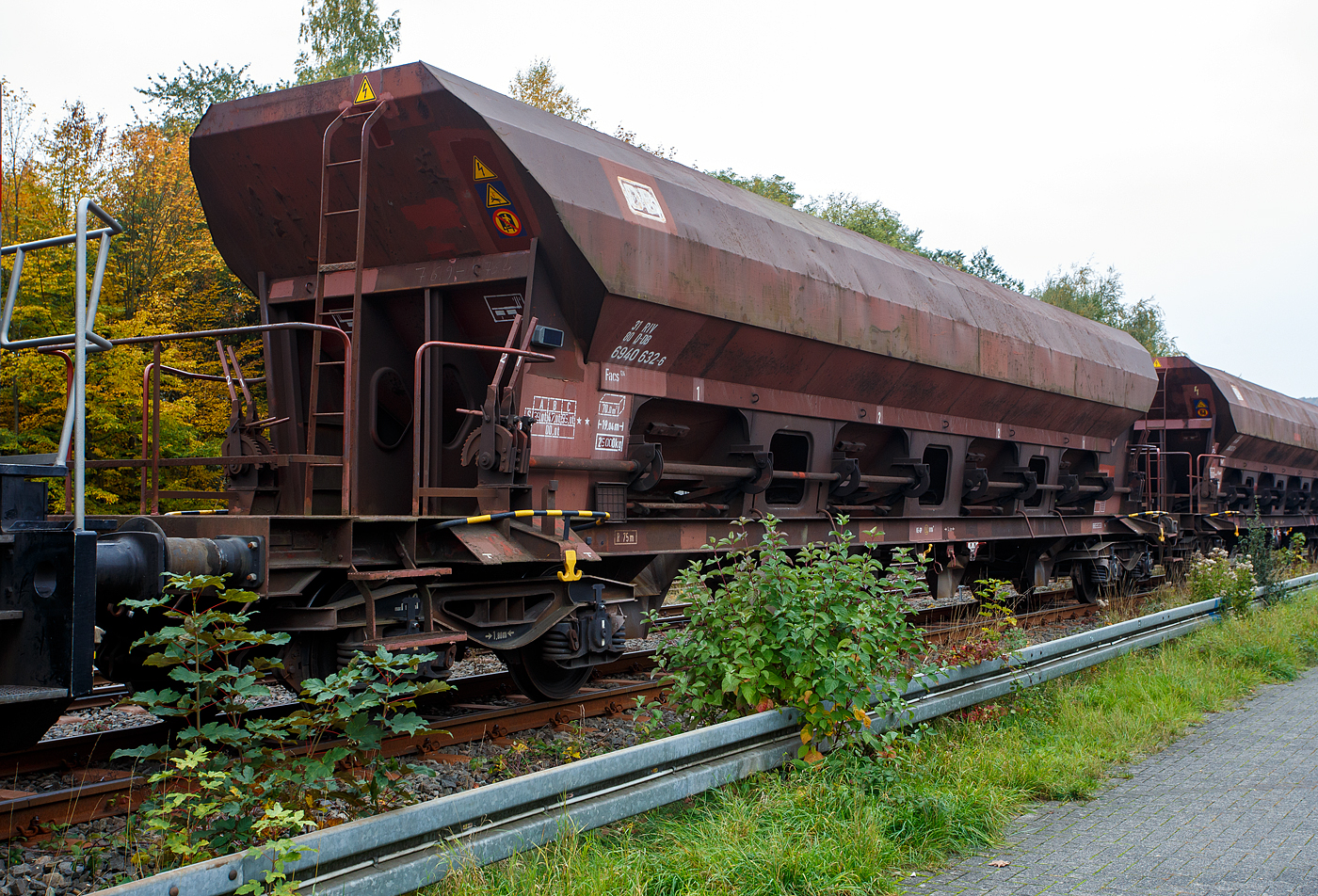

Vierachsiger offener Drehgestell-Schüttgutwagen mit dosierbarer Schwerkraftentladung, 31 80 6940 387 D-DB, Gattung Facs 124 (ex DR Gattung Eads-y), der DB Cargo AG, steht 12 Oktober 2025, eingereiht in einen Schotterzug, im Bahnhof Herdorf.

Der Wagen wurde 1979 ANF Industrie in Frankreich für die DR – Deutsche Reichbahn gebaut und geliefert.

Die DR ließ zwischen 1978 und 1980 bei der französischen Firma Ateliers de construction du Nord de la France, abgekürzt ANF Industrie, auch bekannt unter Markenname „Blanc-Misseron“, über 1.450 vierachsige offene Selbstentladewagen mit vier Kammern bauen, die zunächst als Eads-y (5970) eingereiht werden. Bei der DB AG wurden die Wagen 1994 in Facs 124 umgezeichnet. Die ANF Industrie mit Sitz in der französischen Kleinstadt Crespin im Département Nord (an der Grenze zu Belgien), wurde 1990 von Bombardier Transportation übernommen, 2021 übernahm dann Alstom das Werk von Bombardier Transportation.

Bei den offenen Selbstentladewagen hat der Laderaum die Form mehrerer nebeneinanderstehender (4) Trichter. Der Entladevorgang erfolgt über die Schwerkraft des Ladegutes. Mehrere Auslauföffnungen mit Drehschiebern (4 pro Längsseite) ermöglichen die restlose Entladung des Wagens nach der einen oder anderen Seite. Die Menge ist regulierbar - so wie es zum Beispiel für die Entladung über Förderband erforderlich ist. Geeignet sind die Wagen für den Transport nicht nässeempfindlicher Güter in loser Schüttung. Die Drehschieber über einer Einrichtung auf der Bühne an einer Stirnseite des Wagens können einzeln bedient werden.

Der Wagen ist für den Transport von Nässe unempfindlichen Schüttgütern vorgesehen. Das Untergestell besteht aus miteinander verschweißten Blechen und Walzprofilen. Der Wagenkasten ist eine Schweißkonstruktion und besteht aus vier Trichtern. Querrippen teilen den Wagenkasten in vier Räume, von denen jeder an seinem Unterteil zwei Entladeöffnungen aufweist, die sich an beiden Seiten der horizontalen Mittellinie des Wagens befinden. Über jeder Entladeöffnung ist am Kastenblech eine Stütze für einen Vibrator angeschraubt.
Die acht kreisförmig ausgebildeten Wölbschieber sind auf Rollen gelagert und verschieben sich auf Laufbahnen, die außerhalb der Rinnen angebracht sind. Unter jeder Entladeöffnung sind eine feste und eine schwenkbare Auslaufrutsche angeordnet. Die schwenkbaren Auslaufrutschen werden einzeln durch einen Hebel betätigt, der in der Nähe der Rutsche angebracht ist. Die Betätigung der Wölbschieber erfolgt von der Bedienungsplattform aus. Die Entladung des Wagens erfolgt nach Öffnen der Schieber durch die Schwerkraft des Ladegutes. Für den Zugang zur Bedienungsplattform sind zwei Auftritte mit Gitterrosten (500 x 160 mm) vorhanden. Die Menge ist regulierbar - so wie es zum Beispiel beim Einschottern erforderlich ist.

Das Entfernen von Ladegutresten in der Be- oder Entladestraße ist nur durch leichte Gummihammerschläge auf die äußeren Behälterwandungen gestattet oder durch den Einsatz von Pressluftlanzen im Laderaum!

TECHNISCHE DATEN:
Hersteller: ANF Industrie (Frankreich)
Spurweite: 1.435 mm (Normalspur)
Achsanzahl: 4 (in 2 Drehgestellen)
Länge über Puffer: 19.040 mm
Drehzapfenabstand: 14.000 mm
Achsabstand im Drehgestell: 1.800 mm
Laufraddurchmesser: 920 mm (neu)
Größe der Beladeöffnung: 1.800 x 15.300 mm
Laderaum: 70 m³
Breite der festen Auslaufrutschen: 600 mm
Breite der schwenkbaren Auslaufrutschen: 476 mm
Wagenhöhe: 4.000 mm
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Maximales Ladegewicht: 55,0 t (ab Streckenklasse C)
Eigengewicht: 25.000 kg
Drehgestell-Bauart: Y 25 Cs – 639
Kleinster bef. Gleisbogenradius: 75 m
Bauart der Bremse: KE-GP (LL)
Bremssohle: IB 116
Intern. Verwendungsfähigkeit: RIV

Armin Schwarz 13.10.2025, 95 Aufrufe, 0 Kommentare

EXIF: Canon Canon EOS 6D, Belichtungsdauer: 1/100, Blende: 10/1, ISO1000, Brennweite: 40/1
