Vierachsige offene Schüttgutwagen mit schlagartiger Schwerkraftentladung und hydraulischem Klappenverschlusssystem, 81 80 6639 491-2 D-DB, der Gattung Falns 183 der DB Cargo AG am 14.02.2023 im Zugverband bei einer Zugdurchfahrt in Niederschelden (Sieg). In den Jahren 1981 bis 1992 werden von LHB, O&K, Talbot und Waggon Union Siegen insgesamt 3.623 Fals 183 (ab 1987 als Falns 183) geliefert. Die Wagen sind für schwere Schüttgüter geeignet. Bei den Wagen ist die gleichzeitige Öffnung bzw. Schließung aller vier Klappen wird durch Betätigen eines Steuerventils entweder von der Wagenbühne oder vom Bunkersteg aus mit einem speziellen langstieligen Vierkantschlüssel möglich. Das vollständig, überwiegend aus Walz- und Abkantprofilen in RSt 52-3 geschweißte Untergestell besteht aus den beiden seitlichen, winkelförmigen Langträgern, die durch Querträger, Hauptquerträger, Pufferträger und der Tragkonstruktion für die Aufnahme der Zugeinrichtung miteinander verbunden sind. Der Längssattel hat eine Neigung von 49° zur Waagerechten. Die Sattelstreben und -bleche bilden mit dem Untergestell eine stabile Tragkonstruktion. Für das Sattelblech wurde St 52-3 Cu 3 verwendet. Der vollständig geschweißte Wagenkasten ist durch den Quersattel und der mittleren Trennwand in zwei gleich große Kammern unterteilt. Im unteren Bereich sind je Seite zwei große Auslauföffnungen vorhanden, die durch stabile Seitenklappen geschlossen werden. Der Wagenkasten ist überwiegend durch Hohlprofile ausgesteift. Die Ecken sind durch große Eckfüllbleche ausgerundet. Für sämtliche Bleche wurde St 52-3 Cu 3 verwendet. Das Öffnen und Schließen der Klappen erfolgt über einen hydraulisch angetriebenen Daumenwellenverschluss. Die vier Seitenklappen werden gleichzeitig hydraulisch geöffnet oder geschlossen. Der für die hydraulischen Einrichtungen benötigte Öldruck wird von einer Radsatzpumpe während der Fahrt (nach ca. 4 km Fahrweg mit mind. 10 km/h ist der Speicher aufgeladen) in einen Gasdruckspeicher gefördert. Für das Öffnen und Schließen der Klappen durch die hydraulischen Einrichtungen sind zwei Betätigungsmöglichkeiten vorgesehen: • Betätigung der hydraulischen Steuereinrichtung mit einem langstieligen Vierkantschlüssel nach DIN 25 255 von einem seitlichen Bedienungsgang der Bunkeranlage. • Steuerungsbetätigung von der Wagenendbühne mittels einer an der Wagenstirnwand angeordneten Hand-Steuereinrichtung. Bei Ausfall der Speicheranlage kann der erforderliche Öldruck zum Öffnen oder Schließen durch eine Handpumpe erzeugt werden. Zur Prüfung, ob die Klappen ordnungsgemäß verschlossen sind, dient eine in Wagenmitte angebaute Anzeigeeinrichtung (gelbe Signalscheiben). Diese ragt über die Seitenwand hinaus, wenn die Klappen nicht einwandfrei verschlossen und verriegelt sind. TECHNISCHE DATEN der Falns 183: Hersteller: LHB, O&K, Talbot, WU Siegen Spurweite: 1.435 mm (Normalspur) Anzahl der Achsen: 4 Länge über Puffer: 12.540 mm Drehzapfenabstand: 7.500 mm Achsabstand im Drehgestell: 1.800 mm Laderaum: 85,0 m³ Max. Eigengewicht: 24.750 kg Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer) Max. Ladegewichte: 55 t ab Streckenklasse C / 63 t ab D3 Kleinster bef. Gleisbogenradius: 75 m Bremse: KE- GP (LL) Bremssohle: IP 116 Handbremse: teilweise Intern. Verwendungsfähigkeit: Nein

Vierachsige offene Schüttgutwagen mit schlagartiger Schwerkraftentladung und hydraulischem Klappenverschlusssystem, 81 80 6639 491-2 D-DB, der Gattung Falns 183 der DB Cargo AG am 14.02.2023 im Zugverband bei einer Zugdurchfahrt in Niederschelden (Sieg).

In den Jahren 1981 bis 1992 werden von LHB, O&K, Talbot und Waggon Union Siegen insgesamt 3.623 Fals 183 (ab 1987 als Falns 183) geliefert. Die Wagen sind für schwere Schüttgüter geeignet.

Bei den Wagen ist die gleichzeitige Öffnung bzw. Schließung aller vier Klappen wird durch Betätigen eines Steuerventils entweder von der Wagenbühne oder vom Bunkersteg aus mit einem speziellen langstieligen Vierkantschlüssel möglich.

Das vollständig, überwiegend aus Walz- und Abkantprofilen in RSt 52-3 geschweißte Untergestell besteht aus den beiden seitlichen, winkelförmigen Langträgern, die durch Querträger, Hauptquerträger, Pufferträger und der Tragkonstruktion für die Aufnahme der Zugeinrichtung miteinander verbunden sind. Der Längssattel hat eine Neigung von 49° zur Waagerechten. Die Sattelstreben und -bleche bilden mit dem Untergestell eine stabile Tragkonstruktion. Für das Sattelblech wurde St 52-3 Cu 3 verwendet.

Der vollständig geschweißte Wagenkasten ist durch den Quersattel und der mittleren Trennwand in zwei gleich große Kammern unterteilt. Im unteren Bereich sind je Seite zwei große Auslauföffnungen vorhanden, die durch stabile Seitenklappen geschlossen werden. Der Wagenkasten ist überwiegend durch Hohlprofile ausgesteift. Die Ecken sind durch große Eckfüllbleche ausgerundet. Für sämtliche Bleche wurde St 52-3 Cu 3 verwendet.

Das Öffnen und Schließen der Klappen erfolgt über einen hydraulisch angetriebenen Daumenwellenverschluss. Die vier Seitenklappen werden gleichzeitig hydraulisch geöffnet oder geschlossen. Der für die hydraulischen Einrichtungen benötigte Öldruck wird von einer Radsatzpumpe während der Fahrt (nach ca. 4 km Fahrweg mit mind. 10 km/h ist der Speicher aufgeladen) in einen Gasdruckspeicher gefördert. Für das Öffnen und Schließen der Klappen durch die hydraulischen Einrichtungen sind zwei Betätigungsmöglichkeiten vorgesehen:
• Betätigung der hydraulischen Steuereinrichtung mit einem langstieligen Vierkantschlüssel nach DIN 25 255 von einem seitlichen Bedienungsgang der Bunkeranlage.
• Steuerungsbetätigung von der Wagenendbühne mittels einer an der Wagenstirnwand angeordneten Hand-Steuereinrichtung. Bei Ausfall der Speicheranlage kann der erforderliche Öldruck zum Öffnen oder Schließen durch eine Handpumpe erzeugt werden.

Zur Prüfung, ob die Klappen ordnungsgemäß verschlossen sind, dient eine in Wagenmitte angebaute Anzeigeeinrichtung (gelbe Signalscheiben). Diese ragt über die Seitenwand hinaus, wenn die Klappen nicht einwandfrei verschlossen und verriegelt sind.

TECHNISCHE DATEN der Falns 183:
Hersteller: LHB, O&K, Talbot, WU Siegen
Spurweite: 1.435 mm (Normalspur)
Anzahl der Achsen: 4
Länge über Puffer: 12.540 mm
Drehzapfenabstand: 7.500 mm
Achsabstand im Drehgestell: 1.800 mm
Laderaum: 85,0 m³
Max. Eigengewicht: 24.750 kg
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Max. Ladegewichte: 55 t ab Streckenklasse C / 63 t ab D3
Kleinster bef. Gleisbogenradius: 75 m
Bremse: KE- GP (LL)
Bremssohle: IP 116
Handbremse: teilweise
Intern. Verwendungsfähigkeit: Nein

Armin Schwarz 14.02.2023, 281 Aufrufe, 0 Kommentare

EXIF: Canon Canon EOS 6D, Belichtungsdauer: 1/640, Blende: 11/1, ISO500, Brennweite: 24/1

0 Kommentare, Alle Kommentare
Kommentar verfassen
Vierachsiger zweimuldiger Drehgestell-Schüttgutkippwagen mit elektrohydraulischer Betätigung, 31 80 6770 466-4 D-DB, der Gattung Fans 128.2, der DB Cargo Deutschland AG, am 14 November 2025 im Zugverband bei einer Zugdurchfahrt in Kirchen/Sieg. Der zweimuldige Drehgestell-Schüttgutkippwagen (Zweiseiten-Kastenkipper) ist für den Transport von feuchtigkeitsunempfindlichen Schüttgütern wie z.B. Splitt, Kies, Schotter, erdfeuchtem Sand, Bodenaushub oder Bauschutt vorgesehen. Der Wagen besitzt einen elektrohydraulischen Kippantrieb und eine speicherprogrammierbare Steuerung (SPS). Entwickelt und in Serie gebaut wurde der Kastenkipper vom FEW Fahrzeug- und Entwicklungswerk Blankenburg (Harz) der DB AG. Die Drehgestelle liefert das Werk Halle, die Wagenkästen fertigen das Werk Kaiserlautern und DWA Niesky. Für den Einsatz als Einzelwagen, in Wagengruppen oder beim Massenschüttgut-Transport in Ganzzügen besitzt er eine autarke Wagentechnik, die eine von äußeren Energiequellen unabhängige Entladung ermöglicht. Das Schüttgut kann als Nah- oder Weitablage abgegeben werden. Das Schüttgut nach beiden Längsseiten gekippt werden. Der Wagen verfügt über zwei getrennt kippbare Mulden. Die Wagen haben eine Batterie die über Achsgeneratoren (hier im Bild am rechten Drehgestell) aufgeladen werden. TENISCHE DATEN: Erstes Lieferjahr: 1996 Spurweite: 1.435 mm (Normalspur) Länge über Puffer: 11.600 mm Drehzapfenabstand: 6.580 mm Achsabstand im Drehgestell: 1.800 mm Drehgestell-Bauart: Y 25 Lsd 1 - 629 Laufraddurchmesser: 920 mm (neu) Laderaum: 2 x 18,0 m³ Ladefläche: 2 × 12,0 m² Höhe der Beladeöffnung: 3.512 mm Kippwinkel des Kastens: 45° Kippantrieb Energieversorgung: autark, über Batterie geladen über Achsgenerator Kippantrieb Kapazitätsverbrauch pro Entladung: 5 bis 10 (Ah) Kippbewegungen: über zwei Hydraulikzylinder je Kasten Höchstgeschwindigkeit: 120 km/h (leer) / 100 km/h (beladen) Eigengewicht: 29.500 kg Maximales Ladegewicht: 60,5 t (ab Streckenklasse D4), oder DB CM4 54,5 t Kleinster bef. Gleisbogenradius: 75 m Bremse: KE-GP-A (LL) Bremssohle: IP 116 Intern. Verwendungsfähigkeit: RIV Der Wagen ist zum Transport von witterungsunempfindlichem Schüttgut (mit einer max. Kantenlänge von 40 cm). Der Aufbau besteht aus zwei einzeln kippbaren Kästen mit einem Fassungsvermögen von je 18 m³, die wahlweise nach rechts oder links gekippt werden können. Dabei besteht die Möglichkeit, die Abwurfweite in zwei Stufen zu variieren; „nah“ für die Tiefbunkerentleerung und „weit“ für das ebenerdige Abkippen. Für die Bedienung des Wagens befinden sich an den Stirnwänden zwei diagonal angeordnete Bedientableaus. Der gesamte Kippvorgang erfolgt nach Vorwahl der gewünschten Funktion vollautomatisch. Die entsprechenden Magnetventile werden dabei elektrisch angesteuert. Bei Ausfall des elektrohydraulischen Kippantriebes (z.B. entladene Batterie) können mittels Handpumpe und Betätigung der Handnotbetätigung an der entsprechenden Wegeventilgruppe die Hydraulikzylinder bewegt werden. Eine detaillierte Anweisung für das Vorgehen bei Ausfall ist in jedem Wagen im Batteriekasten deponiert.
Vierachsiger zweimuldiger Drehgestell-Schüttgutkippwagen mit elektrohydraulischer Betätigung, 31 80 6770 466-4 D-DB, der Gattung Fans 128.2, der DB Cargo Deutschland AG, am 14 November 2025 im Zugverband bei einer Zugdurchfahrt in Kirchen/Sieg. Der zweimuldige Drehgestell-Schüttgutkippwagen (Zweiseiten-Kastenkipper) ist für den Transport von feuchtigkeitsunempfindlichen Schüttgütern wie z.B. Splitt, Kies, Schotter, erdfeuchtem Sand, Bodenaushub oder Bauschutt vorgesehen. Der Wagen besitzt einen elektrohydraulischen Kippantrieb und eine speicherprogrammierbare Steuerung (SPS). Entwickelt und in Serie gebaut wurde der Kastenkipper vom FEW Fahrzeug- und Entwicklungswerk Blankenburg (Harz) der DB AG. Die Drehgestelle liefert das Werk Halle, die Wagenkästen fertigen das Werk Kaiserlautern und DWA Niesky. Für den Einsatz als Einzelwagen, in Wagengruppen oder beim Massenschüttgut-Transport in Ganzzügen besitzt er eine autarke Wagentechnik, die eine von äußeren Energiequellen unabhängige Entladung ermöglicht. Das Schüttgut kann als Nah- oder Weitablage abgegeben werden. Das Schüttgut nach beiden Längsseiten gekippt werden. Der Wagen verfügt über zwei getrennt kippbare Mulden. Die Wagen haben eine Batterie die über Achsgeneratoren (hier im Bild am rechten Drehgestell) aufgeladen werden. TENISCHE DATEN: Erstes Lieferjahr: 1996 Spurweite: 1.435 mm (Normalspur) Länge über Puffer: 11.600 mm Drehzapfenabstand: 6.580 mm Achsabstand im Drehgestell: 1.800 mm Drehgestell-Bauart: Y 25 Lsd 1 - 629 Laufraddurchmesser: 920 mm (neu) Laderaum: 2 x 18,0 m³ Ladefläche: 2 × 12,0 m² Höhe der Beladeöffnung: 3.512 mm Kippwinkel des Kastens: 45° Kippantrieb Energieversorgung: autark, über Batterie geladen über Achsgenerator Kippantrieb Kapazitätsverbrauch pro Entladung: 5 bis 10 (Ah) Kippbewegungen: über zwei Hydraulikzylinder je Kasten Höchstgeschwindigkeit: 120 km/h (leer) / 100 km/h (beladen) Eigengewicht: 29.500 kg Maximales Ladegewicht: 60,5 t (ab Streckenklasse D4), oder DB CM4 54,5 t Kleinster bef. Gleisbogenradius: 75 m Bremse: KE-GP-A (LL) Bremssohle: IP 116 Intern. Verwendungsfähigkeit: RIV Der Wagen ist zum Transport von witterungsunempfindlichem Schüttgut (mit einer max. Kantenlänge von 40 cm). Der Aufbau besteht aus zwei einzeln kippbaren Kästen mit einem Fassungsvermögen von je 18 m³, die wahlweise nach rechts oder links gekippt werden können. Dabei besteht die Möglichkeit, die Abwurfweite in zwei Stufen zu variieren; „nah“ für die Tiefbunkerentleerung und „weit“ für das ebenerdige Abkippen. Für die Bedienung des Wagens befinden sich an den Stirnwänden zwei diagonal angeordnete Bedientableaus. Der gesamte Kippvorgang erfolgt nach Vorwahl der gewünschten Funktion vollautomatisch. Die entsprechenden Magnetventile werden dabei elektrisch angesteuert. Bei Ausfall des elektrohydraulischen Kippantriebes (z.B. entladene Batterie) können mittels Handpumpe und Betätigung der Handnotbetätigung an der entsprechenden Wegeventilgruppe die Hydraulikzylinder bewegt werden. Eine detaillierte Anweisung für das Vorgehen bei Ausfall ist in jedem Wagen im Batteriekasten deponiert.
Armin Schwarz

Deutschland / Unternehmen / DB Cargo AG (ex DB Schenker Rail Deutschland AG), Deutschland / Wagen / Güterwagen der Gattung F... (Offene Güterwagen der Sonderbauart, wie Schüttgutwagen), allgemein Europa / Güterwagen / Gattung F... (Offene Güterwagen der Sonderbauart, wie Schüttgutwagen)

27 1400x933 Px, 14.11.2025

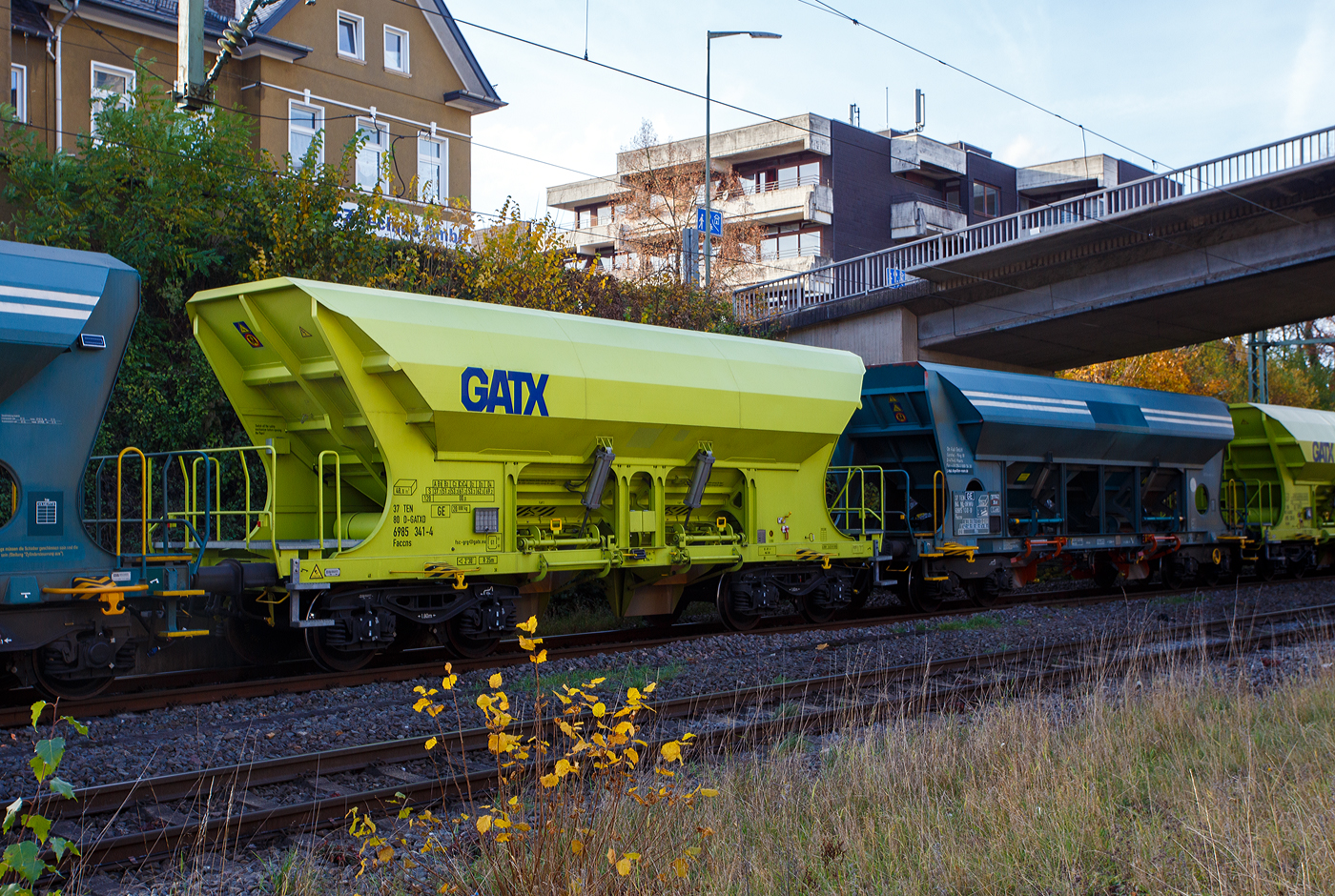

Recht neuer, vierachsiger offener Drehgestell-Schüttgutwagen mit Schwerkraft Entladung (Selbstentladewagen), 37 80 6985 341-4 D-GATXD, der Gattung Faccns (GATX Typ 8548) der GATX Rail Germany GmbH, am 04 November 2025 eingereiht im Zugverband bei einer Zugdurchfahrt im Bahnhof Kirchen/Sieg. Der 4-achsige Wagen der Gattung Faccns mit einem G1 Lichtraumprofil und reduzierter Länge wird für den Transport von Schüttgütern mit einer Korngröße von min. 4mm (bzw. > 4mm), wie z.B. Kies, Splitt und Schotter eingesetzt. Die Auslaufschächte (Rutschen) können variabel eingestellt werden. So kann der Trichterinhalt sowohl neben den Schienen, als auch direkt zwischen den Schienen entladen werden. Die Entladung erfolgt per Schwerkraft, die Schieber werden über pneumatische Zylinder geöffnet. Die Neigung der Trichterwände beträgt 45°. Das Ladevolumen beträgt 48 m³. ANMERKUNG: Für eine flexible europaweite Einsetzbarkeit ist der Wagen für das Lichtraumprofil G1 ausgelegt. Der Wagen ist außerdem mit einem Zusatzluftbehälter ausgestattet, der eine autarke Betätigung der Entladeklappen ermöglicht. Darüber hinaus sind die Faccns-Wagen mit dem Kompaktbremssystem CFCB ausgestattet TENISCHE DATEN: Spurweite: 1.435 mm (Normalspur) Länge über Puffer: 11.580 mm Drehzapfenabstand: 6.780 mm Achsabstand im Drehgestell: 1.800 mm Laufraddurchmesser: 920 mm (neu) Äußere Breite: 3.125 mm Höhe über S.O.: 4.098 Laderaum: 48 m³ Beladeöffnung: 10.230 x 1.600 mm Breite der Entladeschurren: 700 mm Höhe der Schurre über S.O.: 680 mm Entladeklappen: 4 Entladesystem: pneumatisch Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer) Eigengewicht: 20.800 kg Maximales Ladegewicht: 69,2 t (ab Streckenklasse D4) Bauart der Bremse: KE-GP-A (K) Bremssohle: C 810 Kleinster bef. Gleisbogenradius: R 35 m Intern. Verwendungsfähigkeit: TEN-GE (G1)
Recht neuer, vierachsiger offener Drehgestell-Schüttgutwagen mit Schwerkraft Entladung (Selbstentladewagen), 37 80 6985 341-4 D-GATXD, der Gattung Faccns (GATX Typ 8548) der GATX Rail Germany GmbH, am 04 November 2025 eingereiht im Zugverband bei einer Zugdurchfahrt im Bahnhof Kirchen/Sieg. Der 4-achsige Wagen der Gattung Faccns mit einem G1 Lichtraumprofil und reduzierter Länge wird für den Transport von Schüttgütern mit einer Korngröße von min. 4mm (bzw. > 4mm), wie z.B. Kies, Splitt und Schotter eingesetzt. Die Auslaufschächte (Rutschen) können variabel eingestellt werden. So kann der Trichterinhalt sowohl neben den Schienen, als auch direkt zwischen den Schienen entladen werden. Die Entladung erfolgt per Schwerkraft, die Schieber werden über pneumatische Zylinder geöffnet. Die Neigung der Trichterwände beträgt 45°. Das Ladevolumen beträgt 48 m³. ANMERKUNG: Für eine flexible europaweite Einsetzbarkeit ist der Wagen für das Lichtraumprofil G1 ausgelegt. Der Wagen ist außerdem mit einem Zusatzluftbehälter ausgestattet, der eine autarke Betätigung der Entladeklappen ermöglicht. Darüber hinaus sind die Faccns-Wagen mit dem Kompaktbremssystem CFCB ausgestattet TENISCHE DATEN: Spurweite: 1.435 mm (Normalspur) Länge über Puffer: 11.580 mm Drehzapfenabstand: 6.780 mm Achsabstand im Drehgestell: 1.800 mm Laufraddurchmesser: 920 mm (neu) Äußere Breite: 3.125 mm Höhe über S.O.: 4.098 Laderaum: 48 m³ Beladeöffnung: 10.230 x 1.600 mm Breite der Entladeschurren: 700 mm Höhe der Schurre über S.O.: 680 mm Entladeklappen: 4 Entladesystem: pneumatisch Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer) Eigengewicht: 20.800 kg Maximales Ladegewicht: 69,2 t (ab Streckenklasse D4) Bauart der Bremse: KE-GP-A (K) Bremssohle: C 810 Kleinster bef. Gleisbogenradius: R 35 m Intern. Verwendungsfähigkeit: TEN-GE (G1)
Armin Schwarz

Deutschland / Unternehmen / GATX Rail Germany GmbH, Deutschland / Wagen / Güterwagen der Gattung F... (Offene Güterwagen der Sonderbauart, wie Schüttgutwagen), allgemein Europa / Güterwagen / Gattung F... (Offene Güterwagen der Sonderbauart, wie Schüttgutwagen)

25 1400x940 Px, 05.11.2025

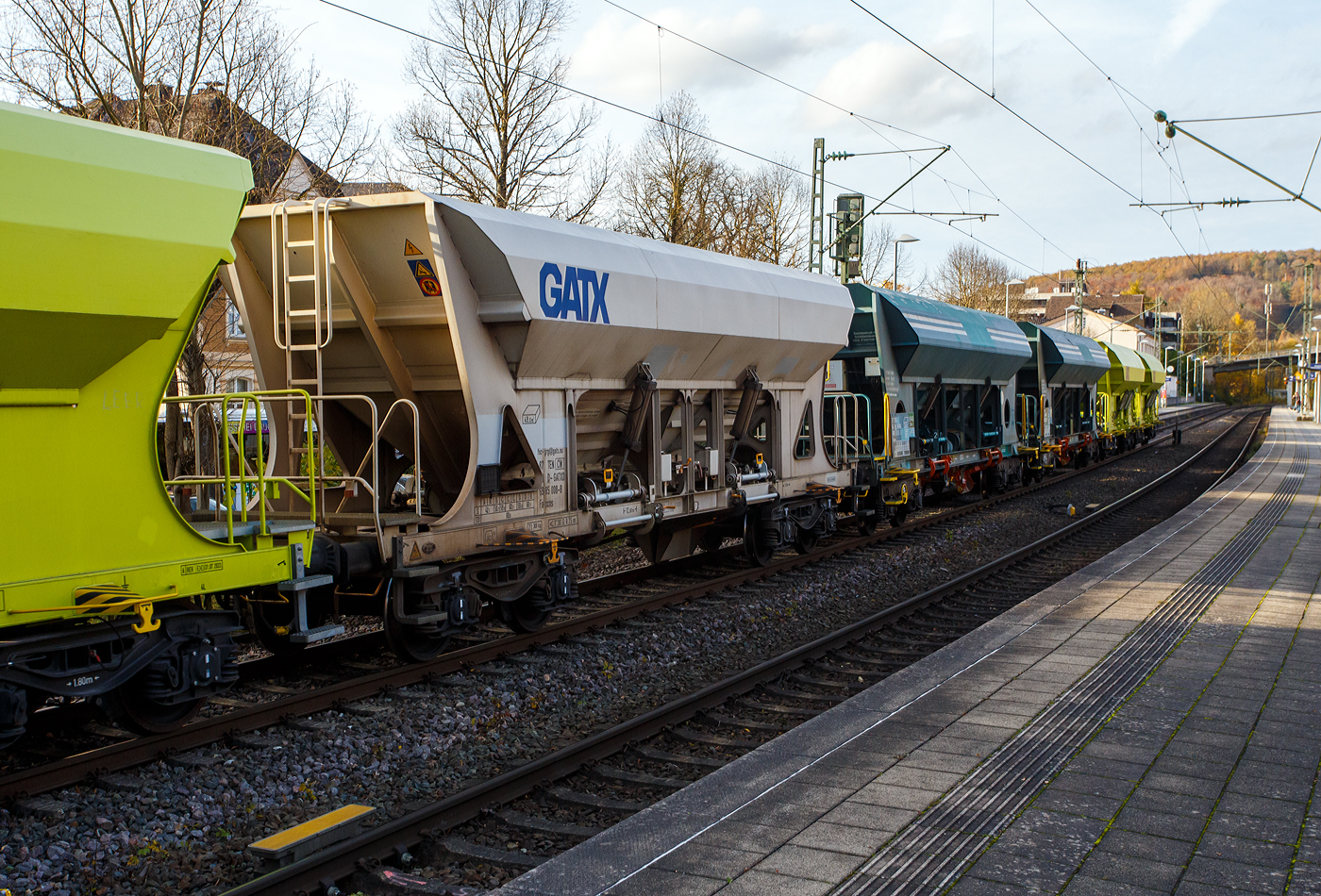

Vierachsiger offener Drehgestell-Schüttgutwagen mit Schwerkraft Entladung (Selbstentladewagen), 37 80 6985 008-8 D-GATXD, der Gattung Faccns (GATX Typ 8549) der GATX Rail Germany GmbH, am 04 November 2025 eingereiht im Zugverband bei einer Zugdurchfahrt im Bahnhof Kirchen/Sieg. Dieser ( weiße ) Wagen unterschiedet sich von den neuen Wagen in kiwigrün (Faccn(pp)s / GATX Typ 8548). Im Vergleich zu den neuen kiwigrünen Faccns-Wagen (GATX Typ 8548) der GATX-Flotte haben diese Wagen ein um eine Tonne höheres Eigengewicht (21,5 t) und sind 1,1 m länger (12,68 m Länge). Mit einem Ladevolumen von 49 m³ können sie zwar 1 m³ mehr laden, besitzen dafür aber das größere Fahrzeugbegrenzungslinie (Profil) G2. Der 4-achsige Wagen der Gattung Faccns, mit einem G2 Lichtraumprofil, wird für den Transport von Schüttgütern mit einer Korngröße von min. 4mm (bzw. > 4mm), wie z.B. Kies, Splitt und Schotter eingesetzt. Die Entladung erfolgt per Schwerkraft, die Schieber werden über pneumatische Zylinder geöffnet. Der Wagen ist außerdem mit einem Zusatzluftbehälter ausgestattet, der eine autarke Betätigung der Entladeklappen ermöglicht. Das max. Ladevolumen beträgt 49 m³. Die Wagen sind für das Lichtraumprofil G2 ausgelegt und sind so nicht europaweit einsetzbar. TENISCHE DATEN: Spurweite: 1.435 mm (Normalspur) Länge über Puffer: 12.680 mm Drehzapfenabstand: 7.880 mm Achsabstand im Drehgestell: 1.800 mm Laufraddurchmesser: 920 mm (neu) Äußere Breite: 3.125 mm Höhe über S.O.: 4.185 mm Laderaum: 49 m³ Beladeöffnung: 10.252 x 2.000 mm Breite der Entladeschurren: 1.000 mm Höhe der Schurre über S.O.: 326 mm Entladeklappen: 4 Entladesystem: pneumatisch Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer) Eigengewicht: 21.300 kg Maximales Ladegewicht: 68,7 t (ab Streckenklasse D4) Bauart der Bremse: KE-GP-A (K) Bremssohle: C 810 Kleinster bef. Gleisbogenradius: R 75 m Intern. Verwendungsfähigkeit: TEN-GW (G2)
