Stadler präsentierte auf der InnoTrans 2018 (hier 19.09.2018) in Berlin seine sechsachsige Eurodual eine Hybrid- bzw. Dual-Mode-Lokomotive. Hier in Form der für die Havelländische Eisenbahn AG (hvle) bestimmte 159 003-3 (90 80 2159 003-3 D-HVLE).
Leider war die ganze Messe so sehr überlaufen, dass ein Foto ohne Menschen davor nicht möglich war.

Die Lok wurde 2018 von Stadler Rail Valencia S.A.U. (Spanien) unter der Fabriknummer 3942 gebaut. Die Auslieferung an die hvle erfolgte 2019.

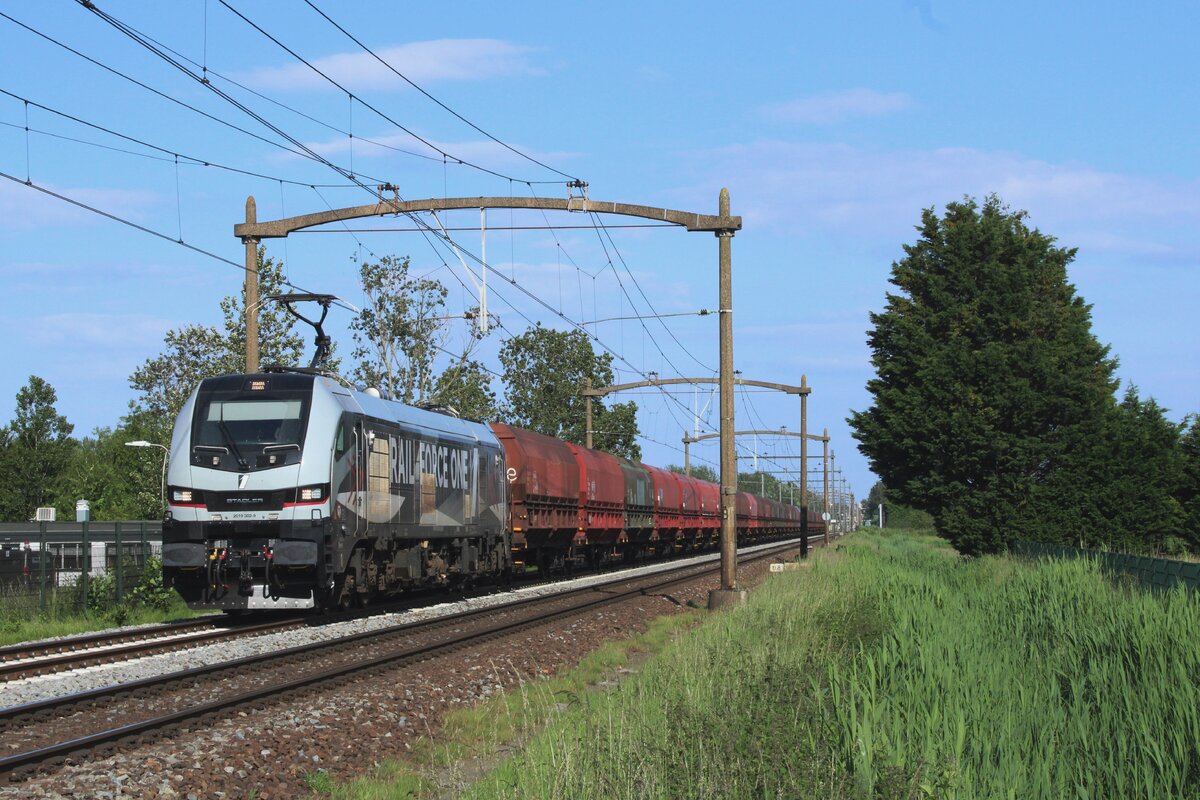

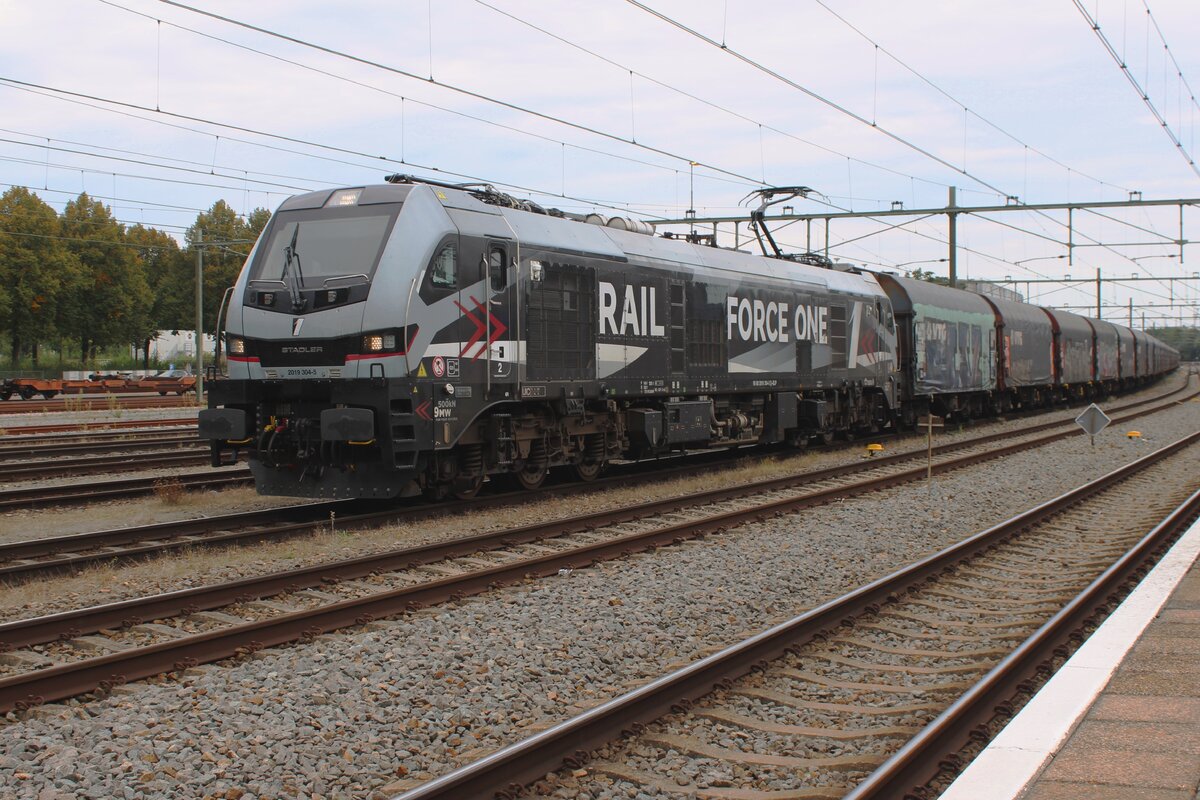

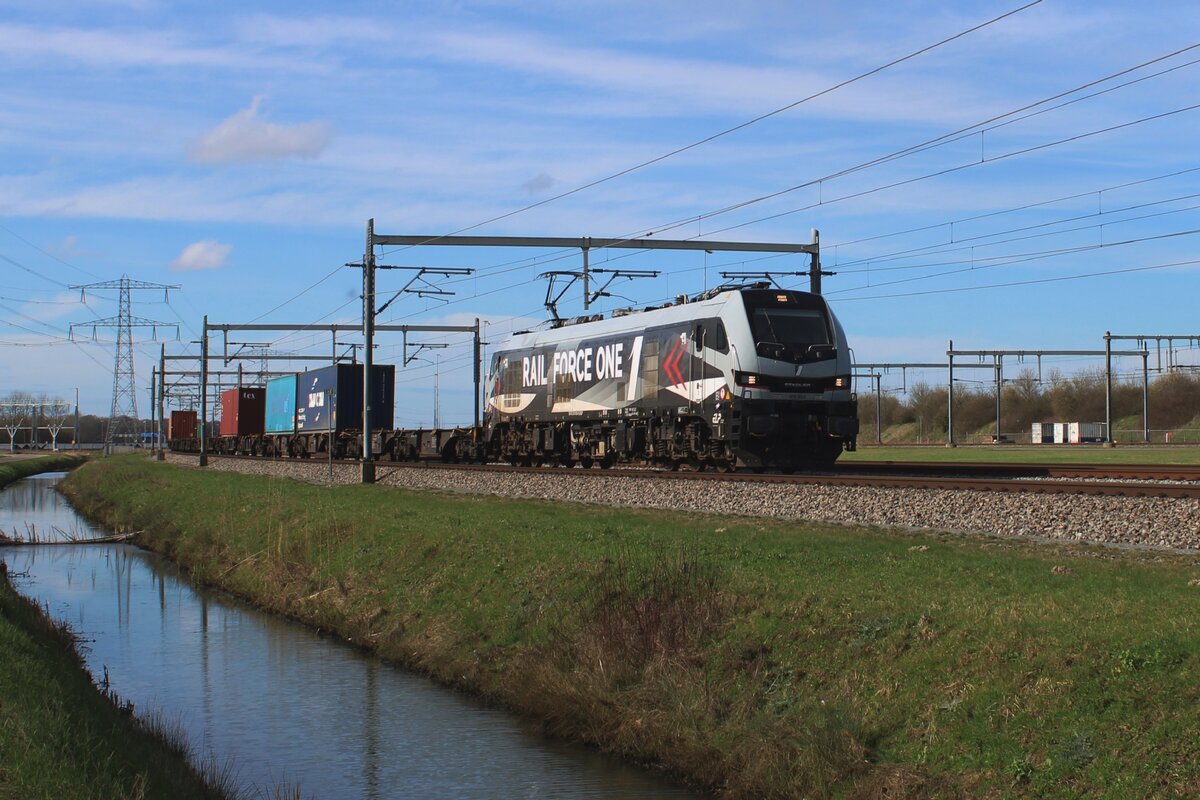

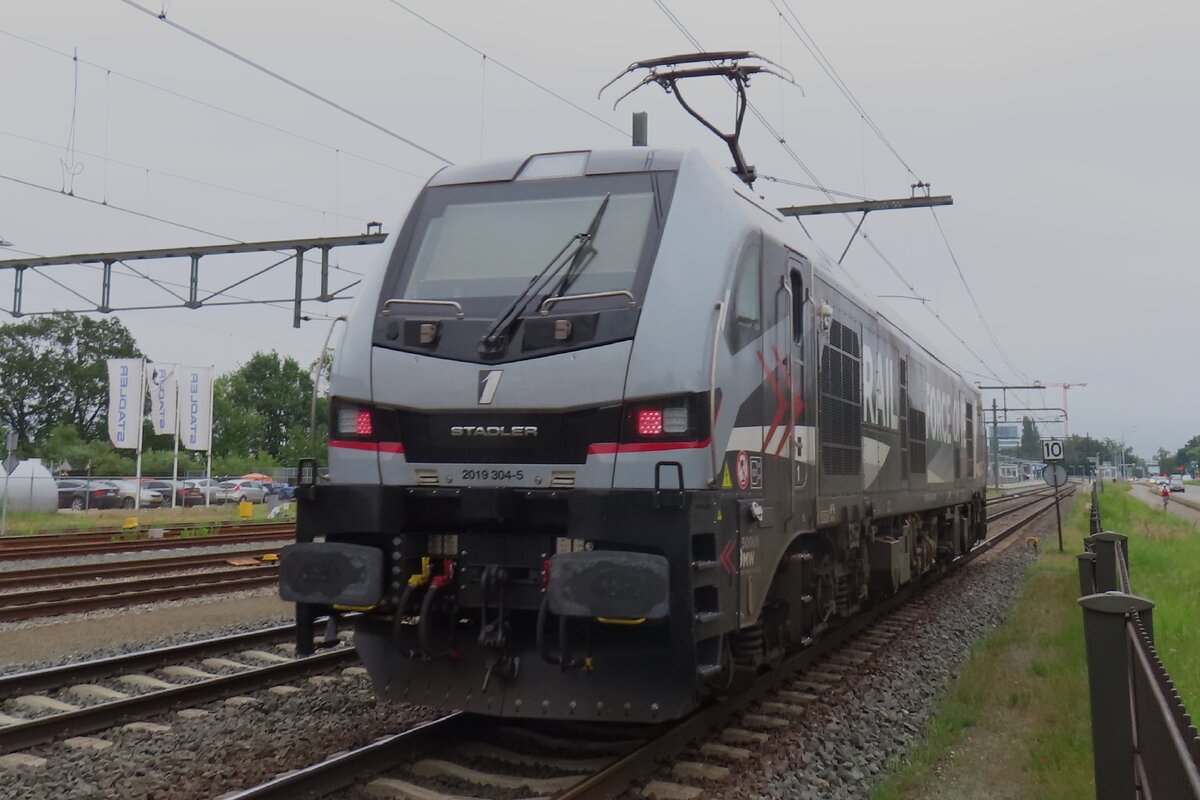

Bei den EURODUAL-Lokomotiven handelt es sich um kombinierte Diesel- und elektrische Lokomotiven für den Streckendienst im Personenverkehr und Güterverkehr, die von Stadler Rail bei Valencia in Spanien produziert werden. Zum 01. Januar 2016 hatte Stadler Rail das Werk bei Valencia von Vossloh übernommen. Die Dual-Mode-Lokomotive lässt sich dank einem elektrischen und einem dieselelektrischen Antrieb sowohl auf elektrifizierten als auch nicht elektrifizierten Eisenbahnlinien einsetzen. Die Lokomotiven zählen zu den größten einteiligen Lokomotiven auf deutschen Gleisen.

Die Konstruktion der Lokomotiven beruht auf Technik des ehemaligen Vossloh-Werks Valencia. Die Lokomotive setzt sich aus Komponenten der Vossloh Euro 4000 (Rahmen und Drehgestelle), der vierachsigen Diesellokomotive UKLIGHT (Class 68) (Tank, Dieselmotoranlage, Lüfter, Abgasanlage) und der bimodalen, auf der UKLIGHT basierenden Class 88 (Haupttransformator, elektrische Ausrüstung) zusammen. Durch die Kombination dieser Elemente entstand die von der HVLE gewünschte Konfiguration der Baureihe. Mit einer Länge über Puffer von 23.020 mm sind die Lokomotiven eine der längsten einteiligen Lokomotivbauarten eines deutschen Betreibers. Die EURODual-Lokomotive von Stadler ist eine Lokomotive mit einer beeindruckenden Leistung, sowohl im Diesel- als auch im Elektroantriebsmodus.

Die tragenden Elemente der Lok sind aus verschiedenen Stahlsorten hergestellt. Die Seitenwände des Maschinenraumes sind fest mit dem Rahmen verschweißt. Führerhäuser und Einstiegsräume sind separate Aufbauten. Das Dach besteht aus fünf Segmenten, sie nehmen neben den Stromabnehmern auch andere Komponenten wie die Kühlerlüfter auf. Die Führerstände sind schallisoliert und klimatisiert. Der Lokführer hat seinen Arbeitsplatz in der Mitte des Führerraumes.

Die Drehgestelle gelten trotz ihrer dreiachsigen Ausführung als gleisschonend, da sie beim Bogenlauf noch geringere Querkräfte als die zweiachsigen Drehgestellen der Bombardier TRAXX und Siemens Vectron aufweisen. Die Primärfederung erfolgt über Schraubenfedern, die Sekundärfederung wird in Form von Gummi-Metall-Elementen und Schwingungsdämpfern realisiert.

Der dieselelektrische Antrieb geschieht durch einen Caterpillar V-16-Viertakt-Dieselmotor mit Abgasturbolader und Ladeluftkühlung vom Typ CAT C175-16 von mit einer Leistung von 2.800 kW, der elektrische Antrieb hat eine Leistung von 6.150 kW bei Speisespannungen von 25 kV / 50 Hz und 15 kV / 16,7 Hz. Die Loks haben Wechselstrom-Antriebssystem mit IGBT. 1 Wechselrichter pro Achse und besitzen eine hohe Anfahr- und Dauerzugkraft.

Die Havelländische Eisenbahn AG (HVLE) ist der erste Kunde, an den die sechsachsigen Lokomotiven mit bimodalem Antrieb, die von Stadler für den europäischen Markt entwickelt und ausgeliefert wurden. Die Lokomotiven der Havelländische Eisenbahn sollen mit unterschiedlichen Fahrdrahtspannungen elektrifizierte und nichtelektrifizierte Strecken bedienen. Konkret betrifft es die mit 25 kV bei 50 Hz elektrifizierte Rübelandbahn, das mit 15 kV bei 16,7 Hz versorgte deutsche Bahnnetz und die bislang nicht elektrifizierten Zulaufstrecken zur Rübelandbahn. Bisher wurde dieser Verkehr elektrisch mit Lokomotiven der Reihe 185 und auf den nicht elektrifizierten Abschnitten mit Diesellokomotiven abgewickelt. Die Eurodual wäre die Universallokomotive für diese Dienste. Außerdem ist sie bedeutend leistungsstärker als die gegenwärtig eingesetzten Maschinen und besitzt dazu noch die für die Steilstrecken notwendige Lokreibungslast. Nach der DR-Baureihe E 251 kommen damit wieder sechsachsige Elektro-Lokomotiven auf der Rübelandbahn zum Einsatz.

Die Zulassung der Lokomotiven für die HVLE erfolgte am 12. Februar 2020. Am 29. August 2020 wurde die (hier gezeigte)159 003 von DB Fernverkehr für Testfahrten auf der Schnellfahrstrecke Köln/Rhein-Main angemietet. Der Testzug bestand aus zwei Triebwagen der Baureihe 407 sowie einer Lokomotive der BR 101. Diese sollte allerdings nur die Masse der Fahrgäste simulieren.

TECHNISCHE DATEN, BR 159 der hlve:
Inbetriebsetzung: 2020
Spurweite: 1.435 mm (Normalspur)
Achsanordnung: Co’Co’
Länge über Puffer: 23.020 mm
Breite: 2.900 mm
Höhe: 4.290 mm
Treibdurchmesser: 1.067 mm (neu)
Eigengewicht: 123 t
Achslast: 21 t
Höchstgeschwindigkeit: 120 km/h
Elektrische Leistung am Rad bei 25 kV 50 Hz: 7.000 kW
Elektrische Leistung am Rad bei 15 kV 16.7 Hz: 6.150 kW
Leistung bei Dieselantrieb: 2.800 kW (3.807 PS)
Anfahrzugkraft: 500 kN
Elektrische Bremskraft : 240 kN

Dieselmotor:
Motorbauart: Caterpillar V-16-Viertakt-Dieselmotor mit Abgasturbolader und Ladeluftkühlung vom Typ CAT C175-16
Motorleistung: 2.800 kW (3.807 PS)
Motornenndrehzahl: 1.800 U/min
Hubraum: 84,67 l (Bohrung Ø 175 mm / Hub 220 mm)
Motorgewicht (trocken): ca. 13.000 kg
Motorabmessung: 4.515 x 1.845 x 2.478 mm (l x b x h)
Abgasnorm: IIIB

Anzahl der Fahrmotoren: 6
Antrieb: elektrisch oder dieselelektrisch
Speisespannung: 25 kV 50 Hz und 15 kV 16.7 Hz
Tankinhalt Diesel: 3.500 l
Tankinhalt Urea: 400 l (für Abgasbehandlung selektive katalytische Reduktion („AdBlue“))
Bremse: KE-GP-E mZ (D)
Bremssystem Mechanisch: Pneumatisch
Bremssystem Dynamisch: Regenerativ/Rheostatisch
Primär Federung: Schraubenfedern
Sekundär Federung: Gummi-Metall Vertikal- und Horizontaldämpfer
Zugbeeinflussung: PZB, ETCS

Bei einer EuroDual die unter 1,5 kV DC Gleichstromoberleitung fährt liegt die 4.100 kW, für eine Leistungssteigerung auf 6.000 kW ist dann auch der Dieselmotor (im Gleichstrombetrieb) zuschaltbar.

Quelle: Stadler Rail, CAT und Wikipedia
