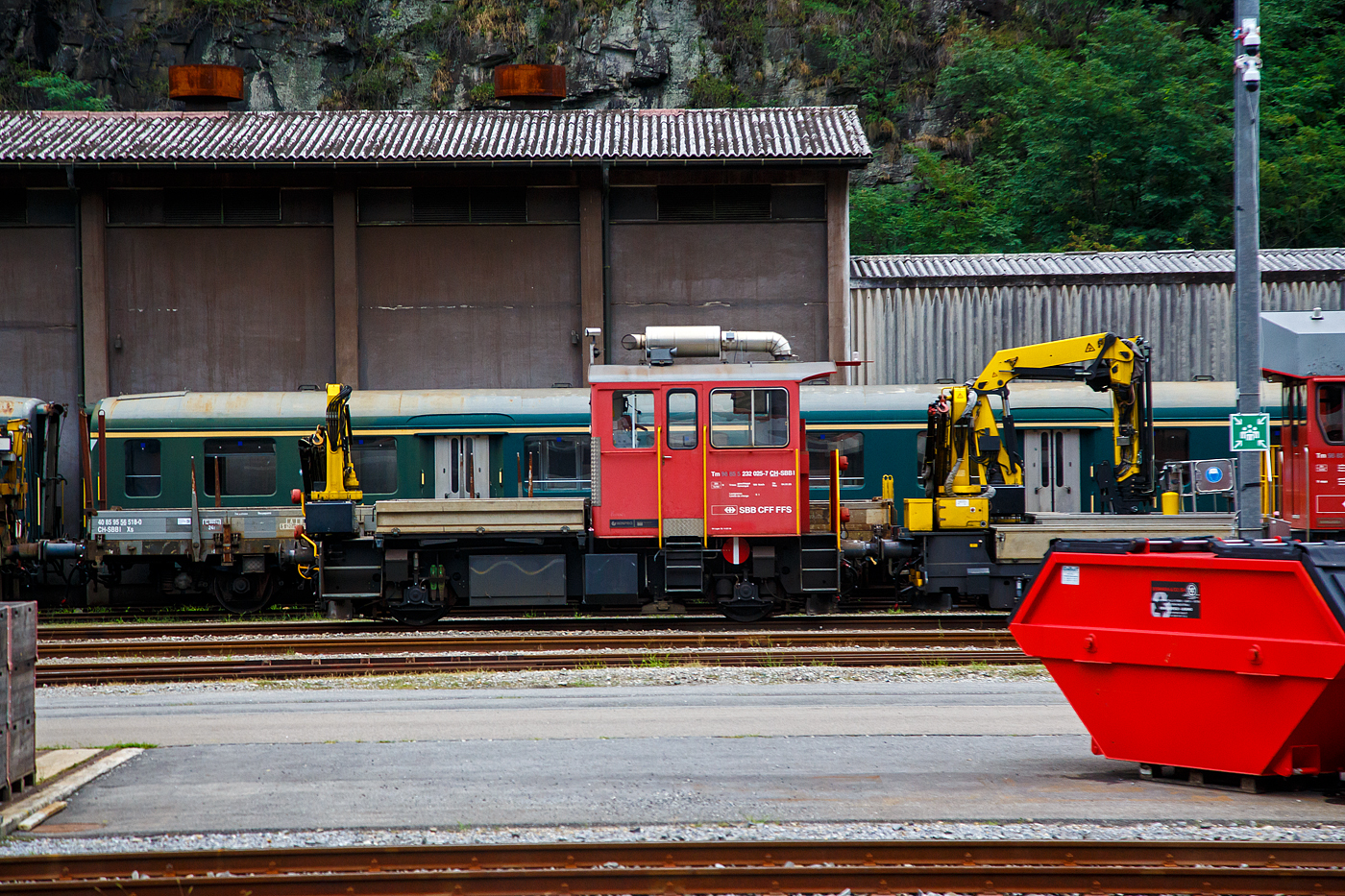

Der Bautraktor bzw. das Baudienstfahrzeug SBB Tm 232 025-7 (Tm 98 85 5 232 025-7 CH SBBI) der SBB Infrastruktur, ex SBB Tm III 9562 (Tm III Baudienst), steht am 02 August 2025 in Airolo. Aufnahme aus einem RE heraus.
Der Tm 232 025-7 wurde 1986 von RACO Saurer und als Tm III 9562 an die SBB geliefert, 2005 erfolgte die Modernisierung (Retrofit und Neumotorisierung) durch Stadler Winterthur AG (Winpro AG) und Windhoff Bahn- und Anlagentechnik GmbH und die Umzeichnung in SBB Tm 232 025-7.
Der Baudiensttraktor Tm III ist ein bei der Schweizerischen Bundesbahn zahlreich vorhandenes und aufgrund seiner vielfältigen Einsatzmöglichkeiten beliebtes Arbeitsfahrzeug. Die Traktoren sind nur etwas in die Jahre gekommen. Das Beschaffungsprogramm lief zwischen 1976 – 1988 und umfasste insgesamt 103 Fahrzeuge, hiervon waren 90 mit Ladekran und 13 mit Hebebühne ausgerüstet. Die Fahrzeuge weisen zwar alle noch einen guten Erhaltungszustand auf, genügen aber hinsichtlich der Leistungsfähigkeit nicht mehr den Anforderungen des modernen Eisenbahnbetriebes. Die Gründe hierfür sind, die Schwache Motorisierung, die geringe Höchstgeschwindigkeit und Zugkraft, zudem befassen sie kein Zugsicherungssystem.
Das Konsortium bestehend aus der Stadler Winterthur AG (Winpro AG) und der Windhoff Bahn- und Anlagentechnik GmbH in Rheine (D) haben für die SBB insgesamt 52 dieser 2-achsigen Traktionsfahrzeuge für die Baudienste (Traktoren) des Typs Tm 232 modernisiert. Im Februar 2006 wurde das letzte Fahrzeug übergeben. Das Retrofitprogramm umfasste die Steigerung der Fahrzeugleistung (Höchstgeschwindigkeit von 60 auf 80 km/h / Zugkraft um ca. 80-100 %) und die umweltgerechte Motorisierung/EURO III, den Einbau des Zugssicherungssystems und die Erneuerung des Krans mit erhöhter Leistungsfähigkeit. Das Auftragsvolumen lag bei rund 26 Mio. CHF, eine Neuanschaffung hätte das Doppelte gekostet.
Die revidierten Fahrzeuge dienen der aktuellen Flottenpolitik der Divison Infrastruktur, da diese Art von Fahrzeugen einen wesentlichen Bestandteil aller Traktoren der Baudienste der SBB ausmacht. Die 103 Basis-Fahrzeuge des Typs Tm III (Baudienst) beschaffte die SBB in den Jahren 1976-1988. Stadler Winterthur und Windhoff haben zwischen Februar 2004 und Februar 2006 insgesamt 52 dieser Fahrzeuge im Rhythmus von 2 Wochen nach jeweils rund 10 Wochen Revisionszeit pro Fahrzeug abliefern. Die SBB setzt diese revidierten Fahrzeuge landesweit ein, unter anderem in Regionen mit Tunnelbautätigkeiten. Mit dem Einbau des neuen Motors können die Verordnungen betreffend Emissionswerte nach EURO III dank integriertem Partikelfilter eingehalten werden. Die technischen Anforderungen an das Retrofitprogramm beinhalteten folgende Punkte. Die Höchstgeschwindigkeit konnte auf 80km/h in Eigenfahrt und 100 km/h geschleppt erhöht werden. Ebenfalls wurde ein Kran (Palfinger 1,4 t) mit erhöhter Leistungsfähigkeit und ein Zugssicherungssystem Integra eingebaut.
In dem Focus der Arbeiten wurde als erstes das Antriebsaggregat gerückt. Der vorhandene Saurer-Dieselmotor (mit 165 kW Leistung) wurde durch einen modernen EURO III-Motor ersetzt. Der neue Motor ist ein Iveco Cursor 8 (7.790 cm³ /7,79 Liter Hubraum) ein Reihen-Sechszylinder-4-Takt-Dieselmotor mit Turbolader und variabler Geometrie (VGT), mit einer Leistung von 259 kW (352 PS) Leistung. Er hat ein maximales Drehmoment von 1.280 Nm. Das vorhandene Voith-Getriebe wird komplett revidiert und konnte aufgrund seiner Baukastenstruktur um eine Wandlerstufe erweitert werden, so dass der Traktor jetzt mit einem Voith-Getriebe L2r4sV2 Getriebe ausgerüstet ist.
Das Fahrzeug und Kran verfügen jeweils auch über eine neue Funksteuerung.
TECHNISCHE DATEN (Tm 232.0):
Spurweite: 1.435 mm (Normalspur)
Achsformel: B' (2/2)
Länge über Puffer: 8.740 mm
Breite: 3.150 mm
Höhe: 4.450 mm
Achsabstand: 4.800 mm
Treibdurchmesser: 950 mm (neu) / 870 mm (abgenutzt)
Dienstgewicht: 25 t
Motor: 4-Takt-Dieselmotor mit Turbolader und variabler Geometrie (VGT) vom Typ Iveco Cursor 8
Motorhubraum: 7.790 cm³ (7,79 Liter)
Motornennleistung: 259 kW (352 PS) bei 2.000 U/min
Maximales Motordrehmoment: 1.280 Nm
Getriebe: Voith L2r4sV2
Kraftübertragung: hydrodynamisch, 2-Gang mit Retader
Tankvolumen: 550 Liter (Diesel)
Höchstgeschwindigkeit: 80 km/h bei Eigenfahrt / 100 km/h geschleppt
Kleinster befahrbarer Kurvenradius: R = 35 m
Anhängelast: 280 t bei ‰, 62 t bei 12 ‰
Kran: Palfinger mit 1,4 t Hubkraft
