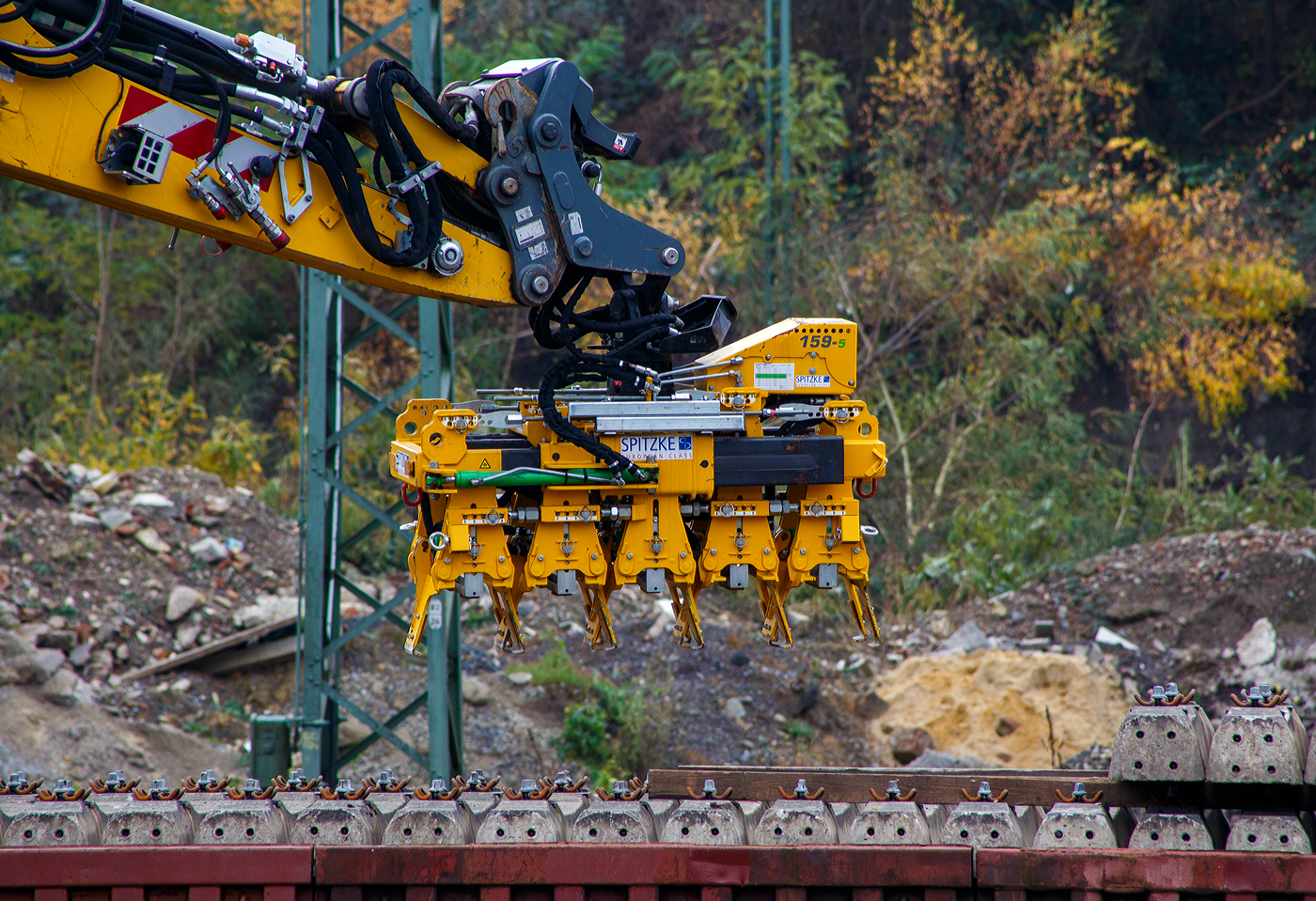

Schwellenverlegegerät Typ 159-5 (Hersteller Sonnenberg GmbH) am 08 November 2025 an einem LIEBHERR Zweiwegebagger A 922 Rail Litronic der SPITZKE SE (Großbeeren) im Rbf Betzdorf/Sieg. Hier werden zurzeit Gleise erneuert.

Der Schwellenleger ist eine innovative Neuentwicklung in Sachen Verlegetechnik. Durch das mittige Aufnehmen der Schwellen ist ein Anlegen an eine Lehrschiene möglich, wodurch kein Ausrichten der Schwellen mehr erforderlich ist.

• Einfache Einstellung des Schwellen Typs und des Verlegeabstandes durch ein Bolzensystem.
• Schwellentyp: Grobeinstellung der Schwellenbreite und Höhe in 10 mm Schritten. Feineinstellung der Schwellenbreite über ein Gewinde möglich.
• Verlegeabstand: Grobeinstellung in 18 x 5 mm Schritten, Feineinstellung und größere Maß-Sprünge über ein Gewinde.
• Die Greifer sind aus hochfestem und verschleißbeständigem Stahl (Hardox) gefertigt. Für einen besonders schonenden Umgang mit den Schwellen sind sie mit einem Hochleistungskunststoff ausgestattet.
• Wartungsfreie und selbstschmierende Gleitkörper und Buchsen reduzieren den Wartungsaufwand auf ein Minimum.
• Die Greiferzylinder sind mit Lasthalteventilen ausgerüstet um maximale Sicherheit zu gewährleisten.

TECHNISCHE DATEN:
Traglast: 3.300 kg
min. Schwellenbreite: 280 mm
max. Verlegeabstand: 750 mm
Gewicht Variante 159–5 für 5 Schwellen: ca. 700 kg
Kleinste Transportabmessung (Variante 159–5): 1550 x 1000 mm

Armin Schwarz 08.11.2025, 26 Aufrufe, 0 Kommentare

EXIF: Canon Canon EOS 6D, Belichtungsdauer: 1/400, Blende: 10/1, ISO1250, Brennweite: 300/1

Nachdem die SNCF C 20155 UIC N° 97 85 1 932-0 (ex SBB Ee 3/3 II 1615, ex SNCF C 20155) ihr Manöver in Balsthal erledigt hatte, bereitet sich die Lok für die angekündigten

0 Kommentare, Alle Kommentare

Kommentar verfassen

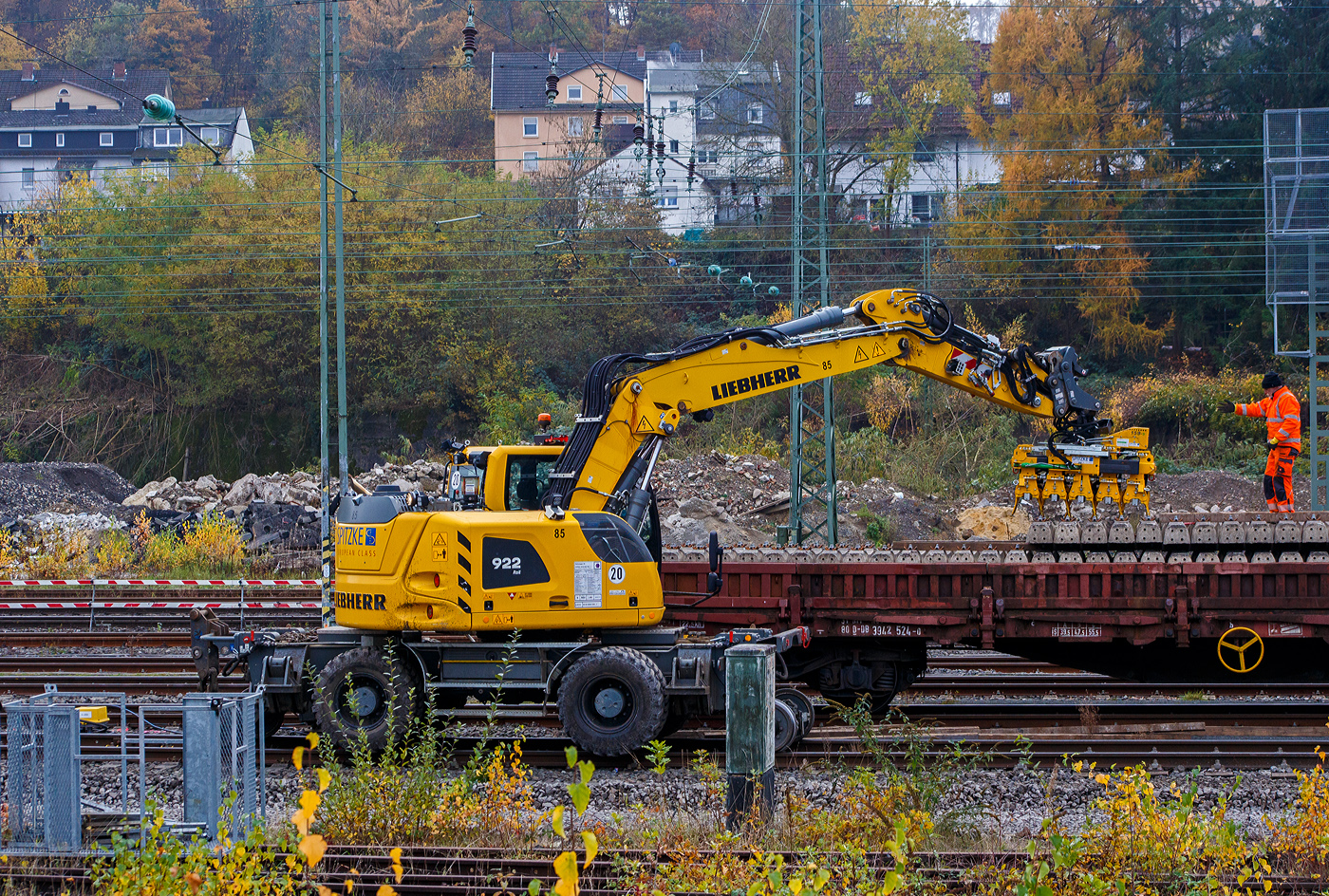

Ein LIEBHERR Zweiwegebagger A 922 Rail Litronic der SPITZKE SE (Großbeeren) mit angebautem Schwellenverlegegerät Typ 159-5 greift sich die nächsten 5 Schwellen von einem Res-Güterwagen und verlegt diese im neuen Gleisbett im Rbf Betzdorf/Sieg am 08. November 2025. Hier werden zurzeit Gleise erneuert. 
