Die Elektrolokomotive LAG 1 „Katharina“ (später DR E 69 01 bzw. DB E 69 01) der ehemaligen Lokalbahn Aktien-Gesellschaft (LAG) am 11.09.2022 in der Lokwelt Freilassing.
Im Jahre 1905 beschaffte die LAG (Lokalbahn Aktien-Gesellschaft) für 30.000 Mark eine Elektrolokomotive (LAG 1), damit für den Güterzugdienst auf der Ammergaubahn von Murnau nach Oberammergau, nicht mehr eine extra Dampflokomotive vorgehalten werden musste. Die Lok (Fahrzeugteil) wurde 1905 von der Maschinenfabrik Katharinahütte in Rohrbach/Saar unter der Fabriknummer 29 gebaut, der elektrische Teil wurde von den Siemens-Schuckert-Werken (SSW) aus Berlin geliefert. Bis 1954 hatte die Lok rund 1,5 Millionen Kilometer zurückgelegt. Bei der Umstellung der Strecke auf 15 kV bei 16 ⅔ Hz hätte die Maschine umgebaut werden müssen, was bei der schon fast 50 Jahre alten Lok unwirtschaftlich erschien. So wurde die DB E 69 01 am 25. November 1954 durch die Deutsche Bundesbahn ausgemustert und kam in das DB-Ausbesserungswerk München-Freimann, wo sie, einschließlich des Originalstromabnehmers, in den Zustand der LAG-Zeit zurück versetzt wurde. Viele Jahre stand sie, gut gepflegt, als Denkmal in den Grünanlagen des Werkes. Seit Mai 1985 war sie als erste deutsche Einphasenwechselstromlokomotive im Deutschen Museum in München ausgestellt. Seit 2006 steht sie mit anderen aus Platzmangel verlegten Lokomotiven im Museum Lokwelt Freilassing in Freilassing. Sie ist Eigentum vom DB Museum.
Diese erste Einphasenwechselstrom-Lokomotive in Deutschland wurde durch zwei Motoren in Tatzlageranordnung angetrieben. Das Äußere entsprach durch das mittig angeordnete, allseits geschlossene Führerhaus (ein Komfort, auf den die Personale von Dampflokomotiven noch lange warten mussten) mit dem Stromabnehmer auf dem Dach und zwei flachen, nach vorne bzw. hinten abgeschrägten Vorbauten dem Bild der späteren Rangierlokomotiven. Der Stromabnehmer mit seinen zwei lyraförmigen Bügeln wurde durch Federkraft aufgerichtet und mit einem Seilzug eingezogen. 1935 erfolgten in der Werkstatt der LAG eine umfangreiche Überholung und einige Umbauten. Die DR stattete die Maschine mit einem Einheitsstromabnehmer aus.
Als LAG 1 bis 5 (Baujahre zwischen 1905 bis 1930) wurden die fünf weitgehend ähnlichen Elektrolokomotiven der Lokalbahn Aktien-Gesellschaft (LAG) bezeichnet. Nach der Verstaatlichung der LAG am 1. August 1938 bezeichnete die Deutsche Reichsbahn (DR) die Lokomotiven als E 69 01–05.
Alle fünf Lokomotiven wurden auf der Ammergaubahn von Murnau nach Oberammergau eingesetzt. Diese Strecke wurde 1904 zuerst mit Einphasenwechselstrom von 5,5 kV bei einer Frequenz von 16 Hz elektrifiziert. Der Betrieb wurde mit vier elektrischen Triebwagen aufgenommen. Später erfolgte jedoch wegen der einfacheren Umformung aus dem öffentlichen 50-Hz-Netz eine Umstellung auf 5 kV bei 16 ⅔ Hz. Bei der Übernahme 1938 reihte die DR alle Lokomotiven als Baureihe E 69 in ihr Nummernsystem ein, bei der LAG hatten die Loks sowohl Nummern als auch weibliche Vornamen. Die Deutsche Bundesbahn (DB) stellte die Strecke 1954/55 auf ihr Bahnstromsystem mit 15 kV und 16 ⅔ Hz um.
TECHNISCHE DATEN der LAG 1 „Katharina“:
Spurweite: 1.435 mm (Normalspur)
Achsfolge: Bo
Länge über Puffer: 7.500 mm
Achsabstand: 3.500 mm
Treibraddurchmesser: 1.000 mm
Dienstgewicht: 23,5 t
Höchstgeschwindigkeit: 45 km/h
Stundenleistung: 206 kW
Dauerleistung: 160 kW
Anfahrzugkraft: 54 kN
Anzahl der Fahrmotoren: 2
Antrieb: Tatzlager-Antrieb
Stromsystem: 5,5 kV, 16 Hz ~. später 5 kV, 16 2⁄3 Hz ~, (Umbau auf 15 kV, 16 2⁄3 Hz ~ erfolgte nicht)
Stromübertragung: Oberleitung
Armin Schwarz
Armin Schwarz
Die DB 169 003-1 (97 80 8169 003-1 D-DB), ex DB E 69 03, ex DR E 69 03, ex LAG 3 „Hermine“, am 09.04.2016 im DB Museum Koblenz.
Die Lok wurde 1912 von der Lokomotivfabrik Krauss & Comp. in München unter der Fabriknummer 8108 gebaut, der elektrische Teil wurde von den Siemens-Schuckert-Werken (SSW) aus Berlin unter der Fabriknummer 25 geliefert. 1940 wurde die Lok elektrisch modernisiert, diese wurde Brown-Boveri und Co. (BBC) in Mannheim unter der Fabriknummer 5186 ausgeführt.
Bezeichnungen und Eigentümer der Lok:
1912 bis 1938: LAG 3 „Hermine“ (Lokalbahn Aktien-Gesellschaft)
1938 bis 1949: DR E 69 03 (Deutsche Reichsbahn)
1949 bis 1968: DB E 69 03 (Deutsche Bundesbahn)
1968 bis 1982: DB 169 003-1 (Deutsche Bundesbahn)
Seit 1982: E 69 03 (VM Nürnberg / DB Museum)
Seit 2008 steht sie im DB Museum in Koblenz-Lützel und trägt die Nummer 97 80 8169 003-1 D-DB im nationalen Fahrzeugregister. Ihre Fristen laufen bis 2026.
Als LAG 1 bis 5 wurden die fünf weitgehend ähnlichen Elektrolokomotiven der Lokalbahn Aktien-Gesellschaft (LAG) bezeichnet. Nach der Verstaatlichung der LAG am 1. August 1938 bezeichnete die Deutsche Reichsbahn (DR) die Lokomotiven als E 69 01–05.
Die Gemeinsamkeiten der E 69er:
Alle fünf Lokomotiven wurden von der LAG beschafft und auf der Ammergaubahn, der Strecke von Murnau nach Oberammergau eingesetzt. Die Strecke wurde 1904 zuerst mit Einphasenwechselstrom von 5,5 kV 16 Hz elektrifiziert. Der Betrieb wurde mit vier elektrischen Triebwagen aufgenommen. Später erfolgte jedoch wegen der einfacheren Umformung aus dem öffentlichen 50Hz-Netz eine Umstellung auf 5 kV 16 ⅔ Hz. Bei der Übernahme 1938 reihte die DR alle Lokomotiven als Baureihe E 69 in ihr Nummernsystem ein, bei der LAG hatten die Loks sowohl Nummern als auch weibliche Vornamen. Die Deutsche Bundesbahn (DB) stellte die Strecke 1954/55 auf ihr Bahnstromsystem mit 15 kV und 16 ⅔ Hz um, was einen wiederum größeren Umbau der Maschinen nötig machte.

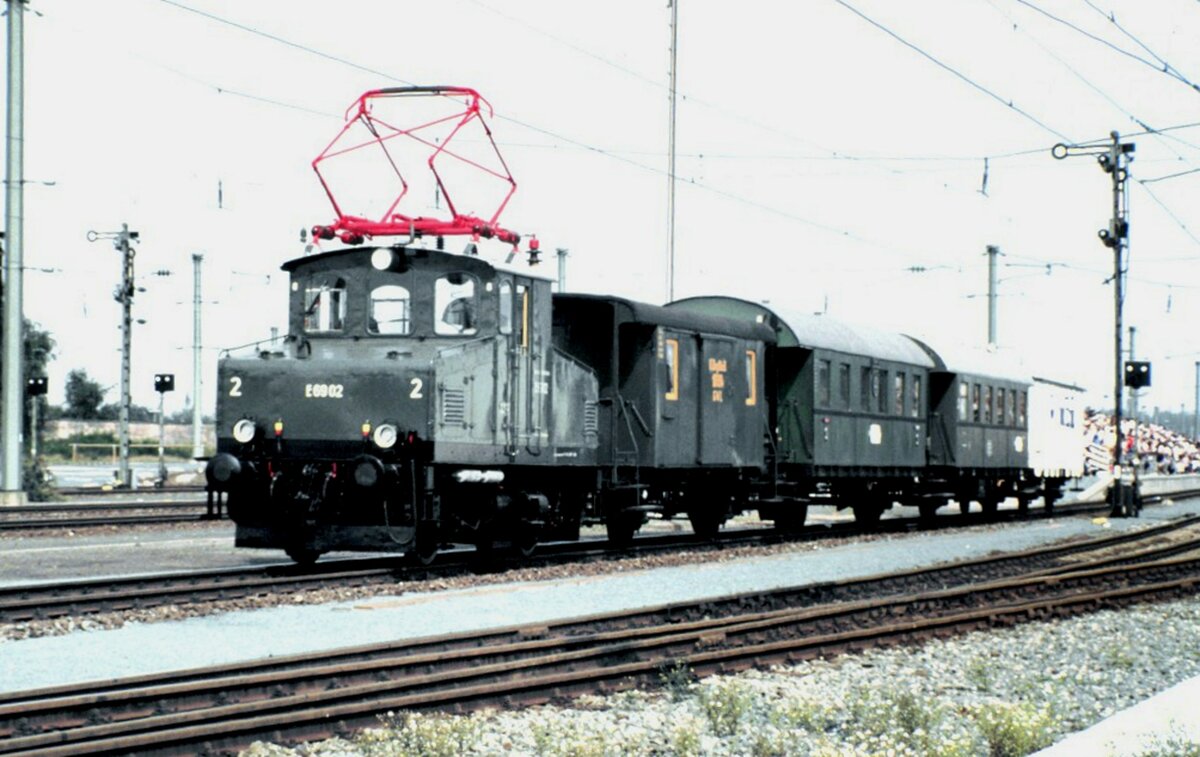

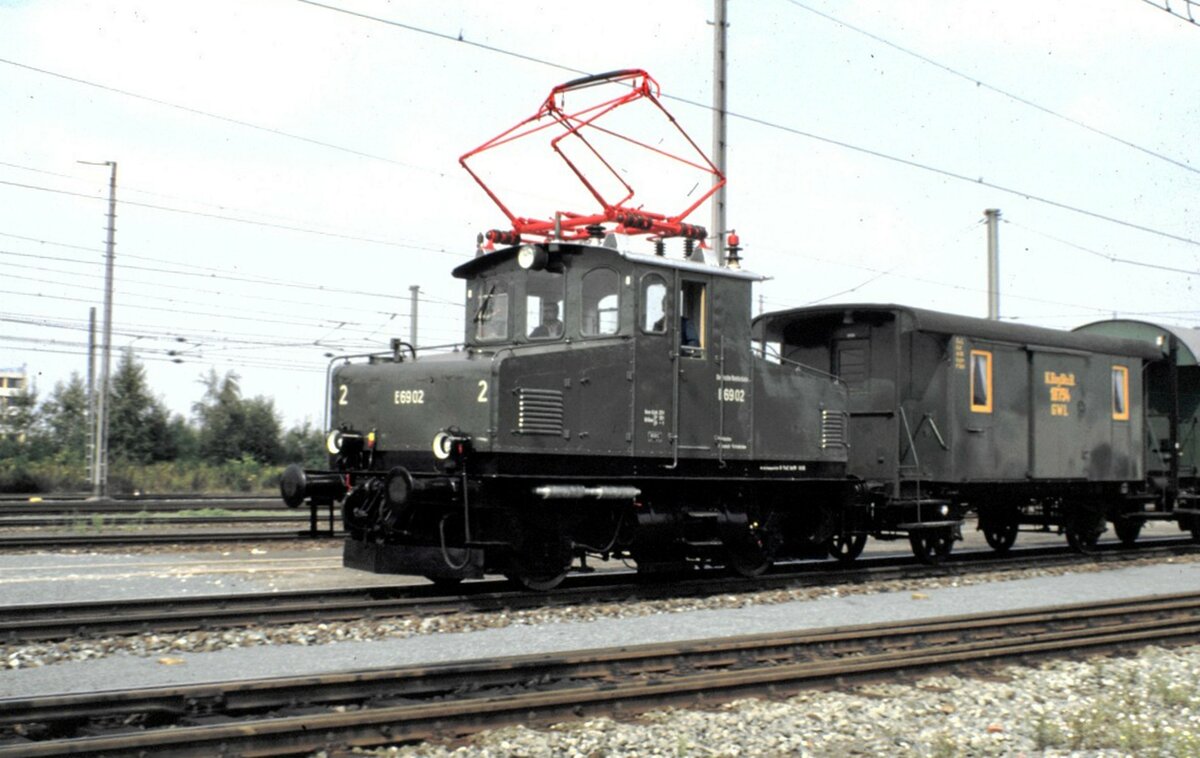

Die Geschichte der LAG 3 „Hermine“, sowie der baugleichen LAG 2 „Pauline“ (später E 69 02–03):
Als das Verkehrsaufkommen auf der Strecke immer weiter zunahm und insbesondere im Hinblick auf die Oberammergauer Passionsspiele 1910, mussten weitere Lokomotiven für den Einsatz vor Personenzügen beschafft werden. Die LAG 2 wurde im August 1909 in Dienst gestellt, Lieferfirmen waren Krauss und SSW. Äußerlich war sie der LAG 1 sehr ähnlich und sie hatte auch den gleichen Stromabnehmer, lediglich die Vorbauten waren etwas höher, um die wesentlich stärkeren Motoren unterzubringen.
Bereits drei Jahre danach im Jahr 1912, wurde von denselben Lieferanten die LAG 3 geliefert, die ein nahezu identischer Nachbau ihrer Vorgängerin war. Von der LAG 2 unterscheidet sie sich lediglich in kleinen Details.
Bei einem Umbau in der LAG-Werkstatt in Murnau wurde 1938 in Zusammenarbeit mit BBC nahezu die gesamte elektrische Ausrüstung der LAG 2 erneuert. Die gleiche Behandlung erfuhr nach der Übernahme durch die DR die E 69 03 im Jahre 1940.
Beide Maschinen erhielten 1949 Fahrmotoren von ausgemusterten Elektro-Triebwagen der Baureihe ET 31. Die Umstellung der Strecke auf die Fahrdrahtspannung von 15 kV, 16 ⅔ Hz machte einen erneuten Umbau erforderlich, der wieder im AW München-Freimann durchgeführt wurde. 1955 wurden beide Loks dann in Heidelberg stationiert, wo sie als Verschiebeloks eingesetzt wurden. Nach neun Jahren in der Fremde kehrten sie 1964 auf ihre bayrische Stammstrecke zurück, wo sie bis zu ihrer Ausmusterung 1982 Dienst taten. Die 169 002 war viele Jahre lang die älteste Ellok der DB.

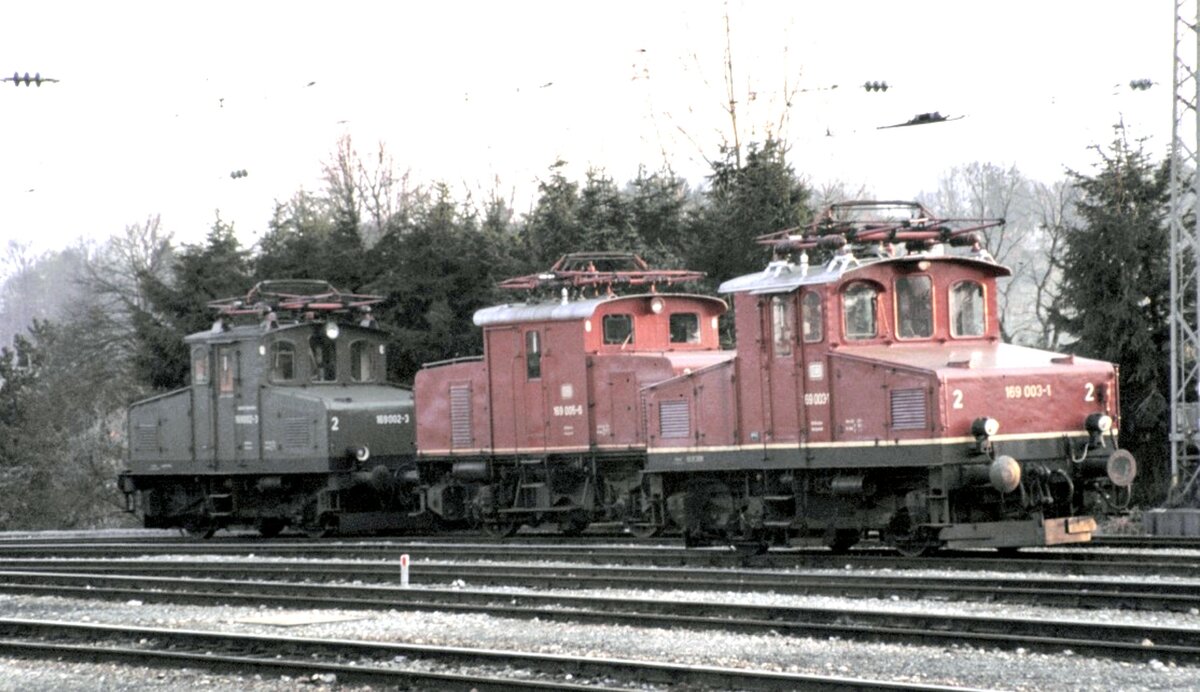

Die Loks waren bis Mai 1981 für den Verkehr nach Oberammergau zuständig, 169 002 fuhr im folgenden Sommerfahrplan 1981 noch ein Gmp-Paar zwischen Garmisch und Griesen, während 003 als Ersatzlok für die letzte Leistung, dem Güterzug nach Oberammergau, der durch die 169 005 gefahren wurde, diente. Letzte Planeinsätze erfolgten am 25. September 1981 mit 169 003 Murnau–Oberammergau–Murnau und am 26. September 1981 durch 169 002 Garmisch–Giesen und zurück. Beide Loks bleiben für Sonderzugeinsätze noch bis 29. Juni 1982 im Einsatzbestand, dann erfolgte die Ausmusterung.
Beide Lokomotiven existieren noch und befinden sich im Besitz des DB-Museums, wo sie optisch aufgearbeitet und wieder in E 69 umgezeichnet wurden. Die E 69 02 befindet sich in Fahrzeughalle 1 des DB Museum Nürnberg. Die Lok ist technisch voll fahrfähig. Die E 69 03 ist betriebsfähig und befindet sich seit 2008 im DB Museum in Koblenz-Lützel mit Fristen bis 2026.
TECHNISCHE DATEN der 169 002 und 003:
Baujahre: 1909 (E 69 02) und 1912 (E 69 03)
Ausmusterung: 1982
Spurweite: 1.435 mm (Normalspur)
Achsformel: Bo
Länge über Puffer: 7.350 mm
Achsabstand: 3.500 mm
Treibraddurchmesser: 1.000 mm (neu)
Dienstgewicht: 25,5 t
Radsatzfahrmasse: 12,8 t
Stundenleistung: 352 kW
Dauerleistung: 306 kW
Anfahrzugkraft: 82 kN
Höchstgeschwindigkeit: 50 km/h
Anzahl der Fahrmotoren: 2
Antrieb: Tatzlager-Antrieb
Stromsystem: 15 kV, 16 2⁄3 Hz AC (5 kV, 16 2⁄3 Hz AC bzw. 5,5 kV, 16 Hz AC)
Stromübertragung: Oberleitung
Erwähnen möchte ich noch die ex LAG 5 „Adolphine“ (E 69 05 bzw. 169 005-6):
Als letzte und mit Abstand leistungsstärkste Lokomotive (75% höhere Leistung und ca. 25% mehr Zugkraft beschaffte die LAG, für schwerer Güterzüge, im Jahre 1930 die Nr. 5 von Maffei und SSW. Gegenüber den ersten vier Loks hatte die LAG 5 wesentlich stärkere Tatzlagermotoren sowie einen längeren Achsstand und war insgesamt länger. Das Führerhaus war wesentlich geräumiger gestaltet, die dadurch relativ kurzen, aber hohen und nur wenig abgeschrägten Vorbauten gaben der Maschine ein bulliges Aussehen.
Die 169 005 ist ebenfalls erhalten und befindet sich im Besitz des Bayerischer Localbahn Verein e.V. und steht im BW Landshut. Sie ist betriebsfähig und wurde 2004 mit PZB 90 für den Betrieb auf DB-Gleisen ausgerüstet. Nach neuer Untersuchung kann sie bis Mitte der 2020er Jahre im Einsatz bleiben.
Auch die beiden anderen Loks sind erhalten geblieben:
Die ex LAG 1 „Katharina“ (E 69 01) steht in der Lokwelt Freilassing.
Und die LAG 4 „Johanna“ (E 69 04 bzw. 169 004-9) steht seit 1997 als Denkmal vor dem Bahnhof in Murnau (am Staffelsee), 2013 wurde der Anstrich der Lok erneuert und das Denkmal um einen historischen Fahrleitungsmast der Bahnstrecke Murnau–Oberammergau samt Oberleitung ergänzt.
