Beim Umsteigen in Interlaken Ost entdeckt und versucht in der kurzen Zeit zu fotografieren: Die SBB-Zentralbahn HGe 4/4 101 964-5 wartet mit ihrem Regionalzug R 70 9063 auf die Abfahrt nach Meiringen.
(ID 836143)
Beim Umsteigen in Interlaken Ost entdeckt und versucht in der kurzen Zeit zu fotografieren: Die SBB-Zentralbahn HGe 4/4 101 964-5 wartet mit ihrem Regionalzug R 70 9063 auf die Abfahrt nach Meiringen. Normalerweise sind "Spatz" Pendelzüge in dieser Relation eingeteilt.
16. Januar 2024
Stefan Wohlfahrt 17.01.2024, 85 Aufrufe, 2 Kommentare
EXIF: SONY ILCA-77M2, Datum 2024:01:16 08:36:39, Belichtungsdauer: 1/80, Blende: 40/10, ISO200, Brennweite: 300/10
2 Kommentare, Alle Kommentare
Kommentar verfassen
Armin Schwarz 17.01.2024 19:10
Hallo Stefan,
der Versuch ist aber sehr gut gelungen und gefällt mir sehr gut.
Ja, ich dachte schon die zb HGe 4/4 101er wären dort nicht mehr im Einsatz. Wobei diese Lokbespannten Züge ja was haben, was ich bei den Spatzen und Finken sehr vermisse, die zu öffneten Fenstern.
Liebe Grüße
Armin
Stefan Wohlfahrt 19.01.2024 15:47
Hallo Armin,
danke für deinen Kommentar. Wenn ich mich nicht irre, ist ein solcher Zug als Reserve in Meringen stationiert.
einen lieben Gruss
Stefan

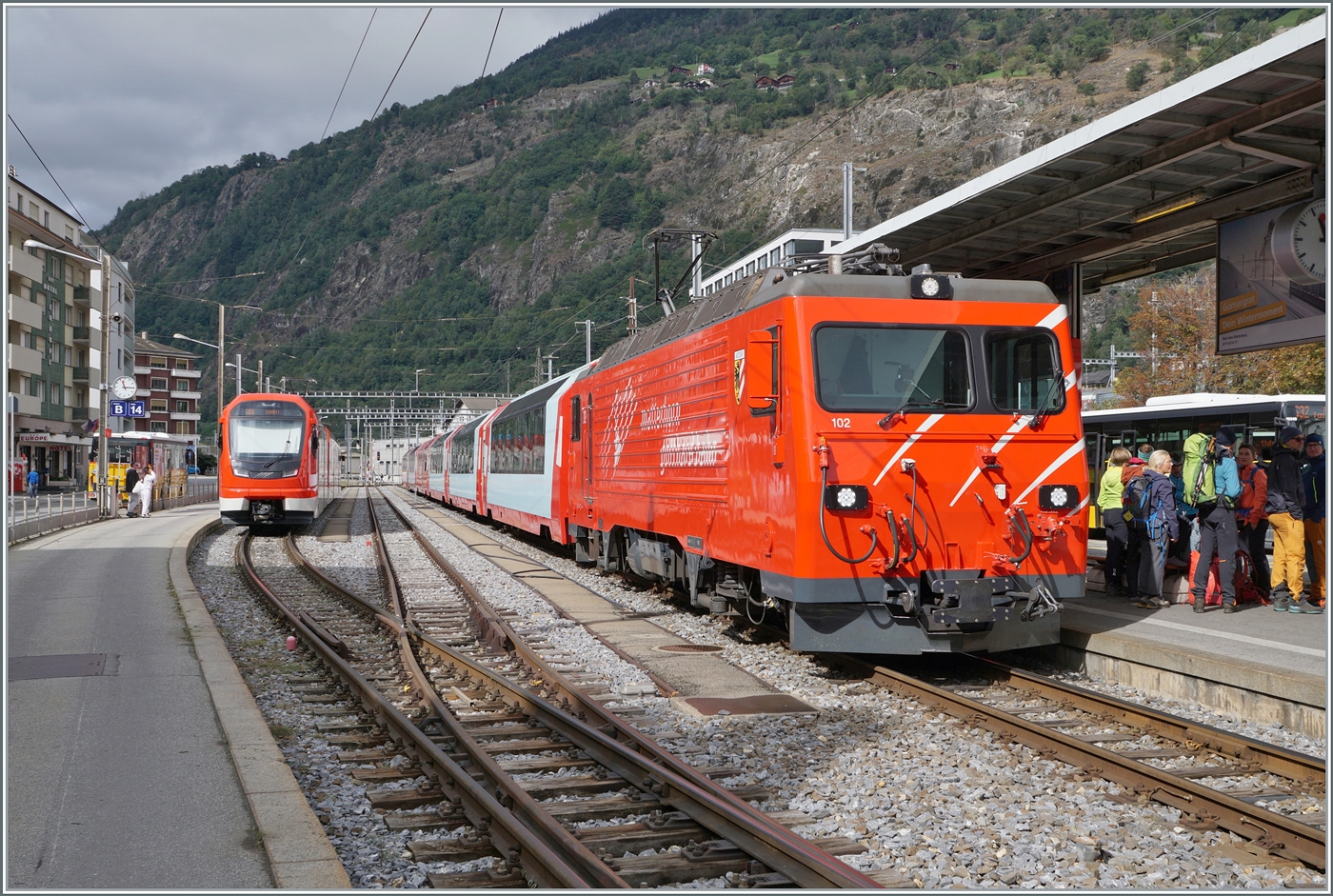

Züge nach Zermatt: die MGB HGe 4/4 II 5 wartet mit dem bunt gemischten RE 217 in Brig auf die Abfahrt nach Zermatt. Mangels eines Stativs musste ich meinen Rucksack benutzen, was zu reichlich Bahnsteig im unteren Bildabschnitt führte. Eine zweite Aufnahme war nicht möglich, denn der Zug fuhr weg.
3. Jan. 2024
Stefan Wohlfahrt
Stefan Wohlfahrt
Schweiz / MGB Matterhorn Gotthard Bahn / BVZ Brig Visp Zermatt, Schweiz / E-Loks (Schmalspur) / HGe 4/4 II (HGe 101), Schweiz / Bahnhöfe / Brig
70 1 1500x962 Px, 06.01.2024
Wir sind am 07 September 2021 mit dem MGB Regionalzug von Andermatt nach Visp (auf der Furka-Oberalp-Bahn) unterwegs, in müssen wir Hospental (von lateinisch hospitale „Herberge“) den Gegenzug abwarten. So kommt uns die MGB HGe 4/4 II 103 „Chur / Marcau da Cuera“ mit dem Glacier Express (Zug PE 902) entgegen.
Die HGe 4/4 II 103 „Chur / Marcau da Cuera“ wurde 1986 von der SLM (Schweizerische Lokomotiv- und Maschinenfabrik) in Winterthur unter der Fabriknummer 5292 gebaut und an die FO (Furka-Oberalp-Bahn) geliefert. Der elektrische Teil ist von BBC. Sie ist eine der 5 Prototypen Maschinen.
Die HGe 4/4 II ist eine schmalspurige (1.000 mm) gemischte Zahnrad- und Adhäsions-Lokomotive. Eine erste Serie von fünf Lokomotiven wurde gemeinsam von der Furka-Oberalp-Bahn (FO) sowie von der SBB für die Brünigbahn, die heute zur Zentralbahn (zb) gehört, beschafft. Da sich dieser Lokomotivtyp bewährte, wurden weitere elf Lokomotiven bestellt, und schließlich gab auch noch die Brig-Visp-Zermatt-Bahn (BVZ) fünf Loks in Auftrag.
Die HGe 4/4 II bespannt vor allem schwere Personenzüge, zum Teil im Pendelzugbetrieb. Bei der Zentralbahn bespannte sie bis 2012 alle Schnellzüge von Meiringen nach Luzern, bei der Matterhorn Gotthard Bahn die Züge des Glacier-Express. Weiter führen die Loks Pendelzüge Brig–Visp–Zermatt und seit der Eröffnung des Tunnels nach Engelberg Pendelzüge Luzern–Engelberg. Außerdem werden aushilfsweise Autopendelzüge durch den Furkatunnel geführt. Schließlich gehören neben weiteren Personenzügen auch diverse Güterzüge Visp–Zermatt sowie bis 2013 Disentis–Sedrun (NEAT-Baustelle) zum Aufgabengebiet.
Konstruktion:
Der Lokomotivkasten ist ein Stahlblechkasten mit gesickten Seitenwänden. Die asymmetrische Frontscheibe aus beheizbarem Verbundglas verbessert die Sicht für den Lokomotivführer. Die drei Dachelemente sind aus Aluminium. Die Pufferkräfte werden über Verstrebungen auf den ganzen Kasten übertragen, weshalb auf seitliche Maschinenraumöffnungen verzichtet werden musste. Der gesamte Kasten hat ein Gesamtgewicht von nur 5,9 Tonnen. Er kann ohne bleibende Deformation eine zentrale Druckkraft von 1000 kN aufnehmen.
Die Drehgestelle sind als geschweißte Hohlträgerkonstruktion mit zwei Längsträgern und einem kräftigen mittleren Querträger sowie zwei Kopftraversen ausgeführt. Sie haben einen Achsstand von 2980 mm, und die Flexicoil-Federn stützen den Kasten auf die seitlich an die Längsträger angeschweißten Federwannen. Die Zug- und Druckkräfte werden durch seitlich angeordnete Stangen mit Sphärolastiklagern übertragen. Wegen des kurzen Achsstands sind die Fahrmotoren oberhalb des Drehgestellrahmens angebracht.
Für den Antrieb wurde erstmals der Differentialantrieb eingebaut, der es ermöglicht, im Zahnstangenbetrieb auch einen Anteil der Zugkraft über den Adhäsionsantrieb aufzubringen. Dies setzt wiederum eine Schlupfbegrenzung im Differentialgetriebe voraus, um ein Schleudern oder Gleiten der Räder zu verhindern. Da die zweilamellige Abtzahnstange (System Abt) der FO nicht die gesamte Zugkraft aufnehmen kann, ist die Mithilfe des Adhäsionsantriebs notwendig; dieser übernimmt einen Drittel der Zugkraft. Hätte sich der Antrieb nicht bewährt, wäre es zumindest am Brünig mit der Riggenbachzahnstange möglich gewesen, auf einen abkuppelbaren Adhäsionsantrieb zu wechseln. Dies war aber nicht notwendig, da das Differentialgetriebe zur vollen Zufriedenheit funktionierte.
Bremssysteme:
Dank der elektrischen Rekuperationsbremse ist eine gleichmäßige Beharrungsbremse bei der Talfahrt möglich.
Daneben ist eine normale automatische Druckluftbremse eingebaut, welche auch als Bremssystem I bezeichnet und im Regelbetrieb zum Halten des Zuges verwendet wird. Sie ist als Klotzbremse ausgeführt.
Weiterhin ist noch das Bremssystem II installiert, welches für Zahnradbahnen vorgeschrieben ist und es ermöglichen soll, den Zug nur mit Hilfe der Lokomotive im Zahnstangenabschnitt zum Halten zu bringen, wenn das erste Bremssystem ausfallen sollte. Dieses ist als federspeichergestütztes Bandbremssystem ausgelegt, welches direkt auf das Zahnrad wirkt. Bei Einsatz dieser Bremse treten enorme Kräfte auf, welche nur unter Kontrolle sind, wenn die Anhängelast bei der Talfahrt nicht zu groß ist.
Schließlich ist eine direkt wirkende Rangierbremse vorhanden, die sich der Bremsklötze des Bremssystems I bedient.
Die Lokomotive hat keine Handbremse, sondern wird mit Federspeicherbremsen gesichert.
TECHNISCHE DATEN der HGe 4/4 II der FO und BVZ (heute MGB),
die Daten der zb (Zentralbahn), ex SBB Brünigbahn weichen ab:
Spurweite: 1.000 mm
Achsformel: Bo'Bo'
Dienstgewicht: 64 t
Achslast: 16 t
Länge über Puffer: 14'.776 mm
Höchstgeschwindigkeit Adhäsion: 100 km/h
Höchstgeschwindigkeit Zahnrad: 40 km/h
Stromsystem: 11 kV 16.7 Hz
Anzahl der Motoren: 4
Adhäsions-Antrieb: Gelenkwelle
Antrieb Zahnrad: Differentialantrieb
Zahnradsystem: Abt (zweilamellig)
Stundenleistung: 1.932 kW
Dauerleistung: 1.875 kW
Anfahrzugkraft: 230 kN (Adhäsion) / 280 kN (Zahnrad)
Anzahl Bremssysteme: 4
Bremsen: Rekuperation, Klotz, Federspeicher, Bandbremse
Anhängelast: 130 t (125 ‰)
Armin Schwarz
Armin Schwarz
Schweiz / MGB Matterhorn Gotthard Bahn / FO Furka-Oberalp-Bahn, Schweiz / MGB Matterhorn Gotthard Bahn / Glacier Express, Schweiz / E-Loks (Schmalspur) / HGe 4/4 II (HGe 101), Schweiz / Strecken / 142, 143 [610] „Furka-Oberalp-Bahn“ / Brig–Oberwald-Andermatt–Oberalppass–Disentis/Mustér
65 1400x983 Px, 08.11.2023
Die MGB HGe 4/4 II 107 „Grimsel“, ex FO HGe 4/4 II 107, steht im Bahnhof Disentis/Mustér am 07 September 2021 mit einem mit dem Regionalzug nach Andermatt (R 823) zur Abfahrt bereit.
Armin Schwarz
Armin Schwarz
Die Züge Andermatt - Disentis werde meist von HGe 4/4II Lok über den Oberalppass befördert, wobei dann die Zuglok des Zugs Disentis - Andermatt nach der Abfahrt der Komposition in Andermatt nach Disentis in Andermatt zurückbleibt und den nächsten Zug nach Disentis befördert. Durch den grosszügigen Umbau des kleinen Bahnhofs war es leider kaum möglich, den Zug nach Disentis zu fotografieren, somit zeigt sich hier die im Text erwähnte Lok, in diesem Falle die MGN HGe 4/4 II 106 "San Gottardo".
