Die SM42-616 (98 51 8 620 817-1 PL PKPIC), eine Fablok 6Da (Typ Ls800E) der PKP Intercity, steht am 25 Juni 2017 beim Hauptbahnhof Posen (Poznań Główny).

Die Lok wurde 1973 von FABLOK in Chrzanów unter der Fabriknummer 8772 gebaut.

Mit der Absicht veraltete Rangier- und Güterzugdampfloks zu ersetzen, ließ die PKP (Polskie Koleje Państwowe, deutsch Polnische Staatsbahnen) eine Diesellok mittlerer Leistung als SM 42 entwickeln. Die Konstruktion war 1962 fertiggestellt, einen ersten Prototyp hatte Fablok in Chrzanów im Juni 1964 fertiggestellt. Der Antrieb der Lok erfolgte durch einen aufgeladenen HCP Achtzylinder-Dieselmotor vom Typ a8C22, welcher den Hauptgenerator vom Typ LSPA-740 antreibt, der wiederum die vier elektrischen Gleichstromfahrmotore speist.

Der Prototyp (die SM42-001) absolvierte zunächst umfangreiche Probeeinsätze. Zwei weitere Maschinen (SM42-002 und 003) mit sehr geringfügigen Änderungen folgten im März 1965. Weitere 20 Loks wurden noch im gleichen Jahr geliefert. Die eigentliche Serienproduktion begann 1967 und endete erst 1993 nach 1.856 Loks, davon gingen allein 1.153 Maschinen an die PKP.

Angesichts des langen Produktionszeitraumes gab es nur wenige Änderungen. Die wichtigste ist der Ersatz der LSa-430 Fahrmotoren durch die vom Typ LSF-430 an der SM42-521. Zwar ist die SM42 keine besonders fortschrittliche Lok, doch erwies sie sich als solide und erfolgreiche Konstruktion.

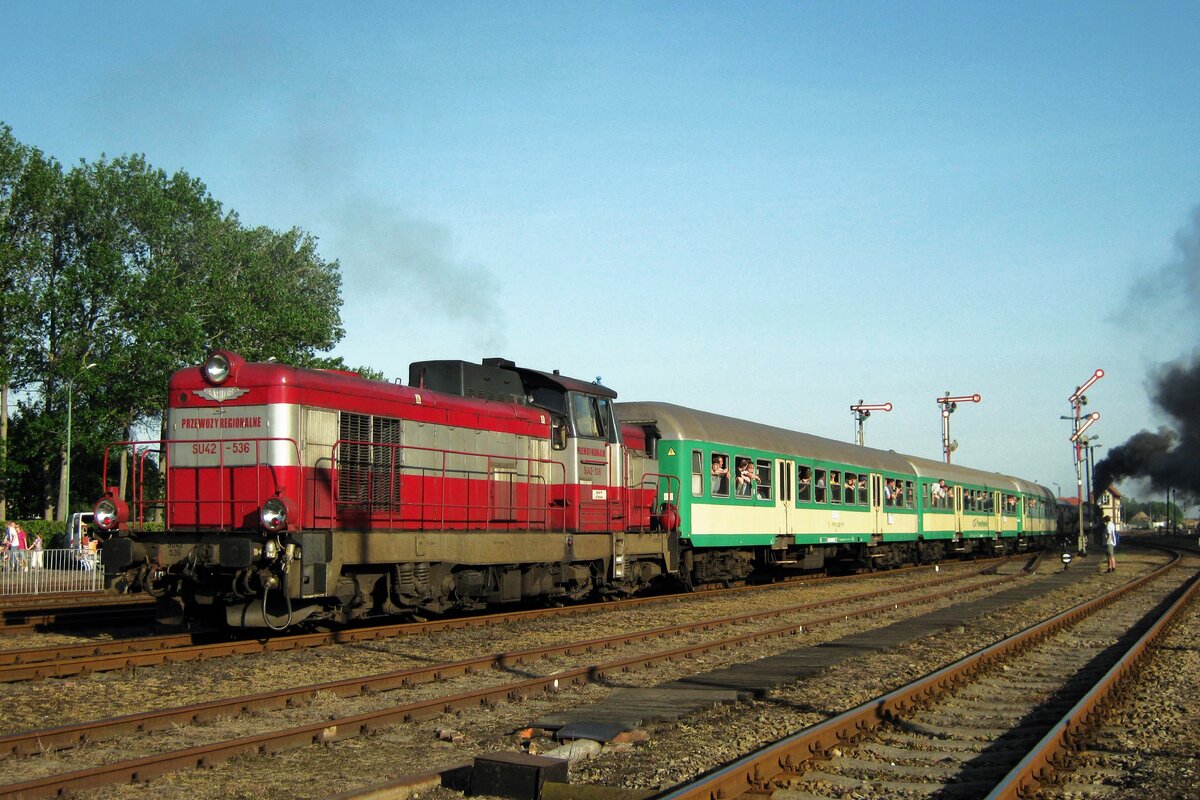

Heute gibt es noch weitere Varianten (SP42 und SU42) sowie Modernisierungen (6Dg, 6Dk), aber die hier ist eine SM42 bzw. Fablok 6Da, Model Ls800E.

TECHNISCHE DATEN:
Spurweite: 1.435 mm (Normalspur)
Achsanordnung: BoBo
Länge über Puffer 14.240 mm
Drehzapfenabstand: 7.500 mm
Achsabstand im Drehgestell: 2.600 mm
Breite: 3.173 mm
Höhe: 4.400 mm
Treibraddurchmesser (neu): 1.100 mm
Dienstgewicht: 72 t
Tankinhalt: 2.815 l
Motor: HCP Achtzylinder-Dieselmotor vom Typ a8C22
Nennleistung: 588 kW (800 PS)
Nenndrehzahl: 1000 1/min
Gewicht des Motors: 8.800 kg
Hauptgenerator Typ: LSPA-740
Gewicht des Hauptgenerators: 4.350 kg
Hilfsgenerator Typ: LSPF-280
Traktionsmotore: 4 Stück LSF-430 á 173 kW
Anfahrzugkraft: 219 kN
Dauerzugkraft: 112 kN
Leistungsübertragung: diesel-elektrisch
Höchstgeschwindigkeit: 90 km/h
Kleinste Dauergeschwindigkeit: 13 km/h
Maximale Achslast: 17,5 t
Kleinster befahrbarer Gleisbogen: R=50m
Bremsanlage: Oerlikon
