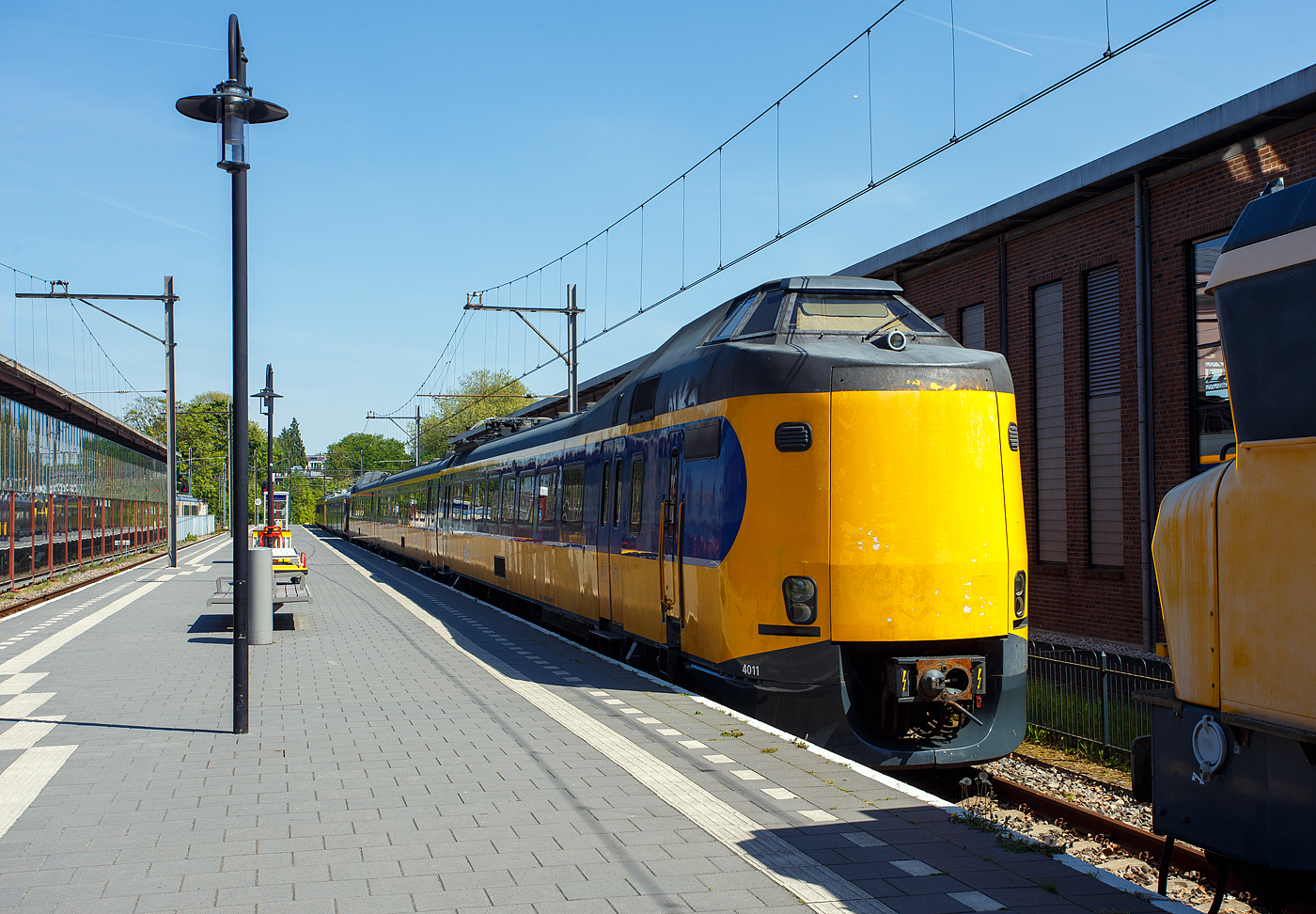

Der NS Koploper ICM 4011 (NL-NS 94 84 4385011-0), ein dreiteilige Elektrotriebwagenzug vom Typ ICM / Plan Z (Koploper), am 29 April 2025 im Het Spoorwegmuseum (bis 2005 NSM - Nederlands Spoorwegmuseum / Niederländischen Eisenbahnmuseum) in Utrecht im Bahnhof Maliebaanstation. Ein sehr schönes Eisenbahnmuseum das zum Verweilen einlädt, leider fehlte uns dieses Mal die Zeit dafür. Übrigens das Gleis 2 (nebenan) ist noch ein aktives Bahngleis, hier fährt stündlich der Pendelzug (als RE) von Utrecht Centraal ein bzw. aus.

Der Koploper ICM 4011 wurde 1983 von der Waggonfabrik Talbot GmbH & Co. (heute Bombardier) in Aachen (D) für die für die NS - Nederlandse Spoorwegen (Niederländischen Staatsbahnen) gebaut und geliefert. Die Fahrmotoren sind von CEM Oerlikon (Frankreich), und elektrische Installation von Holec (Smit Slikkerveer & Heemaf).

Er war nach den 1977 produzierten sieben Prototypen 1977 (ICM-0), der erste der Serienfertigung (ICM-1). Gegenüber den Prototypen wiesen die Einheiten zahlreiche Verbesserungen (z. B. eine verbesserte Belüftung der Fahrgasträume) auf. Der 4011 "Koploper" schied im Mai 2024 aus dem aktiven Dienst bei der NS aus und ging dann ins Museum.

Die ICM (Intercitymaterieel) der NS sind elektrische Triebzüge aus den Jahren 1977 bis 1994 für den Intercity-Verkehr. Mit insgesamt 144 gebauten Einheiten (94 dreiteilige und 50 vierteilige) stellt sie bis heute das Rückgrat des Schnellverkehrs innerhalb der Niederlande dar.

Volkstümlich werden sie wegen der Wagenübergänge an den Führerstandsenden Koploper (wörtlich «Kopfläufer») genannt. Die Führerstände befinden sich in Panoramakanzeln über dem Übergang, was diesen Wagen ein sehr bulliges Aussehen verleiht. Bis 2005 war es möglich, während der Fahrt von einem Zugteil in den anderen zu wechseln. Die Wagenübergänge an den Endwagen wurden bei der Modernisierung ab 2006 bei allen Zügen entfernt, die beiden Kopftüren wurden durch eine geschlossene Kunststoffplatte (hier gut zuerkennen) ersetzt.

Entwickelt wurden die ICM im Rahmen des «Plans Z» zur Modernisierung des Rollmaterials der NS. Talbot in Aachen produzierte 1977 sieben Prototypen eines dreiteiligen Triebzuges für den schnellen und komfortablen Intercity-Verkehr. Zuerst kamen sie auf der Relation Eindhoven–Venlo zum Einsatz, danach fuhren sie auch zwischen Amsterdam und Nijmegen. Nachträglich erhielten sie die Bezeichnung ICM-0, im Jahr 2003 wurden diese z-gestellt. Die ICM-0 waren noch Wegmann-Drehgestellen ausgestattet.

1983 begann die Serienfertigung des jetzt als ICM-1 bezeichneten Typs. Gegenüber den Prototypen wiesen die Einheiten zahlreiche Verbesserungen auf. Diese erhielten zum Gegensatz der Prototypen nun SIG-Drehgestellen vom Typ GSG 4 (später von RMO Werkspoor in Amsterdam). Ab der Einheit 4051 wurden Choppersteuerungen eingebaut und die Typenbezeichnung änderte sich auf ICM-2. Ab 1990 wurden die ICM als vierteilige Züge (Serien ICM-3 und ICM-4) ausgeliefert, zudem hatte diese nun Magnetschienenbremsen.

Technik:
Die dreiteiligen Zuggarnituren sind 80,6 m lang und 144 t schwer. Ein Triebzug ist mit 4 Fahrmotoren vom Typ 4 EKO 3250 von TCO - Traction CEM-Oerlikon (Paris, Frankreich) ausgestattet. Später wurden auch Fahrmotoren von Holec vom Typ GT42/30 verbaut. Motor liefert eine Leistung von 315 kW (418 PS) mit
bis zu 2.715 U/min, kurzzeitig ist eine max. Leistung von 344 kW möglich. Insgesamt verfügt ein Triebzug über eine Leistung von 1.260 kW. Die Motoren sind voll gefedert und die Kraftübertragung erfolgt über eine Sécheron-Lamellenkupplung. Der Zug ist für eine Geschwindigkeit von 160 km/h ausgelegt. Der Zug verfügt über 35 Sitzplätze der ersten Klasse und 152 Sitzplätze der zweiten Klasse. Die beiden Kompressoren sind unter dem Fahrgestell untergebracht. Zur Stromversorgung des Steuerstroms und der Beleuchtung dient ein Motorgenerator der unter dem Wagen installiert ist. Dieser wandelt die 1.500 Volt Oberleitungsspannung in 12 Volt Spannung für den Steuerstrom und Beleuchtung um. Der mBDk-Wagen ist mit zwei Stromabnehmern vom Typ AM30 von Faiveley ausgestattet. Um zu verhindern, dass zu viel Strom durch den Zug fließt, sind die Züge mit einem Smit-Schnellschalter ausgestattet. Die Drehgestelle sind SIG - Schweizerische Industrie-Gesellschaft aus Neuhausen am Rheinfall (Schweiz) vom Typ SIG-GSG 4, Triebdrehgestelle haben einen Achsabstand von 2.700 mm und die Laufdrehgestelle von 2.500 mm.

Modernisierung:
Ab November 2006 wurde die Intercity-Ausrüstung der dreiteiligen Züge (Serie 4011–4097) modernisiert. Im April 2007 wurde der erste Triebzug von NedTrain Betriebswerk Haarlem geliefert und in den normalen Regeldienst aufgenommen. Um sie von den noch nicht modernisierten Triebzügen zu unterscheiden, werden die modernisierten Triebzüge als ICMm bezeichnet. Diese Züge wurden komplett saniert und bieten etwa 13 % mehr Sitzplätze. Darüber hinaus unterscheidet sich die erste von der zweiten Klasse klarer: Die erste Klasse hat rote Sitze, die zweite Klasse blaue, wie bei anderen modernisierten Fahrzeugen und neu gebauten Fahrzeugen aus dem Jahr 2006. Darüber hinaus sind die ICMm mit zusätzlichen Einrichtungen wie einer Rollstuhl-Toilette, einer Klimaanlage, Fahrgast-Informations-Displays, einer digitalen Zugzielanzeige und einem statischen Wandler anstelle des bisherigen Motorgenerators ausgestattet. Die Modernisierung der dreiteiligen Triebzüge kostete 190 Millionen Euro.

Die Wagenübergänge an den Endwagen wurden bei dieser Revision bei allen Zügen entfernt. Das Gesamtgewicht eines Triebzuges verringert sich um etwa 1.000 kg (1 t), wenn beide Wagenübergänge durch Kunststoffabdeckplatten ersetzt wurden. Dies wirkt sich positiv auf den Energieverbrauch aus.

Dass die Anzahl der Toiletten halbiert wurde, stieß auf Kritik, auf die die NS aber nicht reagierte.

Der Triebzug 4011 war der erste, der im November 2006 modernisiert wurde und am 16. April 2007 nach Tests in der Klimakammer in Wien sowie einer Reihe von Testfahrten, Kontrollen und Anweisungen an das Personal in Betrieb genommen wurde. Am ersten Betriebstag wurde diese Einheit auf der Intercity-Linie 1500 (Amsterdam – Amersfoort – Deventer) eingesetzt. Der Umbau der dreiteiligen Koplopers (der Serie 40xx) dauerte bis zum 2. Quartal 2010. Der Triebzug 4205 war als erster vierteiliger Triebzug am 22. Februar 2009 in der Werkstatt von Haarlem zur Modernisierung und ging Anfang Januar wieder in Betrieb. Im Februar 2010 wurde mit dem Serienumbau der vierteiligen Triebzüge begonnen. Der letzte ICMm (4240) wurde am 6. Oktober 2011 ausgeliefert.

TECHNISCHE DATEN:
Gebaute Anzahl: 144 (davon 94 dreiteilige ET und 50 vierteilige ET)
Hersteller:Talbot in Aachen (mech. Teil), Oerlikon, Holec (elektr. Ausrüstung)
Baujahre: ab 1977
Spurweite: 1.435 mm
Achsfolge: Bo'Bo'+2'2'+2'2' (12 Achsen) / Bo'Bo'+Bo'2'+2'2'+2'2' (16 Achsen)
Länge über Kupplung: 80.600 mm / 107.100 mm
Achsabstand im Triebdrehgestell: 2.700 mm
Achsabstand im Laufdrehgestell: 2.500 mm
Treibraddurchmesser: 950 mm (neu)
Laufraddurchmesser: 920 mm (neu)
Leergewicht: 144 t / 192 t
Höchstgeschwindigkeit: 160 km/h
Motorentyp: 4 bzw. 6 Stück vom Typ 4 EKO 3250 mit je 315 kW (418 PS)
Leistung: 1.260 kW / 1890 kW
Stromsystem: 1,5 kV Gleichstrom
Kupplung: Scharfenberg
