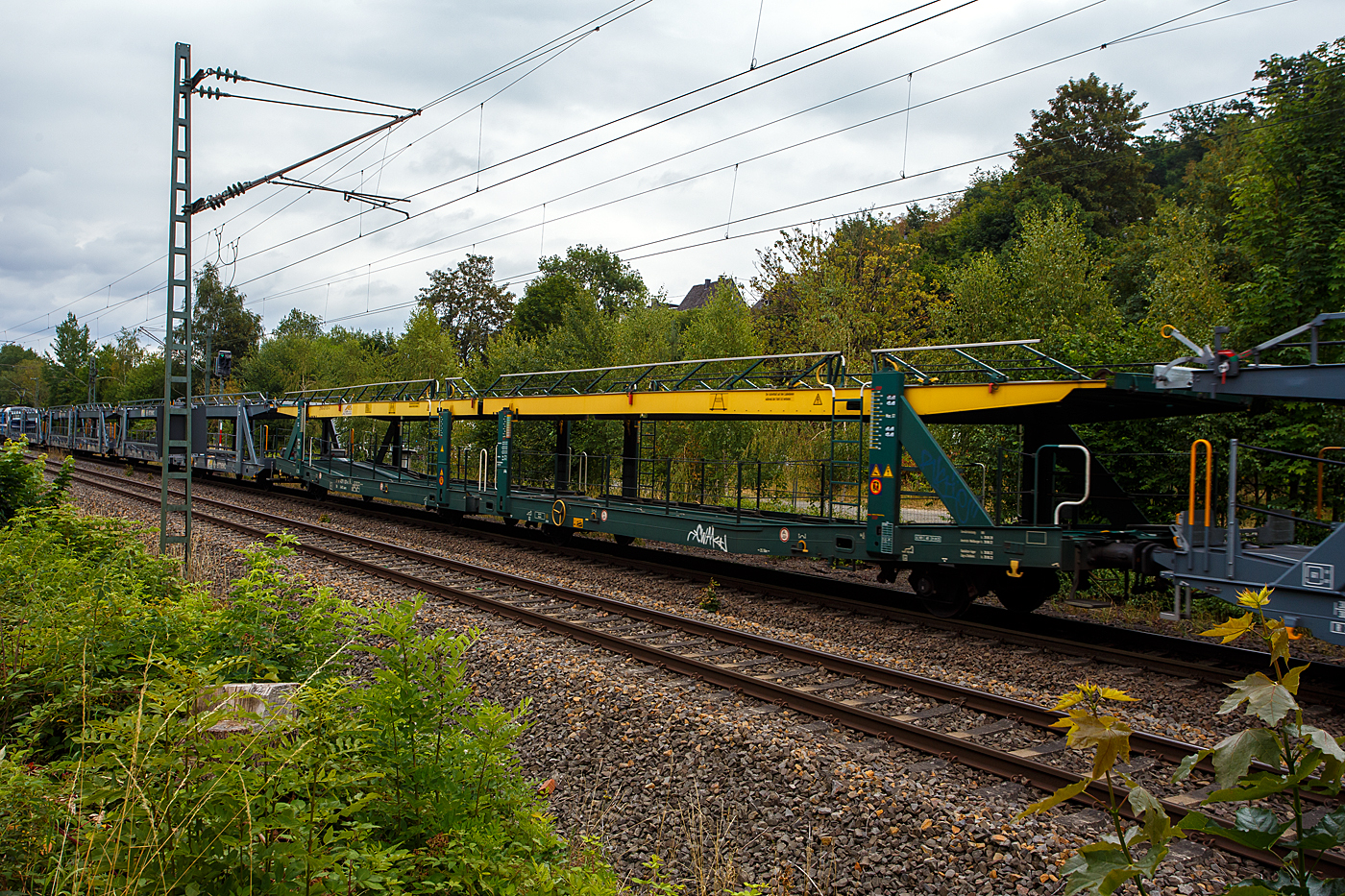

Leerer vierachsiger (2 x 2) offener Doppelstock-Autotransportwagen (Wageneinheit) 25 80 4382 053.3 D-ATG der Gattung Laaeffrs 561 der DB Cargo Logistics GmbH (ex ATG Autotransportlogistic GmbH), am 20 August 2024 im Zugverband bei der Durchfahrt in Kirchen (Sieg).

Die Wagen der Gattung Laaeffrs 561 sind im Rahmen von dem Projekt „Innovativer Güterwagen“ neuentwickelte Wagen. Es ist auch die Antwort auf den sich verändernden Automobilmarkt, auf dem zunehmend größere und schwerere Fahrzeuge gefragt sind (SUV). So eignen sich diese Wagen insbesondere für den europaweiten Transport von großvolumigen Pkws, SUVs und Vans, auch bei kleineren Lichtraumprofilen. Mit der hohen Lastgrenze von 35,5 Tonnen ist der Transport von besonders schweren Fahrzeugen möglich.

Damit sowohl ein typenreiner Transport als auch eine Mischverladung in den unterschiedlichen Lademaßen möglich ist, kann die obere Ladeebene hinsichtlich der Transportstellungen stufenlos eingestellt werden. Flexible Elemente der unteren Ladeebene sowie eine spezielle Geometrie der oberen Ladeebene dienen zusätzlich der effizienteren Ausnutzung des Laderaums bei besonders hohen Pkw.

Zur Ladungssicherung befinden sich auf der oberen und unteren Ladeebene jeweils 32 Radvorleger. Eine Besonderheit ist auch die erhöhte Arbeitssicherheit durch das Klappgeländer auf der oberen Ladeebene.

Die Vorteile auf einen Blick:
– Zweigliedriger, doppelstöckiger Autotransportwagen
– Hohe Lastgrenze
– Große Durchfahrhöhe
– Obere Ladeebene flexibel einstellbar
– Untere Ladeebene mit verstellbaren Elementen für eine höhere Auslastung
– Verringerte Gesamthöhe durch besondere Geometrie der oberen Ladeebene
– Klappbare Absturzsicherung auf der oberen Ladeebene

TECHNISCHE DATEN:
Gattung: Laaeffrs 561
Baujahr: ab 2018
Hersteller (u.a.): Tatravagónka a.s. Poprad (Slowakei)
Spurweite: 1.435 mm
Anzahl der Achsen: 4
Länge über Puffer : 33.000 mm
Ladelänge : 32.080 mm (unten) / 32.550 mm (oben)
Ladebreite : 2.950 mm (unten) / 2.794 mm (oben)
Wagenhöhe: 3.500 mm
Achsabstände: 10.700 / 5.900 / 10.700 mm
Laufraddurchmesser (neu): äußere 760 mm und mittlere 730 mm
Typ der Radsätze: BA 375
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Eigengewicht: 36.500 kg
Nutzlast: 35,5 t ab Streckenklasse B (max. 18 t pro Ebene)
Max. Gewicht je Pkw: 2.800 kg
Kleinster befahrb. Gleisbogenhalbmesser: R 75 m
Höhe des Klappgeländers: 1.100 mm
Bremse: KNORR KE-GP-A (K)
Bremssohle: Jurid 816M
Feststellbremse: Ja
Intern. Verwendungsfähigkeit: TEN-GE
