Im Doppelpack in Betzdorf (Sieg) an der Tankstelle am 25.07.2019, die V100-SP-026 (92 80 1214 016-8 D-SLG) und die V100-SP-028 (92 80 1214 018-4 D-SLG) der SLG - Spitzke Logistik GmbH.

»
»
»
»
Im Doppelpack in Betzdorf (Sieg) an der Tankstelle
(ID 665929)
In Wildegg wartet der SBB De 4/4 1663 mit dem Regionalzug 6735 auf die Rückfahrt Richtung Lenzburg.
Der Tm 98 85 5232 175-0 CH-JÜST mit der ungewohnt grünen Front steht in Villeneuve.



Im Doppelpack in Betzdorf (Sieg) an der Tankstelle am 25.07.2019, die V100-SP-026 (92 80 1214 016-8 D-SLG) und die V100-SP-028 (92 80 1214 018-4 D-SLG) der SLG - Spitzke Logistik GmbH. Leider waren die Tanks bereits gefüllt als ich ankam, so konnte ich sie hier nur von dieser Seite erwischen, dafür konnte ich sie kurzdarauf nochmal einfangen. Die Loks (Umbau aus ex DB V 100.20): Vorne die V100-SP-026 alias 214 016-8 wurde als DB V 100 2152 von Henschel 1964 unter der Fabriknummer 30838 gebaut. Zum 01.01.1968 erfolgte die Umzeichnung in DB 212 152-3, als diese fuhr sie bis zur Ausmusterung 1997. Hinten die V100-SP-028 alias 214 018-4 wurde als DB V 100 2157 ebenfalls von Henschel 1964 unter der Fabriknummer 30843 gebaut. Zum 01.01.1968 erfolgte die Umzeichnung in DB 212 157-2, als diese fuhr sie bis zur Ausmusterung 2001. Im Jahr 2002 gingen beide V 100.20 an ALS - ALSTOM Lokomotiven Service GmbH in Stendal, dort wurden sie 2008 bzw. 2009 gemäß Umbaukonzept BR 214 umgebaut. 2009 gingen beide Loks an die DB Regio AG - Regio Mittelfranken in Nürnberg als DB 214 016-8 und DB 1214 018-4. Im Jahr 2016 kaufte die Spitzke Logistik GmbH beide Los. Das Umbaukonzept BR 214 Ab November 2006 wurde von Alstom und der Gmeinder Lokomotivfabrik Mosbach ein Modernisierungskonzept für die Lokomotiven der ehemaligen Baureihe V 100.20 der DB entwickelt. Auf der Transport & Logistik München im Juni 2007 wurde der Prototyp 214 001 präsentiert, beschriftet als 212 197 der Nordbayerischen Eisenbahn (NBE). Die Bauartzulassung durch das Eisenbahnbundesamt wurde am 20. Mai 2008 erteilt, zugleich die Bezeichnung als Baureihe 1214 im EBA-Fahrzeugregister festgelegt. Für den Umbau werden nur die Rahmen und Drehgestelle bisheriger V 100 nach Aufarbeitung weiterverwendet. Der niedrigere Fahrzeugaufbau ist komplett neu und kantiger ausgefallen. Angetrieben werden die Loks vom neuen Caterpillar-Motor 3508 BSC (970 kW). Technische Daten der BR 214: Spurweite: 1.435 mm (Normalspur) Achsfolge: B´B´ Länge über Puffer: 12.300 mm Drehzapfenabstand: 6.000 mm Drehgestellachsstand: 2.200 mm Größte Höhe über SOK: 4.260 mm Breite: 3.100 mm Treibraddurchmesser: 950 mm (neu) / 870 mm (abgenutzt) abgenutzt Dienstgewicht mit 2/3 Vorräten: 65 t Höchstgeschwindigkeit: 100 km/h Motor: Caterpillar V-8-Viertakt-Dieselmotor mit Turboaufladung und Ladeluftkühlung, vom Typ CAT 3508 B SC Motorhubraum: 34,5 l (Bohrung 170 mm x Hub 190 mm) Motorgewicht: ca. 4.300 kg Motornenndrehzahl : 1.800/min Motorleistung: 970 kW Antriebsleistung: 957 kW Max, Anfahrzugkraft: 210 kN kleinster befahrbarer Gleisbogen: 100 m

Im Doppelpack in Betzdorf (Sieg) an der Tankstelle am 25.07.2019, die V100-SP-026 (92 80 1214 016-8 D-SLG) und die V100-SP-028 (92 80 1214 018-4 D-SLG) der SLG - Spitzke Logistik GmbH. Leider waren die Tanks bereits gefüllt als ich ankam, so konnte ich sie hier nur von dieser Seite erwischen, dafür konnte ich sie kurzdarauf nochmal einfangen.

Die Loks (Umbau aus ex DB V 100.20):
Vorne die V100-SP-026 alias 214 016-8 wurde als DB V 100 2152 von Henschel 1964 unter der Fabriknummer 30838 gebaut. Zum 01.01.1968 erfolgte die Umzeichnung in DB 212 152-3, als diese fuhr sie bis zur Ausmusterung 1997.
Hinten die V100-SP-028 alias 214 018-4 wurde als DB V 100 2157 ebenfalls von Henschel 1964 unter der Fabriknummer 30843 gebaut. Zum 01.01.1968 erfolgte die Umzeichnung in DB 212 157-2, als diese fuhr sie bis zur Ausmusterung 2001.

Im Jahr 2002 gingen beide V 100.20 an ALS - ALSTOM Lokomotiven Service GmbH in Stendal, dort wurden sie 2008 bzw. 2009 gemäß Umbaukonzept "BR 214" umgebaut. 2009 gingen beide Loks an die DB Regio AG - Regio Mittelfranken in Nürnberg als DB 214 016-8 und DB 1214 018-4. Im Jahr 2016 kaufte die Spitzke Logistik GmbH beide Los.

Das Umbaukonzept "BR 214"
Ab November 2006 wurde von Alstom und der Gmeinder Lokomotivfabrik Mosbach ein Modernisierungskonzept für die Lokomotiven der ehemaligen Baureihe V 100.20 der DB entwickelt. Auf der Transport & Logistik München im Juni 2007 wurde der Prototyp 214 001 präsentiert, beschriftet als 212 197 der Nordbayerischen Eisenbahn (NBE). Die Bauartzulassung durch das Eisenbahnbundesamt wurde am 20. Mai 2008 erteilt, zugleich die Bezeichnung als Baureihe 1214 im EBA-Fahrzeugregister festgelegt. Für den Umbau werden nur die Rahmen und Drehgestelle bisheriger V 100 nach Aufarbeitung weiterverwendet. Der niedrigere Fahrzeugaufbau ist komplett neu und kantiger ausgefallen. Angetrieben werden die Loks vom neuen Caterpillar-Motor 3508 BSC (970 kW).

Technische Daten der BR 214:
Spurweite: 1.435 mm (Normalspur)
Achsfolge: B´B´
Länge über Puffer: 12.300 mm
Drehzapfenabstand: 6.000 mm
Drehgestellachsstand: 2.200 mm
Größte Höhe über SOK: 4.260 mm
Breite: 3.100 mm
Treibraddurchmesser: 950 mm (neu) / 870 mm (abgenutzt)
abgenutzt
Dienstgewicht mit 2/3 Vorräten: 65 t
Höchstgeschwindigkeit: 100 km/h
Motor: Caterpillar V-8-Viertakt-Dieselmotor mit Turboaufladung und Ladeluftkühlung, vom Typ CAT 3508 B SC
Motorhubraum: 34,5 l (Bohrung 170 mm x Hub 190 mm)
Motorgewicht: ca. 4.300 kg
Motornenndrehzahl : 1.800/min
Motorleistung: 970 kW
Antriebsleistung: 957 kW
Max, Anfahrzugkraft: 210 kN
kleinster befahrbarer Gleisbogen: 100 m

Armin Schwarz 25.07.2019, 349 Aufrufe, 0 Kommentare

EXIF: Canon Canon EOS 6D, Belichtungsdauer: 1/160, Blende: 10/1, ISO250, Brennweite: 105/1

0 Kommentare, Alle Kommentare
Kommentar verfassen

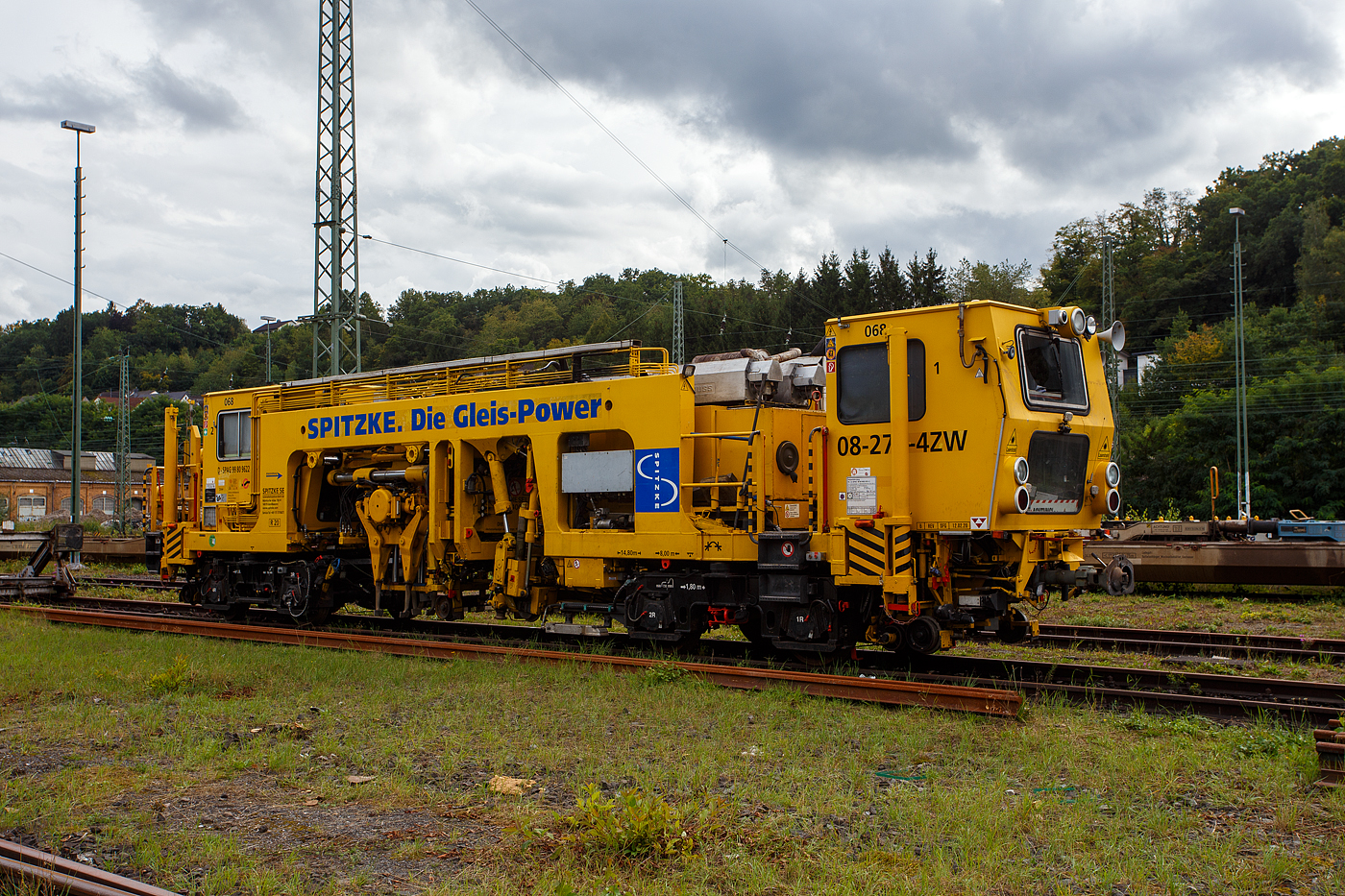

Die selbstverladbare halbautomatische Nivellier-, Hebe-, Richt- und Stopfmaschinen (Zweiwege-Stopfmaschine), D-SPAG 99 80 9622 001-2 „Zicke“ (SPITZKE Maschine 068), ex 97 43 43 510 10-9, vom Typ P&T 08 - 275/4 ZW-Y, der SPITZKE SE (Großbeeren) ist am 14. September 2025 in Betzdorf/Sieg abgestellt. Die selbstverladbare Zweiwege-Universalstopf- und Richtmaschine 08 - 275/4 ZW-Y wurde 1996 von Plasser & Theurer, Export von Bahnbaumaschinen, Gesellschaft m.b.H. in Linz/Donau (A) unter der Maschinen-Nr. 1069 gebaut und an die Spitzke GmbH geliefert. Die 08-275/4 ZW-Y haben 4 Achsen (in 2 Drehgestellen), ein längsverschiebbares Stopfaggregat und ist so auch für Y-Schwellen verwendbar. Die USM 08-275 4/ZWY sind halbautomatisch arbeitende Maschinen für Nivellier-, Hebe-, Richt- und Stopfarbeiten. Sie bearbeiten Weichen und Gleise, auch Gleise mit Y-Schwellen. Ihre Leistungsfähigkeit beweisen die Zweiwege-Universalstopfmaschinen auch beim Gleisbau für Straßenbahnen, U- und S-Bahnen. Mit einer separaten Messfahrt kann die Gleisanlage nach dem Stopfvorgang automatisch protokolliert werden. Durch die Ausstattung mit vier Verladehubzylindern kann sich die Maschine selbstständig aus- und eingleisen, so ist sie selbstverladbar für den Straßentransport auf einen Tieflader. Somit ist ein schienenunabhängiger Transport zur und von der Baustelle möglich. Ebenso kann sich dieser Maschinentyp ohne fremde Ladehilfe aus eigener Kraft auf das Gleis setzen. Zweiwegefahrbare Maschine heißt hier nicht, dass sie eigene Räder (wie die UST 79 S) für den Straßenverkehr besitzt, sondern sie kann sich mit eigener Kraft auf einen Tieflader verladen. Um im Havariefalle das Fahrzeug abschleppen zu können besitzt die Maschine Scharfenberg- und Rockinger-Kupplungen. Die Stopfmaschine kann zusätzlich mit anderen Drehgestellen ausgerüstet werden, um auf Straßenbahnen und auf anderen Spurweiten eingesetzt zu werden. Die Funktionsmerkmale sind: - Wechsel der Arbeitsrichtung auf asphaltierten Überwegen möglich - Flexibler Einsatz im Bauablauf - Zweiwege-Maschine - Transport auf dem Gleis oder auf dem Tieflader - Laden der Maschine auf den Tieflader bzw. vom Tieflader auf das Gleis erfolgt mit eigener Maschinenhydraulik - Richtungslaser - 6-Kanal-Schreiber (08-275 4/ZWY) - Automatischer Leitcomputer ALC mit EM-SAT Datenverarbeitung - Automatische Toleranz-Überwachung für die Arbeitsqualität - Sifa, Indusi und Zugfunkanlage - Einsetzbar auf DB-, Straßenbahn- und U-Bahnstrecken (08-275 4/ZWY) TECHNISCHE DATEN: Spurweite: 1.435 mm (Normalspur), Umbau auf andere möglich Achsfolge: (A'A')(A'A') Länge über Puffer: 14.800 mm Höhe über SO: 3.170 mm Drehzapfenabstand: 8.000 mm Achsabstand in den Drehgestellen: 1.800 mm Treib- und Laufraddurchmesser: 730 mm (neu) Eigengewicht: 36.000 kg Achslast: 9,0 t Motorleistung (Dieselmotor): 170 kW Höchstgeschwindigkeit: 40 km/h (eigen und geschleppt) Min. befahrbarer Gleisbogen: R 20 m Zur Mitfahrt zugelassene Personen: 3 Leistungsparameter der USM 08-275 4/ZWY: Arbeitsleistung bei Durcharbeitung im Gleis: 400 m/h Arbeitsleistung bei Durcharbeitung im Gleis (mit Y-Schwellen): 600 m/h Arbeitsleistung bei Durcharbeitung von Weichen: 5 Weichen in 10 h Arbeitsradius: min. 50 m Fahrradius: min. 20 m Arbeiten in Überhöhung: max. 180 mm Bemerkung: Bekanntlich kommen nach einem Stopfvorgang immer Schotterverteil- und Planiermaschine wie z.B. SSP 110 SW zum Einsatz, aber hier bei dieser ZW-Stopfmaschinen verwendet man meist, da es kleinere Bauabschnitte sind, ZW-Bagger mit entspr. Anbaugeräte (Schotterpflug und hydraulischer Schotterbesen) zum Einsatz. Quelle: Spitzke, Plasser & Theurer und Anschriften. Stand: September 2025
Die selbstverladbare halbautomatische Nivellier-, Hebe-, Richt- und Stopfmaschinen (Zweiwege-Stopfmaschine), D-SPAG 99 80 9622 001-2 „Zicke“ (SPITZKE Maschine 068), ex 97 43 43 510 10-9, vom Typ P&T 08 - 275/4 ZW-Y, der SPITZKE SE (Großbeeren) ist am 14. September 2025 in Betzdorf/Sieg abgestellt. Die selbstverladbare Zweiwege-Universalstopf- und Richtmaschine 08 - 275/4 ZW-Y wurde 1996 von Plasser & Theurer, Export von Bahnbaumaschinen, Gesellschaft m.b.H. in Linz/Donau (A) unter der Maschinen-Nr. 1069 gebaut und an die Spitzke GmbH geliefert. Die 08-275/4 ZW-Y haben 4 Achsen (in 2 Drehgestellen), ein längsverschiebbares Stopfaggregat und ist so auch für Y-Schwellen verwendbar. Die USM 08-275 4/ZWY sind halbautomatisch arbeitende Maschinen für Nivellier-, Hebe-, Richt- und Stopfarbeiten. Sie bearbeiten Weichen und Gleise, auch Gleise mit Y-Schwellen. Ihre Leistungsfähigkeit beweisen die Zweiwege-Universalstopfmaschinen auch beim Gleisbau für Straßenbahnen, U- und S-Bahnen. Mit einer separaten Messfahrt kann die Gleisanlage nach dem Stopfvorgang automatisch protokolliert werden. Durch die Ausstattung mit vier Verladehubzylindern kann sich die Maschine selbstständig aus- und eingleisen, so ist sie selbstverladbar für den Straßentransport auf einen Tieflader. Somit ist ein schienenunabhängiger Transport zur und von der Baustelle möglich. Ebenso kann sich dieser Maschinentyp ohne fremde Ladehilfe aus eigener Kraft auf das Gleis setzen. Zweiwegefahrbare Maschine heißt hier nicht, dass sie eigene Räder (wie die UST 79 S) für den Straßenverkehr besitzt, sondern sie kann sich mit eigener Kraft auf einen Tieflader verladen. Um im Havariefalle das Fahrzeug abschleppen zu können besitzt die Maschine Scharfenberg- und Rockinger-Kupplungen. Die Stopfmaschine kann zusätzlich mit anderen Drehgestellen ausgerüstet werden, um auf Straßenbahnen und auf anderen Spurweiten eingesetzt zu werden. Die Funktionsmerkmale sind: - Wechsel der Arbeitsrichtung auf asphaltierten Überwegen möglich - Flexibler Einsatz im Bauablauf - Zweiwege-Maschine - Transport auf dem Gleis oder auf dem Tieflader - Laden der Maschine auf den Tieflader bzw. vom Tieflader auf das Gleis erfolgt mit eigener Maschinenhydraulik - Richtungslaser - 6-Kanal-Schreiber (08-275 4/ZWY) - Automatischer Leitcomputer ALC mit EM-SAT Datenverarbeitung - Automatische Toleranz-Überwachung für die Arbeitsqualität - Sifa, Indusi und Zugfunkanlage - Einsetzbar auf DB-, Straßenbahn- und U-Bahnstrecken (08-275 4/ZWY) TECHNISCHE DATEN: Spurweite: 1.435 mm (Normalspur), Umbau auf andere möglich Achsfolge: (A'A')(A'A') Länge über Puffer: 14.800 mm Höhe über SO: 3.170 mm Drehzapfenabstand: 8.000 mm Achsabstand in den Drehgestellen: 1.800 mm Treib- und Laufraddurchmesser: 730 mm (neu) Eigengewicht: 36.000 kg Achslast: 9,0 t Motorleistung (Dieselmotor): 170 kW Höchstgeschwindigkeit: 40 km/h (eigen und geschleppt) Min. befahrbarer Gleisbogen: R 20 m Zur Mitfahrt zugelassene Personen: 3 Leistungsparameter der USM 08-275 4/ZWY: Arbeitsleistung bei Durcharbeitung im Gleis: 400 m/h Arbeitsleistung bei Durcharbeitung im Gleis (mit Y-Schwellen): 600 m/h Arbeitsleistung bei Durcharbeitung von Weichen: 5 Weichen in 10 h Arbeitsradius: min. 50 m Fahrradius: min. 20 m Arbeiten in Überhöhung: max. 180 mm Bemerkung: Bekanntlich kommen nach einem Stopfvorgang immer Schotterverteil- und Planiermaschine wie z.B. SSP 110 SW zum Einsatz, aber hier bei dieser ZW-Stopfmaschinen verwendet man meist, da es kleinere Bauabschnitte sind, ZW-Bagger mit entspr. Anbaugeräte (Schotterpflug und hydraulischer Schotterbesen) zum Einsatz. Quelle: Spitzke, Plasser & Theurer und Anschriften. Stand: September 2025
Armin Schwarz

Deutschland / Unternehmen / Spitzke SE (Unternehmensgruppe), Deutschland / Bahndienstfahrzeuge / Stopfmaschinen P&T 08-75 ZW / 08-275 ZW

30 1400x965 Px, 14.09.2025

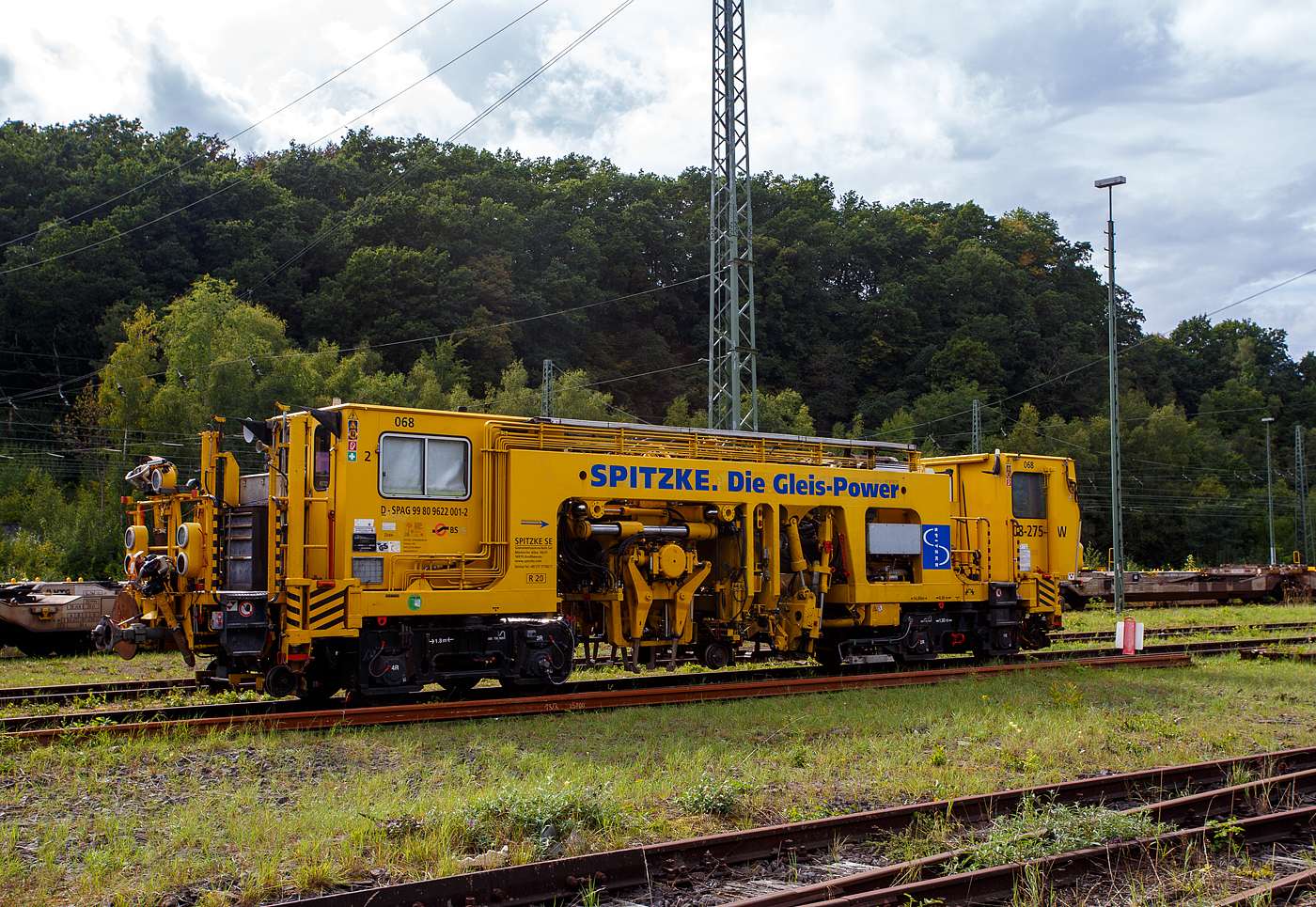

Die selbstverladbare halbautomatische Nivellier-, Hebe-, Richt- und Stopfmaschinen (Zweiwege-Stopfmaschine), D-SPAG 99 80 9622 001-2 „Zicke“ (SPITZKE Maschine 068), ex 97 43 43 510 10-9, vom Typ P&T 08 - 275/4 ZW-Y, der SPITZKE SE (Großbeeren) ist am 14. September 2025 in Betzdorf/Sieg abgestellt. Die selbstverladbare Zweiwege-Universalstopf- und Richtmaschine 08 - 275/4 ZW-Y wurde 1996 von Plasser & Theurer, Export von Bahnbaumaschinen, Gesellschaft m.b.H. in Linz/Donau (A) unter der Maschinen-Nr. 1069 gebaut und an die Spitzke GmbH geliefert. Die 08-275/4 ZW-Y haben 4 Achsen (in 2 Drehgestellen), ein längsverschiebbares Stopfaggregat und ist so auch für Y-Schwellen verwendbar. Die USM 08-275 4/ZWY sind halbautomatisch arbeitende Maschinen für Nivellier-, Hebe-, Richt- und Stopfarbeiten. Sie bearbeiten Weichen und Gleise, auch Gleise mit Y-Schwellen. Ihre Leistungsfähigkeit beweisen die Zweiwege-Universalstopfmaschinen auch beim Gleisbau für Straßenbahnen, U- und S-Bahnen. Mit einer separaten Messfahrt kann die Gleisanlage nach dem Stopfvorgang automatisch protokolliert werden. Durch die Ausstattung mit vier Verladehubzylindern kann sich die Maschine selbstständig aus- und eingleisen, so ist sie selbstverladbar für den Straßentransport auf einen Tieflader. Somit ist ein schienenunabhängiger Transport zur und von der Baustelle möglich. Ebenso kann sich dieser Maschinentyp ohne fremde Ladehilfe aus eigener Kraft auf das Gleis setzen. Zweiwegefahrbare Maschine heißt hier nicht, dass sie eigene Räder (wie die UST 79 S) für den Straßenverkehr besitzt, sondern sie kann sich mit eigener Kraft auf einen Tieflader verladen. Um im Havariefalle das Fahrzeug abschleppen zu können besitzt die Maschine Scharfenberg- und Rockinger-Kupplungen. Die Stopfmaschine kann zusätzlich mit anderen Drehgestellen ausgerüstet werden, um auf Straßenbahnen und auf anderen Spurweiten eingesetzt zu werden. Die Funktionsmerkmale sind: - Wechsel der Arbeitsrichtung auf asphaltierten Überwegen möglich - Flexibler Einsatz im Bauablauf - Zweiwege-Maschine - Transport auf dem Gleis oder auf dem Tieflader - Laden der Maschine auf den Tieflader bzw. vom Tieflader auf das Gleis erfolgt mit eigener Maschinenhydraulik - Richtungslaser - 6-Kanal-Schreiber (08-275 4/ZWY) - Automatischer Leitcomputer ALC mit EM-SAT Datenverarbeitung - Automatische Toleranz-Überwachung für die Arbeitsqualität - Sifa, Indusi und Zugfunkanlage - Einsetzbar auf DB-, Straßenbahn- und U-Bahnstrecken (08-275 4/ZWY) TECHNISCHE DATEN: Spurweite: 1.435 mm (Normalspur), Umbau auf andere möglich Achsfolge: (A'A')(A'A') Länge über Puffer: 14.800 mm Höhe über SO: 3.170 mm Drehzapfenabstand: 8.000 mm Achsabstand in den Drehgestellen: 1.800 mm Treib- und Laufraddurchmesser: 730 mm (neu) Eigengewicht: 36.000 kg Achslast: 9,0 t Motorleistung (Dieselmotor): 170 kW Höchstgeschwindigkeit: 40 km/h (eigen und geschleppt) Min. befahrbarer Gleisbogen: R 20 m Zur Mitfahrt zugelassene Personen: 3 Leistungsparameter der USM 08-275 4/ZWY: Arbeitsleistung bei Durcharbeitung im Gleis: 400 m/h Arbeitsleistung bei Durcharbeitung im Gleis (mit Y-Schwellen): 600 m/h Arbeitsleistung bei Durcharbeitung von Weichen: 5 Weichen in 10 h Arbeitsradius: min. 50 m Fahrradius: min. 20 m Arbeiten in Überhöhung: max. 180 mm Bemerkung: Bekanntlich kommen nach einem Stopfvorgang immer Schotterverteil- und Planiermaschine wie z.B. SSP 110 SW zum Einsatz, aber hier bei dieser ZW-Stopfmaschinen verwendet man meist, da es kleinere Bauabschnitte sind, ZW-Bagger mit entspr. Anbaugeräte (Schotterpflug und hydraulischer Schotterbesen) zum Einsatz. Quelle: Spitzke, Plasser & Theurer und Anschriften. Stand: September 2025
Die selbstverladbare halbautomatische Nivellier-, Hebe-, Richt- und Stopfmaschinen (Zweiwege-Stopfmaschine), D-SPAG 99 80 9622 001-2 „Zicke“ (SPITZKE Maschine 068), ex 97 43 43 510 10-9, vom Typ P&T 08 - 275/4 ZW-Y, der SPITZKE SE (Großbeeren) ist am 14. September 2025 in Betzdorf/Sieg abgestellt. Die selbstverladbare Zweiwege-Universalstopf- und Richtmaschine 08 - 275/4 ZW-Y wurde 1996 von Plasser & Theurer, Export von Bahnbaumaschinen, Gesellschaft m.b.H. in Linz/Donau (A) unter der Maschinen-Nr. 1069 gebaut und an die Spitzke GmbH geliefert. Die 08-275/4 ZW-Y haben 4 Achsen (in 2 Drehgestellen), ein längsverschiebbares Stopfaggregat und ist so auch für Y-Schwellen verwendbar. Die USM 08-275 4/ZWY sind halbautomatisch arbeitende Maschinen für Nivellier-, Hebe-, Richt- und Stopfarbeiten. Sie bearbeiten Weichen und Gleise, auch Gleise mit Y-Schwellen. Ihre Leistungsfähigkeit beweisen die Zweiwege-Universalstopfmaschinen auch beim Gleisbau für Straßenbahnen, U- und S-Bahnen. Mit einer separaten Messfahrt kann die Gleisanlage nach dem Stopfvorgang automatisch protokolliert werden. Durch die Ausstattung mit vier Verladehubzylindern kann sich die Maschine selbstständig aus- und eingleisen, so ist sie selbstverladbar für den Straßentransport auf einen Tieflader. Somit ist ein schienenunabhängiger Transport zur und von der Baustelle möglich. Ebenso kann sich dieser Maschinentyp ohne fremde Ladehilfe aus eigener Kraft auf das Gleis setzen. Zweiwegefahrbare Maschine heißt hier nicht, dass sie eigene Räder (wie die UST 79 S) für den Straßenverkehr besitzt, sondern sie kann sich mit eigener Kraft auf einen Tieflader verladen. Um im Havariefalle das Fahrzeug abschleppen zu können besitzt die Maschine Scharfenberg- und Rockinger-Kupplungen. Die Stopfmaschine kann zusätzlich mit anderen Drehgestellen ausgerüstet werden, um auf Straßenbahnen und auf anderen Spurweiten eingesetzt zu werden. Die Funktionsmerkmale sind: - Wechsel der Arbeitsrichtung auf asphaltierten Überwegen möglich - Flexibler Einsatz im Bauablauf - Zweiwege-Maschine - Transport auf dem Gleis oder auf dem Tieflader - Laden der Maschine auf den Tieflader bzw. vom Tieflader auf das Gleis erfolgt mit eigener Maschinenhydraulik - Richtungslaser - 6-Kanal-Schreiber (08-275 4/ZWY) - Automatischer Leitcomputer ALC mit EM-SAT Datenverarbeitung - Automatische Toleranz-Überwachung für die Arbeitsqualität - Sifa, Indusi und Zugfunkanlage - Einsetzbar auf DB-, Straßenbahn- und U-Bahnstrecken (08-275 4/ZWY) TECHNISCHE DATEN: Spurweite: 1.435 mm (Normalspur), Umbau auf andere möglich Achsfolge: (A'A')(A'A') Länge über Puffer: 14.800 mm Höhe über SO: 3.170 mm Drehzapfenabstand: 8.000 mm Achsabstand in den Drehgestellen: 1.800 mm Treib- und Laufraddurchmesser: 730 mm (neu) Eigengewicht: 36.000 kg Achslast: 9,0 t Motorleistung (Dieselmotor): 170 kW Höchstgeschwindigkeit: 40 km/h (eigen und geschleppt) Min. befahrbarer Gleisbogen: R 20 m Zur Mitfahrt zugelassene Personen: 3 Leistungsparameter der USM 08-275 4/ZWY: Arbeitsleistung bei Durcharbeitung im Gleis: 400 m/h Arbeitsleistung bei Durcharbeitung im Gleis (mit Y-Schwellen): 600 m/h Arbeitsleistung bei Durcharbeitung von Weichen: 5 Weichen in 10 h Arbeitsradius: min. 50 m Fahrradius: min. 20 m Arbeiten in Überhöhung: max. 180 mm Bemerkung: Bekanntlich kommen nach einem Stopfvorgang immer Schotterverteil- und Planiermaschine wie z.B. SSP 110 SW zum Einsatz, aber hier bei dieser ZW-Stopfmaschinen verwendet man meist, da es kleinere Bauabschnitte sind, ZW-Bagger mit entspr. Anbaugeräte (Schotterpflug und hydraulischer Schotterbesen) zum Einsatz. Quelle: Spitzke, Plasser & Theurer und Anschriften. Stand: September 2025
Armin Schwarz

Deutschland / Unternehmen / Spitzke SE (Unternehmensgruppe), Deutschland / Bahndienstfahrzeuge / Stopfmaschinen P&T 08-75 ZW / 08-275 ZW

32 1400x933 Px, 14.09.2025

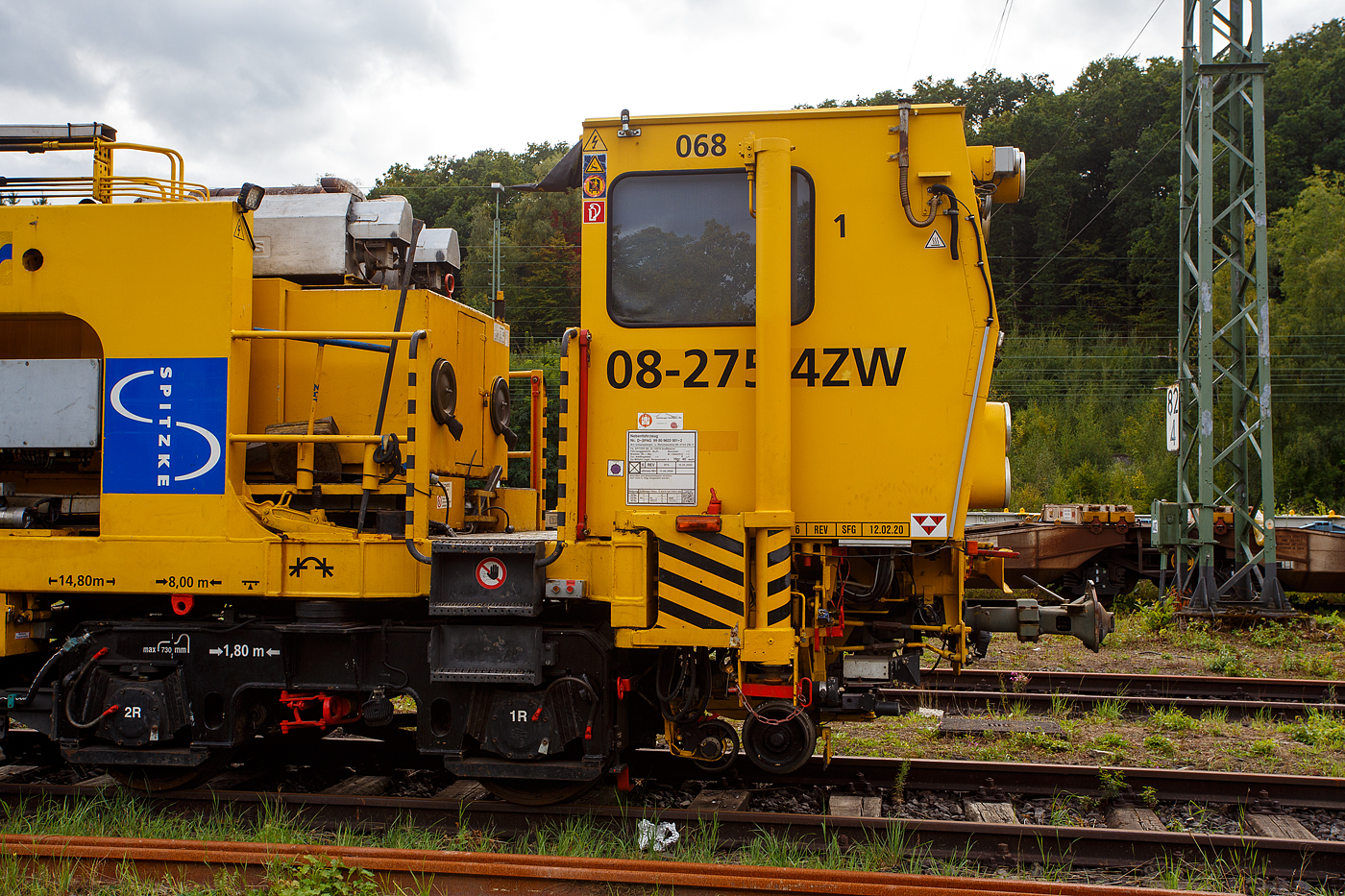

Detailbild der selbstverladbare halbautomatische Nivellier-, Hebe-, Richt- und Stopfmaschinen (Zweiwege-Stopfmaschine), D-SPAG 99 80 9622 001-2 „Zicke“ (SPITZKE Maschine 068), ex 97 43 43 510 10-9, vom Typ P&T 08 - 275/4 ZW-Y, der SPITZKE SE (Großbeeren) abgestellt am 14. September 2025 in Betzdorf/Sieg.
Detailbild der selbstverladbare halbautomatische Nivellier-, Hebe-, Richt- und Stopfmaschinen (Zweiwege-Stopfmaschine), D-SPAG 99 80 9622 001-2 „Zicke“ (SPITZKE Maschine 068), ex 97 43 43 510 10-9, vom Typ P&T 08 - 275/4 ZW-Y, der SPITZKE SE (Großbeeren) abgestellt am 14. September 2025 in Betzdorf/Sieg.
Armin Schwarz

Deutschland / Unternehmen / Spitzke SE (Unternehmensgruppe), Deutschland / Bahndienstfahrzeuge / Stopfmaschinen P&T 08-75 ZW / 08-275 ZW

26 1400x933 Px, 14.09.2025

In Betzdorf/Sieg am 14 September 2025 abgelegte Gleisbau-Anbaugeräte für ZW-Bagger der SPITZKE SE (Großbeeren). Vorne ein Schotterpflug S1, mit diesem wird immer eine Gleishälfte planiert. Das Umsetzen des Schotters von links nach rechts und umgekehrt ist durch das Verstellen der Seitenklappen kein Problem. Das aufwendige Umsetzen des Schotters mittels Greifer oder Schaufel entfällt. Einstellungsmöglichkeiten der Seitenbleche: • Seitenbleche werden V-Förmig angeordnet, wenn der vorhandene Schotter nur verteilt und die Schwellen gereinigt werden sollen. • Außen liegender Schotter wird in die Mitte befördert, durch einfaches Umschwenken der Seitenbleche. Um Schotter von innen nach außen zu befördern, werden die Bleche nur entgegengesetzt angeordnet. • Soll der Schotter nach außen befördert werden, dann werden die Seitenblech entsprechend entgegengesetzt eingestellt. Das Gewicht von dem Schotterpflug S1 beträgt 800 kg. Hinten ein hydraulischer Schotterbesen HSB 2, mit diesem wird der Schotter im ganzen Gleis gekehrt. Einsatzmöglichkeiten: Der Schotterbesen ist durch seine Kompaktheit und seine höhenverstellbaren Führungsrollen in jedem Gleis einsetzbar. Ob Betonschwellen oder Holzschwellen, er ist überall verwendbar. Selbst die Förderrichtung des Schotters nach links oder rechts kann vom Bagger aus umgestellt werden. Der Schotterbesen wird in den Baggerstiel eingeführt oder wie hier der Bagger nimmt ihn mit Schnellwechselsystem auf. Dann müssen noch die Hydraulikleitungen verbunden, was sich hier mit Liebherr-Schnellwechselsystem LIKUFIX erübrigt, da auch die Hydraulikanschüsse gleichzeitig ankuppelt. Nun kann der Bagger den Schotterbesen über das Gleis schieben. Durch die Verstellbarkeit der Seitenklappen, kann festgelegt werden, wie weit der Schotter nach außen geworfen wird. Funktionsbeschreibung: Die grundlegende Funktion des Schotterbesens ist das Entfernen von überschüssigem Schotter im Gleis, hierzu rotiert die Schotterbürste. Ideal ist der Einsatz des Schotterbesens in Kombination mit einem Schotterpflug. Der Schotter kann dabei nach rechts oder links ausgeworfen werden. Durch den Vortrieb des Trägergerätes wird der Schotterbesen, ohne Druck auf ihn auszuüben, nach vorne geschoben. Durch Betätigen der Greifer-drehen-Funktion, kann die zu reinigende Höhe eingestellt werden. Durch die Greifer-öffnen/schließen-Funktion wird der Besen in Rotation versetzt, und das Förderband arbeitet. Je nachdem, ob Greifer öffnen oder schließen betätigt wird, wirft das Förderband den Schotter nach rechts oder links aus. TECHNISCH DATEN: Gewicht: 2.850 kg Transportmaße (Breite x Länge x Höhe): 2.780 x 2.120 x 1.300 mm Betriebsdruck: 210 bar Fördervolumen: min. 120 L/min Voraussetzungen am Bagger: 2 Leitungen Greifer öffnen – schließen, 2 Leitungen Greifer drehen, sowie 1 Leitung für Tankrücklauf. Quelle: Richter&Müller HandelsGmbH, Dormagen Stand: September 2025
In Betzdorf/Sieg am 14 September 2025 abgelegte Gleisbau-Anbaugeräte für ZW-Bagger der SPITZKE SE (Großbeeren). Vorne ein Schotterpflug S1, mit diesem wird immer eine Gleishälfte planiert. Das Umsetzen des Schotters von links nach rechts und umgekehrt ist durch das Verstellen der Seitenklappen kein Problem. Das aufwendige Umsetzen des Schotters mittels Greifer oder Schaufel entfällt. Einstellungsmöglichkeiten der Seitenbleche: • Seitenbleche werden V-Förmig angeordnet, wenn der vorhandene Schotter nur verteilt und die Schwellen gereinigt werden sollen. • Außen liegender Schotter wird in die Mitte befördert, durch einfaches Umschwenken der Seitenbleche. Um Schotter von innen nach außen zu befördern, werden die Bleche nur entgegengesetzt angeordnet. • Soll der Schotter nach außen befördert werden, dann werden die Seitenblech entsprechend entgegengesetzt eingestellt. Das Gewicht von dem Schotterpflug S1 beträgt 800 kg. Hinten ein hydraulischer Schotterbesen HSB 2, mit diesem wird der Schotter im ganzen Gleis gekehrt. Einsatzmöglichkeiten: Der Schotterbesen ist durch seine Kompaktheit und seine höhenverstellbaren Führungsrollen in jedem Gleis einsetzbar. Ob Betonschwellen oder Holzschwellen, er ist überall verwendbar. Selbst die Förderrichtung des Schotters nach links oder rechts kann vom Bagger aus umgestellt werden. Der Schotterbesen wird in den Baggerstiel eingeführt oder wie hier der Bagger nimmt ihn mit Schnellwechselsystem auf. Dann müssen noch die Hydraulikleitungen verbunden, was sich hier mit Liebherr-Schnellwechselsystem LIKUFIX erübrigt, da auch die Hydraulikanschüsse gleichzeitig ankuppelt. Nun kann der Bagger den Schotterbesen über das Gleis schieben. Durch die Verstellbarkeit der Seitenklappen, kann festgelegt werden, wie weit der Schotter nach außen geworfen wird. Funktionsbeschreibung: Die grundlegende Funktion des Schotterbesens ist das Entfernen von überschüssigem Schotter im Gleis, hierzu rotiert die Schotterbürste. Ideal ist der Einsatz des Schotterbesens in Kombination mit einem Schotterpflug. Der Schotter kann dabei nach rechts oder links ausgeworfen werden. Durch den Vortrieb des Trägergerätes wird der Schotterbesen, ohne Druck auf ihn auszuüben, nach vorne geschoben. Durch Betätigen der Greifer-drehen-Funktion, kann die zu reinigende Höhe eingestellt werden. Durch die Greifer-öffnen/schließen-Funktion wird der Besen in Rotation versetzt, und das Förderband arbeitet. Je nachdem, ob Greifer öffnen oder schließen betätigt wird, wirft das Förderband den Schotter nach rechts oder links aus. TECHNISCH DATEN: Gewicht: 2.850 kg Transportmaße (Breite x Länge x Höhe): 2.780 x 2.120 x 1.300 mm Betriebsdruck: 210 bar Fördervolumen: min. 120 L/min Voraussetzungen am Bagger: 2 Leitungen Greifer öffnen – schließen, 2 Leitungen Greifer drehen, sowie 1 Leitung für Tankrücklauf. Quelle: Richter&Müller HandelsGmbH, Dormagen Stand: September 2025
Armin Schwarz

Deutschland / Unternehmen / Spitzke SE (Unternehmensgruppe), Deutschland / Bahndienstfahrzeuge / Zubehör, wie Anbaugeräte etc.

27 1400x959 Px, 14.09.2025
