Sechsachsiger Drehgestellflachwagen, mit Lademulden für Coiltransporte (Blechrollen), 31 80 4868 610-5, der Gattung Sahmms 711.0, der DB Cargo AG, abgestellt am 08.11.2015 in Kreuztal.

»
»
»
»
Sechsachsiger Drehgestellflachwagen, mit Lademulden für Coiltransporte (Blechrollen), 31
(ID 801545)
Die 193 323-3 (91 80 6193 323-3 D-DB) der DB Cargo AG fährt am 27.01.2023 mit einem „HUPAC“ KLV-Zug durch Rudersdorf (Kr.
Sechsachsiger Drehgestellflachwagen, mit Lademulden für Coiltransporte (Blechrollen), 31 80 4868 610-5, der Gattung Sahmms 711.0, der DB Cargo AG, abgestellt am 08.11.2015 in Kreuztal.



Sechsachsiger Drehgestellflachwagen, mit Lademulden für Coiltransporte (Blechrollen), 31 80 4868 610-5, der Gattung Sahmms 711.0, der DB Cargo AG, abgestellt am 08.11.2015 in Kreuztal. am 27.01.2023 im Zugverband bei der Durchfahrt in Rudersdorf (Kr. Siegen), beladen mit drei Warmband-Coils. Solch ein Coil wiegt 25 bis 30 t, da ist schnell die Lastgrenze erreicht. Von diesen Wagen wurden 450 Stück zwischen 1991 und 1993 von Waggonbau Graaff (eine Tochter der VTG AG) gebaut. Der Wagen ist speziell für die Beförderung schwerer nicht witterungsempfindlicher Blechrollen geeignet. Das Untergestell besteht aus zwei durchgehenden äußeren Langträgern aus St 52, die durch die beiden Hauptquerträger - eine Schweißkonstruktion aus St 52-Blechen - und weiteren Walzprofilträgern verbunden sind. Es ist für eine Belastung entsprechend 22,5 t Radsatzlast ausgelegt. Alle Querträger sind sattelförmig angeordnet, mit geleichterten Stegblechen verbunden und bilden 7 Lademulden. Die Mulden selbst bestehen aus 8 mm dicken Stahlblechen und haben im oberen Bereich eine Neigung von 45° und im unteren Bereich für Blechrollen kleineren Durchmessers eine Neigung von 30°. TECHNISCHE DATEN: Spurweite: 1.435 mm Anzahl der Achsen: 6 in zwei Drehgestellen Länge über Puffer: 16.400 mm Drehzapfenabstand: 9.400 mm Achsabstand im Drehgestell: 3.400 (2 × 1.700) mm Drehgestell Bauart: 714 Gesamter Radsatzstand: 12.800 mm Ladelänge: 14.920 mm Ladebreite in den Mulden: 2.455 mm Max. Coil-Ø: 2.500 mm Höchstgeschwindigkeit: 100 km/h (beladen) /120 km/h (leer) Zuladung bei Lastgrenze S (intern.): 74,1 t (ab Streckenklasse D) Zuladung auf DB Netz ab Streckenklasse CE: 89,1 t (max.100 km/h) Max. Tragfähigkeit: 104 t (bauartspezifische Tragfähigkeit) Eigengewicht: 30.350 kg Kleinster bef. Gleisbogenradius: R 75 m Bauart der Bremse: KE-GP (LL) Bremssohle: IP 116 Intern. Verwendungsfähigkeit: RIV

Sechsachsiger Drehgestellflachwagen, mit Lademulden für Coiltransporte (Blechrollen), 31 80 4868 610-5, der Gattung Sahmms 711.0, der DB Cargo AG, abgestellt am 08.11.2015 in Kreuztal. am 27.01.2023 im Zugverband bei der Durchfahrt in Rudersdorf (Kr. Siegen), beladen mit drei Warmband-Coils. Solch ein Coil wiegt 25 bis 30 t, da ist schnell die Lastgrenze erreicht.

Von diesen Wagen wurden 450 Stück zwischen 1991 und 1993 von Waggonbau Graaff (eine Tochter der VTG AG) gebaut.

Der Wagen ist speziell für die Beförderung schwerer nicht witterungsempfindlicher Blechrollen geeignet. Das Untergestell besteht aus zwei durchgehenden äußeren Langträgern aus St 52, die durch die beiden Hauptquerträger - eine Schweißkonstruktion aus St 52-Blechen - und weiteren Walzprofilträgern verbunden sind. Es ist für eine Belastung entsprechend 22,5 t Radsatzlast ausgelegt. Alle Querträger sind sattelförmig angeordnet, mit geleichterten Stegblechen verbunden und bilden 7 Lademulden. Die Mulden selbst bestehen aus 8 mm dicken Stahlblechen und haben im oberen Bereich eine Neigung von 45° und im unteren Bereich für Blechrollen kleineren Durchmessers eine Neigung von 30°.

TECHNISCHE DATEN:
Spurweite: 1.435 mm
Anzahl der Achsen: 6 in zwei Drehgestellen
Länge über Puffer: 16.400 mm
Drehzapfenabstand: 9.400 mm
Achsabstand im Drehgestell: 3.400 (2 × 1.700) mm
Drehgestell Bauart: 714
Gesamter Radsatzstand: 12.800 mm
Ladelänge: 14.920 mm
Ladebreite in den Mulden: 2.455 mm
Max. Coil-Ø: 2.500 mm
Höchstgeschwindigkeit: 100 km/h (beladen) /120 km/h (leer)
Zuladung bei Lastgrenze S (intern.): 74,1 t (ab Streckenklasse D)
Zuladung auf DB Netz ab Streckenklasse CE: 89,1 t (max.100 km/h)
Max. Tragfähigkeit: 104 t (bauartspezifische Tragfähigkeit)
Eigengewicht: 30.350 kg
Kleinster bef. Gleisbogenradius: R 75 m
Bauart der Bremse: KE-GP (LL)
Bremssohle: IP 116
Intern. Verwendungsfähigkeit: RIV

Armin Schwarz 28.01.2023, 138 Aufrufe, 0 Kommentare

EXIF: Canon Canon EOS 6D, Belichtungsdauer: 1/500, Blende: 9/1, ISO1250, Brennweite: 24/1

0 Kommentare, Alle Kommentare
Kommentar verfassen

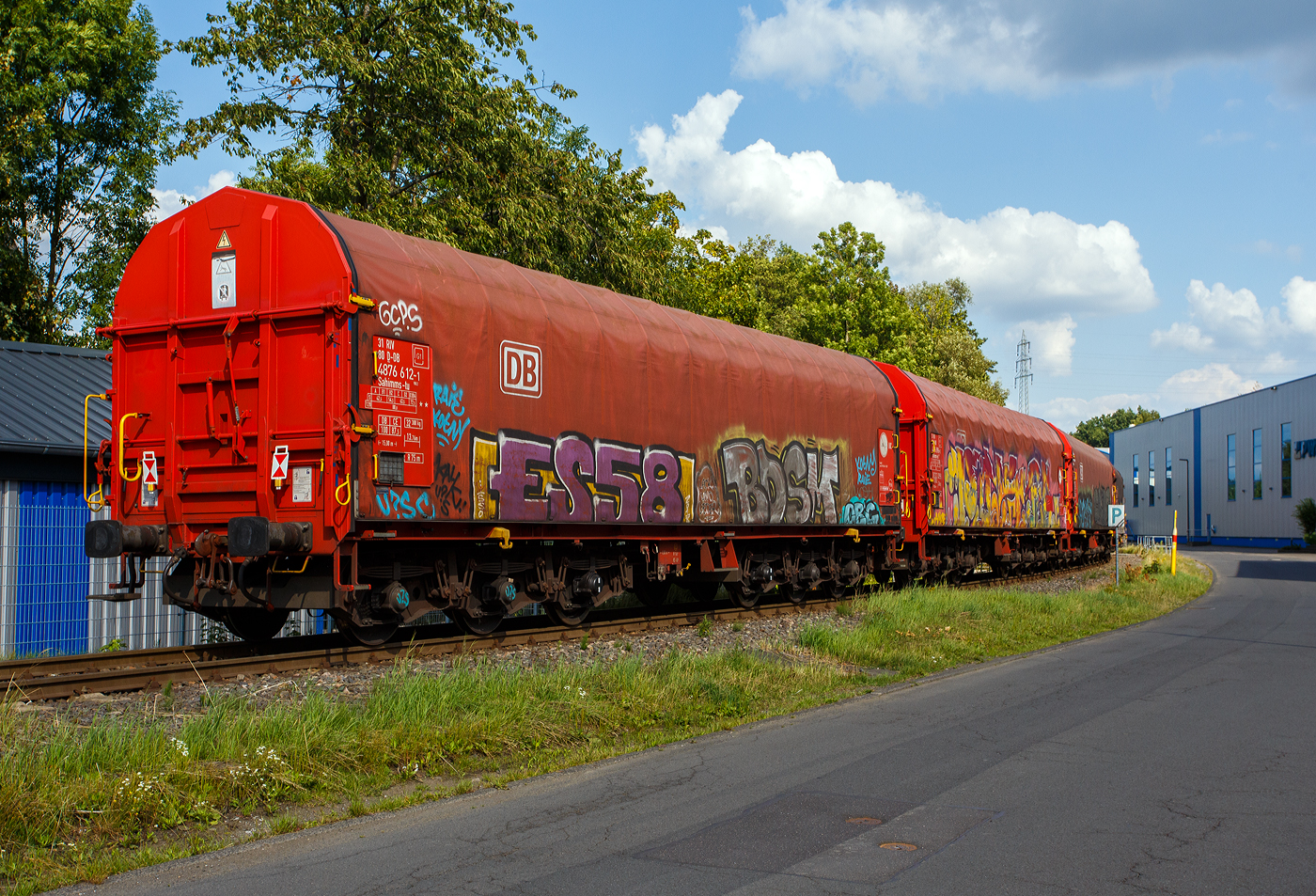

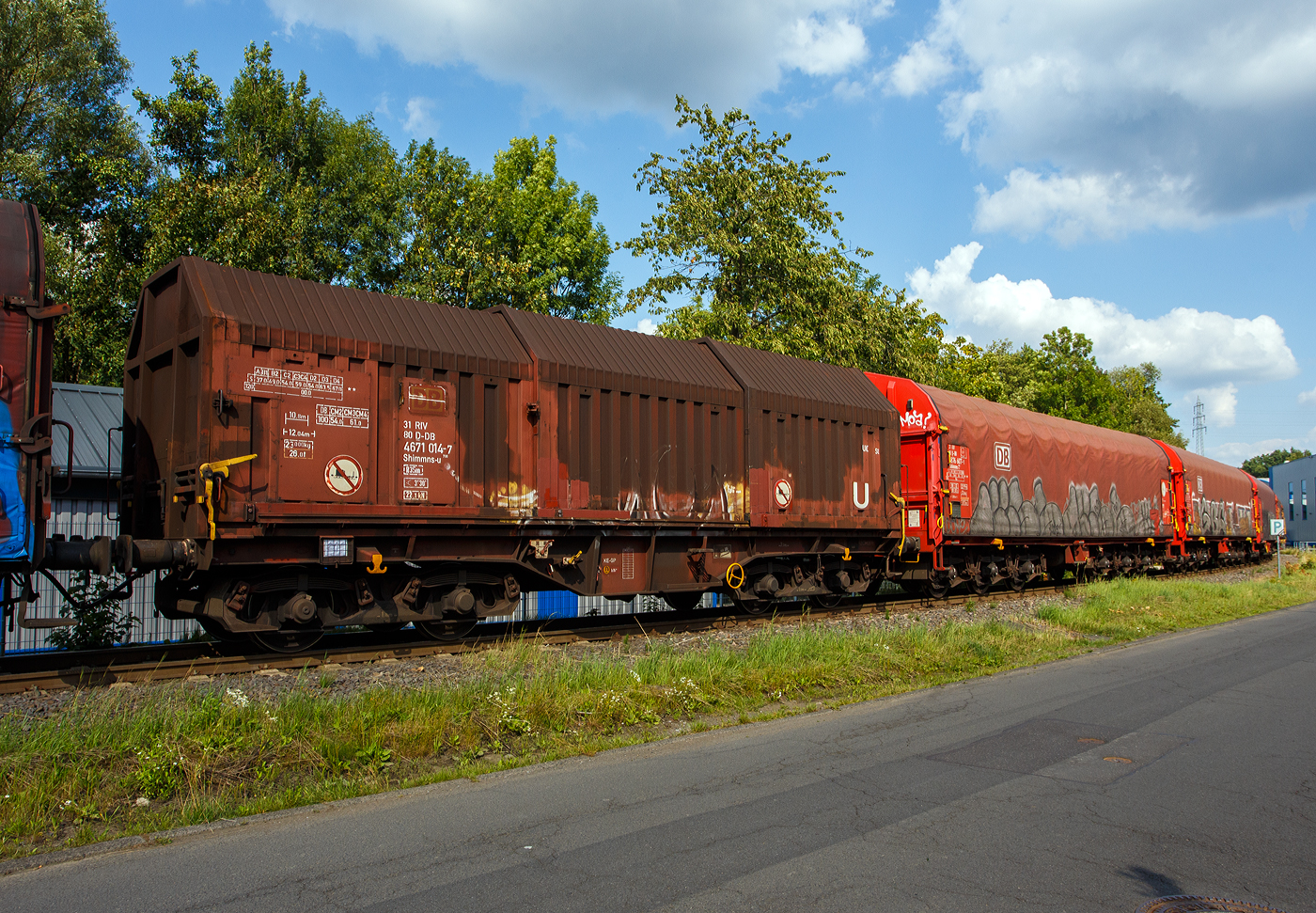

Vierachsiger Drehgestell-Flachwagen mit verschiebbarem Planenverdeck und Lademulden für Coil-/Spaltbandtransporte 31 80 4671 407-3 D-DB, der Gattung Shimmns-ttu 708.4, der DB Cargo AG, abgestellt im Zugverband (Übergabegüterzug) am 26 September 2024 in Herdorf auf dem Rbf der Kreisbahn Siegen-Wittgenstein (KSW). Der Wagen wurde1992 unter der Fabriknummer 1100, von LHB - Linke-Hofmann-Busch GmbH in Salzgitter-Watenstedt gebaut. Die Drehgestelle der Bauart LHB 82 (DB BA 589) mit Parabelfedern u.a. unter der Fabriknummer 42185. Ursprünglich waren die Wagen mit verschiebbaren Teleskophauben der Shimmns-u 708 ausgeführt, ab 2018 werden die zu Wagen mit verschiebbarem Planenverdeck der Gattung Shimmns-ttu 708.4 umgebaut. TECHNISCHE DATEN: Spurweite: 1.435 mm (Normalspur) Achsenanzahl: 4 (in 2 Drehgestelle) Länge über Puffer: 12.040 mm Länge der Ladefläche: 10.800 mm Drehzapfenabstand: 7.000 mm Achsabstand im Drehgestell: 1.800 mm Laufraddurchmesser: 920 mm (neu) Eigengewicht: 20.000 kg Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer) Maximales Ladegewicht: 66,0 t (ab Streckenklasse D4), bei DB auch CM2 – 54,0t Max. Ladegewicht auf DB Netz auch: 54,0 t bei CM2 / 60,0 t ab CM3 Kleinster bef. Gleisbogenradius: 35 m Bauart der Bremse: KE-GP (LL) Bremssohle: IB 116 Handbremse: Ja Intern. Verwendungsfähigkeit: RIV / G1 Hersteller der Plane: Schleswiger Tauwerkfabrik Oellerking GmbH & Co. KG
Vierachsiger Drehgestell-Flachwagen mit verschiebbarem Planenverdeck und Lademulden für Coil-/Spaltbandtransporte 31 80 4671 407-3 D-DB, der Gattung Shimmns-ttu 708.4, der DB Cargo AG, abgestellt im Zugverband (Übergabegüterzug) am 26 September 2024 in Herdorf auf dem Rbf der Kreisbahn Siegen-Wittgenstein (KSW). Der Wagen wurde1992 unter der Fabriknummer 1100, von LHB - Linke-Hofmann-Busch GmbH in Salzgitter-Watenstedt gebaut. Die Drehgestelle der Bauart LHB 82 (DB BA 589) mit Parabelfedern u.a. unter der Fabriknummer 42185. Ursprünglich waren die Wagen mit verschiebbaren Teleskophauben der Shimmns-u 708 ausgeführt, ab 2018 werden die zu Wagen mit verschiebbarem Planenverdeck der Gattung Shimmns-ttu 708.4 umgebaut. TECHNISCHE DATEN: Spurweite: 1.435 mm (Normalspur) Achsenanzahl: 4 (in 2 Drehgestelle) Länge über Puffer: 12.040 mm Länge der Ladefläche: 10.800 mm Drehzapfenabstand: 7.000 mm Achsabstand im Drehgestell: 1.800 mm Laufraddurchmesser: 920 mm (neu) Eigengewicht: 20.000 kg Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer) Maximales Ladegewicht: 66,0 t (ab Streckenklasse D4), bei DB auch CM2 – 54,0t Max. Ladegewicht auf DB Netz auch: 54,0 t bei CM2 / 60,0 t ab CM3 Kleinster bef. Gleisbogenradius: 35 m Bauart der Bremse: KE-GP (LL) Bremssohle: IB 116 Handbremse: Ja Intern. Verwendungsfähigkeit: RIV / G1 Hersteller der Plane: Schleswiger Tauwerkfabrik Oellerking GmbH & Co. KG
Armin Schwarz

Deutschland / Wagen / Güterwagen der Gattung S... (für Coiltransporte), allgemein Europa / Güterwagen / Gattung S... (für Coiltransporte)

30 1400x933 Px, 27.09.2024

Detailbild eines zweiachsigen Güterwagen-Drehgestells mit Radsatzlast 22,5 t der Bauart LHB 82 (DB BA 589) mit Parabelfedern, hier von dem vierachsiger Drehgestell-Flachwagen mit verschiebbarem Planenverdeck und Lademulden für Coiltransporte, 31 80 4671 407-3 D-DB, der Gattung Shimmns-ttu 708.4, der DB Cargo, hier am 26 September 2024 im Zugverband, auf dem KSW Rbf in Herdorf (Betriebsstätte Freien Grunder Eisenbahn - NE 447). Aufnahme vom öffentlichen Geh- und Radweg. Der Wagen wurde1992 unter der Fabriknummer 1100, das Drehgestell unter der Fabriknummer 42185, von LHB - Linke-Hofmann-Busch GmbH in Salzgitter-Watenstedt gebaut. TECHNISCHE DATEN des Drehgestells: Spurweite: 1.435 mm (Normalspur) Gewicht: ca. 4.800 kg Achsabstand: 1.800 mm Max. Achslast: 22,5 t Für Wagen (bremstechnisch) bis Geschwindigkeit max. Achslast 22,5 t: 100 km/h Für Wagen (lauftechnisch) bis Geschwindigkeit max. Achslast 22,5 t: 120 km/h
Detailbild eines zweiachsigen Güterwagen-Drehgestells mit Radsatzlast 22,5 t der Bauart LHB 82 (DB BA 589) mit Parabelfedern, hier von dem vierachsiger Drehgestell-Flachwagen mit verschiebbarem Planenverdeck und Lademulden für Coiltransporte, 31 80 4671 407-3 D-DB, der Gattung Shimmns-ttu 708.4, der DB Cargo, hier am 26 September 2024 im Zugverband, auf dem KSW Rbf in Herdorf (Betriebsstätte Freien Grunder Eisenbahn - NE 447). Aufnahme vom öffentlichen Geh- und Radweg. Der Wagen wurde1992 unter der Fabriknummer 1100, das Drehgestell unter der Fabriknummer 42185, von LHB - Linke-Hofmann-Busch GmbH in Salzgitter-Watenstedt gebaut. TECHNISCHE DATEN des Drehgestells: Spurweite: 1.435 mm (Normalspur) Gewicht: ca. 4.800 kg Achsabstand: 1.800 mm Max. Achslast: 22,5 t Für Wagen (bremstechnisch) bis Geschwindigkeit max. Achslast 22,5 t: 100 km/h Für Wagen (lauftechnisch) bis Geschwindigkeit max. Achslast 22,5 t: 120 km/h
Armin Schwarz

Deutschland / Wagen / Güterwagen der Gattung S... (für Coiltransporte), Deutschland / Detailaufnahmen / Drehgestelle

29 1400x933 Px, 27.09.2024

Sechsachsiger Drehgestellflachwagen mit verschiebbarem Planenverdeck und Lademulden für Coiltransporte, 31 80 4876 818-4 D-DB der Gattung Sahimms-tu 900.2, der DB Cargo AG, abgestellt im Zugverband am 26 September 2024 in Herdorf auf dem Rbf der Kreisbahn Siegen-Wittgenstein (KSW). Der Wagen ist für die Beförderung von schweren witterungsempfindlichen Blechrollen bestimmt. Dieser Spezialwagen besitzt Stirnwände und fünf fest im Untergestell eingebaute Mulden. Die Wagenabdeckung erfolgt mit einer PVC-beschichteten Gewebeplane, die auf 14 Rohrrahmen aufliegt. Zwei auf dem Außenlangträger aufgeständerte Laufschienen dienen als Rollenbahn für mehrere abhebesichere Laufwagen, welche über die Querspriegel mit dem Planendach verbunden sind und dieses somit in Wagenlängsrichtung verschiebbar machen. Die Verriegelung des Planendaches an den Stirnwänden erfolgt über eine Zentralverriegelung, die vom Erdboden aus bedient werden kann. Das Planenverdeck lässt sich an einem Wagenende so weit aufschieben, dass ca. 2/3 der Ladefläche zur zum Be- und Entladen freigegeben werden. Zur Fixierung der Laufwagen des Planenverdecks in der geöffneten Stellung sind an den Endspriegelwagen Festlegeeinrichtungen montiert. Der Wagen besitzt insgesamt fünf feste Mulden, wobei die beiden äußeren Mulden Coils mit einem Gewicht von maximal 25 t und einem maximalen Durchmesser von 2.250 mm, die mittleren drei Mulden Coils mit maximal 45 t Gewicht bei einem maximalen Durchmesser von 2.700 mm aufnehmen können. Erstes Baujahr der z.Z. ältesten Wagen war 1984. Hersteller dieser Wagen waren u.a, LHB - Linke-Hofmann-Busch GmbH in Salzgitter, die Waggonfabrik Talbot in Aachen, O&K - Orenstein & Koppel AG in Dortmund-Dorstfeld und die VEB Waggonbau Niesky (DDR). Ursprünglich waren die Wagen mit verschiebbaren Teleskophauben ausgeführt, ab 2018 wurden sie in Wagen mit verschiebbarem Planenverdeck umgebaut. TECHNISCHE DATEN: Gattung: Sahimms-tu 900.2 Spurweite: 1.435 mm (Normalspur) Achsenanzahl: 6 (in 2 Drehgestelle) Länge über Puffer: 15.000 mm Drehzapfenabstand: 8.000 mm Achsabstand im Drehgestell: 3.400 mm (2 x 1.700 mm) Laufraddurchmesser: 920 mm (neu) Eigengewicht: 32.300 kg Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer) Maximales Ladegewichte: 72,5 (ab Streckenklasse D3) / DB 87,5 t (ab CE) Maximale Tragfähigkeit: 99,5 t Kleinster bef. Gleisbogenradius: 75 m Bauart der Bremse: KE-GP (LL) Bremssohle: IP 116 Handbremse: nein Intern. Verwendungsfähigkeit: RIV / G1 Hersteller der Plane: Schleswiger Tauwerkfabrik Oellerking GmbH & Co. KG
Sechsachsiger Drehgestellflachwagen mit verschiebbarem Planenverdeck und Lademulden für Coiltransporte, 31 80 4876 818-4 D-DB der Gattung Sahimms-tu 900.2, der DB Cargo AG, abgestellt im Zugverband am 26 September 2024 in Herdorf auf dem Rbf der Kreisbahn Siegen-Wittgenstein (KSW). Der Wagen ist für die Beförderung von schweren witterungsempfindlichen Blechrollen bestimmt. Dieser Spezialwagen besitzt Stirnwände und fünf fest im Untergestell eingebaute Mulden. Die Wagenabdeckung erfolgt mit einer PVC-beschichteten Gewebeplane, die auf 14 Rohrrahmen aufliegt. Zwei auf dem Außenlangträger aufgeständerte Laufschienen dienen als Rollenbahn für mehrere abhebesichere Laufwagen, welche über die Querspriegel mit dem Planendach verbunden sind und dieses somit in Wagenlängsrichtung verschiebbar machen. Die Verriegelung des Planendaches an den Stirnwänden erfolgt über eine Zentralverriegelung, die vom Erdboden aus bedient werden kann. Das Planenverdeck lässt sich an einem Wagenende so weit aufschieben, dass ca. 2/3 der Ladefläche zur zum Be- und Entladen freigegeben werden. Zur Fixierung der Laufwagen des Planenverdecks in der geöffneten Stellung sind an den Endspriegelwagen Festlegeeinrichtungen montiert. Der Wagen besitzt insgesamt fünf feste Mulden, wobei die beiden äußeren Mulden Coils mit einem Gewicht von maximal 25 t und einem maximalen Durchmesser von 2.250 mm, die mittleren drei Mulden Coils mit maximal 45 t Gewicht bei einem maximalen Durchmesser von 2.700 mm aufnehmen können. Erstes Baujahr der z.Z. ältesten Wagen war 1984. Hersteller dieser Wagen waren u.a, LHB - Linke-Hofmann-Busch GmbH in Salzgitter, die Waggonfabrik Talbot in Aachen, O&K - Orenstein & Koppel AG in Dortmund-Dorstfeld und die VEB Waggonbau Niesky (DDR). Ursprünglich waren die Wagen mit verschiebbaren Teleskophauben ausgeführt, ab 2018 wurden sie in Wagen mit verschiebbarem Planenverdeck umgebaut. TECHNISCHE DATEN: Gattung: Sahimms-tu 900.2 Spurweite: 1.435 mm (Normalspur) Achsenanzahl: 6 (in 2 Drehgestelle) Länge über Puffer: 15.000 mm Drehzapfenabstand: 8.000 mm Achsabstand im Drehgestell: 3.400 mm (2 x 1.700 mm) Laufraddurchmesser: 920 mm (neu) Eigengewicht: 32.300 kg Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer) Maximales Ladegewichte: 72,5 (ab Streckenklasse D3) / DB 87,5 t (ab CE) Maximale Tragfähigkeit: 99,5 t Kleinster bef. Gleisbogenradius: 75 m Bauart der Bremse: KE-GP (LL) Bremssohle: IP 116 Handbremse: nein Intern. Verwendungsfähigkeit: RIV / G1 Hersteller der Plane: Schleswiger Tauwerkfabrik Oellerking GmbH & Co. KG
Armin Schwarz

Deutschland / Wagen / Güterwagen der Gattung S... (für Coiltransporte), allgemein Europa / Güterwagen / Gattung S... (für Coiltransporte)

35 1400x933 Px, 27.09.2024

Detailbild eines dreiachsigen Drehgestells der Bauart BA 713 mit Langschaken und Parabelfeder, hier von dem sechsachsigen Drehgestellflachwagen mit verschiebbarem Planenverdeck und Lademulden für Coiltransporte, 31 80 4876 818-4 D-DB der Gattung Sahimms-tu 900.2, der DB Cargo AG, abgestellt im Zugverband am 26 September 2024 in Herdorf auf dem Rbf der Kreisbahn Siegen-Wittgenstein (KSW). Die Drehgestelle der Bauart 713 haben eine Kunststoffeinlage in der Drehpfanne, die ein kontinuierliches Schmieren und damit entsprechende Schmierölgefäße am Wagenuntergestell überflüssig macht. Das Drehgestell der Bauart 713 wurde 1981 in Verbindung mit dem von Linke-Hofmann-Busch und Talbot gemeinsam konstruierten Schiebehauben-Wagen Sahimms 900 entwickelt und in dieser Bauform mit Parabelfedern ausgestattet. Drehgestelle sind für eine Radsatzlast bis 22,5 t ausgelegten. Der Laufraddurchmesser beträgt 920 mm (neu) / 858 mm (abgenutzt). Die Drehgestelle besitzen eine lauftechnische Eignung für 120 km/h
Detailbild eines dreiachsigen Drehgestells der Bauart BA 713 mit Langschaken und Parabelfeder, hier von dem sechsachsigen Drehgestellflachwagen mit verschiebbarem Planenverdeck und Lademulden für Coiltransporte, 31 80 4876 818-4 D-DB der Gattung Sahimms-tu 900.2, der DB Cargo AG, abgestellt im Zugverband am 26 September 2024 in Herdorf auf dem Rbf der Kreisbahn Siegen-Wittgenstein (KSW). Die Drehgestelle der Bauart 713 haben eine Kunststoffeinlage in der Drehpfanne, die ein kontinuierliches Schmieren und damit entsprechende Schmierölgefäße am Wagenuntergestell überflüssig macht. Das Drehgestell der Bauart 713 wurde 1981 in Verbindung mit dem von Linke-Hofmann-Busch und Talbot gemeinsam konstruierten Schiebehauben-Wagen Sahimms 900 entwickelt und in dieser Bauform mit Parabelfedern ausgestattet. Drehgestelle sind für eine Radsatzlast bis 22,5 t ausgelegten. Der Laufraddurchmesser beträgt 920 mm (neu) / 858 mm (abgenutzt). Die Drehgestelle besitzen eine lauftechnische Eignung für 120 km/h
Armin Schwarz

Deutschland / Wagen / Güterwagen der Gattung S... (für Coiltransporte), Deutschland / Detailaufnahmen / Drehgestelle

31 1400x933 Px, 27.09.2024
