Ehemalige Schmalspur-Dampflokomotive Nr.

»
»
»
»
Ehemalige Schmalspur-Dampflokomotive Nr. 53 der Rhein-Sieg Eisenbahn (RSE)
(ID 346967)
Oldiestunden im Grenzbahnhof.
Oldiestunden im Grenzbahnhof.



Ehemalige Schmalspur-Dampflokomotive Nr. 53 der Rhein-Sieg Eisenbahn (RSE) am 08.06.2014 im Museum Asbach (Ww). Bei dieser Tenderdampflokomotive handelt es sich um die größte, schwerste und leistungsfähigste ehemalige Lok der Rhein-Sieg Eisenbahn (RSE), gleichzeitig ist sie eine der modernsten Schmalspurdampfloks Deutschlands. Die Lok wurde 1944 unter Fabriknummer 10175 von der Firma Jung in Jungenthal bei Kirchen/Sieg gebaut. Technische Daten: Hersteller: Lokomotivfabrik Jung/Jungenthal bei Kirchen/Sieg Fabriknummer: 10175 Baujahr: 1944 Spurweite: 785 mm Bauart: 1'D1' h2t Baujahr: 1944 Leergewicht: 40,5 Tonnen Dienstgewicht: 51 Tonnen Wasser: 4,6 m³ Kohle: 2,0 Tonnen Länge über Puffer: 11.345 mm Breite: 2.260 mm Höhe ü. SO: 3.370 mm Höchstgeschwindigkeit: 50 km/h max. Kesselüberdruck: 15 bar Rostfläche: 2,0 m² Ausrüstung: Heusinger-Steuerung, Schieber Bauart Karl-Schulz, Antrieb auf 4. Kuppelachse, 1 und 4 Kuppelachse gebremst, 2. + 3. Kuppelachse um ± 25 mm seitenbeweglich; Nachlaufachse mit Außenrahmen und Zug- / Stoßeinrichtungen, Laufachsen als Bisselachsen, vorn ± 150 mm, hinten ± 200 mm; genieteter Kessel mit Stahlfeuerbüchse, Wagner-Heißdampfregler, genieteter Blechrahmen, 21,8 % ausgeglichene Massen, Strube Dampfstrahlpumpe (125 l/min), S.H.G. Abdampfstrahlpumpe (52/86 l/min), Einkammer-Druckluftbremse Bauart Knorr mit Zusatzbremse und Handhebelbremse, zweistufige Luftpumpe, Druckluftsandstreuer, Dampfheizung-Anschluß, Lichtmaschine Geschichte: Für den steigenden Basaltverkehr aus den Brüchen des Westerwalds zu den Reichsbahn-Übergabebahnhöfen Hennef und Siegburg und zum Rheinhafen in Beuel benötigte die RSE Ende der dreißiger Jahre neue Lokomotiven. Die C-Kuppler von Jung und O&K aus Zeit der Jahrhundertwende waren zu klein und veraltet, die drei Jung-D-Kuppler wurden für Rollwagenzüge benötigt, und die vier 1'D1'-Tenderloks aus den zwanziger Jahren (Jung und Borsig) reichten allein nicht aus. So bestellte die Direktion 1939 bei der Lokfabrik Jung/Jungenthal zwei Neubaudampfloks, die den großen Verkehrsbedürfnissen entsprechend völlig neu konstruiert wurden und die Nummern 53 und 54 tragen sollten. Während der Zeit des zweiten Weltkriegs konnte eine solche Bestellung nur mit kriegswichtigen Transportgütern begründet werden, die sich bei der RSE in Form von Basalt für den Bau von Befestigungen und in U-Boot-Batterien der Bleihütte Luise (Krautscheid) fanden. Um die für den Bau benötigten Metallkontingente genehmigt zu bekommen, mußten erst einmal 60 Tonnen Schrott für 40 Tonnen Lokgewicht gesammelt werden. Die Kriegsereignisse behinderten den Bau so sehr, daß man zunächst nur eine Lok in Angriff nahm. Bereits 1943 erfolgte die Druckprobe des Kessels, aber die Fertigstellung der gesamten Lok verzögerte sich bis 1944. Am 12. Juni 1944 kam sie in Hennef an, aber erst am 31. Januar 1945 konnte die erfolgreiche Probefahrt nach Waldbröl und Asbach durchgeführt werden, die Abnahme erfolgte zwei Tage später. Die 53 kam sofort in den Betriebsdienst und geriet während einer Fahrt durch das Bröltal im März '45 unter Tieffliegerbeschluß. Nur der Geistesgegenwart des Personals war zu verdanken, daß keine großen Schäden oder sogar Totalzerstörung eintraten. Die Einschußstellen sind noch heute sichtbar! Nach Ende der Kampfhandlungen und langsamer Wiederaufnahme des Bahnbetriebs mit den üblichen Einschränkungen wurde die Lok bei ihrem Hersteller Jung repariert und kam mehr schlecht als recht wieder ans laufen. Die kriegsbedingte Verwendung minderwertiger Materialien zeigte nun Folgen, vor allem die stählerne Feuerbüchse bereitete viele Probleme. Die Jahre 1951 bis 1954 verbrachte sie im Herstellerwerk, erst nach Austausch der Feuerbüchse gegen eine solche aus Kupfer zeigte die 53 allgemein befriedigende Leistungen. Aber sie hatte Macken und war nicht leicht zu handhaben, weshalb nur ausgesuchte Lokführer mit ihr fahren durften, die sehr stolz auf ihre prächtige Maschine waren. 1957 erfolgte in der Hennefer Werkstatt ein Umbau zum Betrieb mit Ölfeuerung, welche sich zuvor bei Lok 32 sehr bewährt hatte. Im Gegensatz zur DB, die für ihre später umgebauten Ölloks das zähe Bunkeröl C verwendete, benutzte die RSE das leichtere B-Öl. So entfiel die Notwendigkeit einer ständigen Ölheizung, mit der zähe Öle fließfähig gemacht werden müssen. Nun konnte auch der Heizer eingespart werden, die Bedienung des Kessels hatte der Lokführer mit zu verantworten. Bei Streckenfahrten fuhr nun der Zugführer zwecks Streckenbeobachtung im Führerstand mit, wodurch auch die Mitnahme des Packwagens entfallen konnte. Zur noch rationelleren Betriebsdurchführung beschaffte die RSE 1959/60 drei Dieselloks vom O&K-Typ MV8 mit je 130 PS Leistung. Die anfällige 53 kam immer seltener zum Einsatz, ihre letzte Fahrt ist für den 17.8.1966 verbürgt. Zuvor war sie längere Zeit arbeitslos, die letzten regulären Einsätze fanden an neun Tagen im November 1965 statt. Ein letztes Probeheizen führte das Personal am 16.8.66 durch, am nächsten Tag bewegte sich die Lok zum letzten Mal aus eigener Kraft. Weitere Informationen: http://www.museum-asbach.de/index.html Das kleine Museum ist einen Abstecher wert, leider ist es nur einmal im Monat offen. Der Eintritt ist freiwillig, aber man sollte immer bedenken welch Aufwand für den erhalt der Loks erforderlich ist.

Ehemalige Schmalspur-Dampflokomotive Nr. 53 der Rhein-Sieg Eisenbahn (RSE) am 08.06.2014 im Museum Asbach (Ww).

Bei dieser Tenderdampflokomotive handelt es sich um die größte, schwerste und leistungsfähigste ehemalige Lok der Rhein-Sieg Eisenbahn (RSE), gleichzeitig ist sie eine der modernsten Schmalspurdampfloks Deutschlands.

Die Lok wurde 1944 unter Fabriknummer 10175 von der Firma Jung in Jungenthal bei Kirchen/Sieg gebaut.

Technische Daten:
Hersteller: Lokomotivfabrik Jung/Jungenthal bei Kirchen/Sieg
Fabriknummer: 10175
Baujahr: 1944
Spurweite: 785 mm
Bauart: 1'D1' h2t
Baujahr: 1944
Leergewicht: 40,5 Tonnen
Dienstgewicht: 51 Tonnen
Wasser: 4,6 m³
Kohle: 2,0 Tonnen
Länge über Puffer: 11.345 mm
Breite: 2.260 mm
Höhe ü. SO: 3.370 mm
Höchstgeschwindigkeit: 50 km/h
max. Kesselüberdruck: 15 bar
Rostfläche: 2,0 m²

Ausrüstung:
Heusinger-Steuerung, Schieber Bauart Karl-Schulz, Antrieb auf 4. Kuppelachse, 1 und 4 Kuppelachse gebremst, 2. + 3. Kuppelachse um ± 25 mm seitenbeweglich; Nachlaufachse mit Außenrahmen und Zug- / Stoßeinrichtungen, Laufachsen als Bisselachsen, vorn ± 150 mm, hinten ± 200 mm; genieteter Kessel mit Stahlfeuerbüchse, Wagner-Heißdampfregler, genieteter Blechrahmen, 21,8 % ausgeglichene Massen, Strube Dampfstrahlpumpe (125 l/min), S.H.G. Abdampfstrahlpumpe (52/86 l/min), Einkammer-Druckluftbremse Bauart Knorr mit Zusatzbremse und Handhebelbremse, zweistufige Luftpumpe, Druckluftsandstreuer, Dampfheizung-Anschluß, Lichtmaschine

Geschichte:
Für den steigenden Basaltverkehr aus den Brüchen des Westerwalds zu den Reichsbahn-Übergabebahnhöfen Hennef und Siegburg und zum Rheinhafen in Beuel benötigte die RSE Ende der dreißiger Jahre neue Lokomotiven. Die C-Kuppler von Jung und O&K aus Zeit der Jahrhundertwende waren zu klein und veraltet, die drei Jung-D-Kuppler wurden für Rollwagenzüge benötigt, und die vier 1'D1'-Tenderloks aus den zwanziger Jahren (Jung und Borsig) reichten allein nicht aus.

So bestellte die Direktion 1939 bei der Lokfabrik Jung/Jungenthal zwei Neubaudampfloks, die den großen Verkehrsbedürfnissen entsprechend völlig neu konstruiert wurden und die Nummern 53 und 54 tragen sollten. Während der Zeit des zweiten Weltkriegs konnte eine solche Bestellung nur mit kriegswichtigen Transportgütern begründet werden, die sich bei der RSE in Form von Basalt für den Bau von Befestigungen und in U-Boot-Batterien der Bleihütte Luise (Krautscheid) fanden. Um die für den Bau benötigten Metallkontingente genehmigt zu bekommen, mußten erst einmal 60 Tonnen Schrott für 40 Tonnen Lokgewicht gesammelt werden. Die Kriegsereignisse behinderten den Bau so sehr, daß man zunächst nur eine Lok in Angriff nahm. Bereits 1943 erfolgte die Druckprobe des Kessels, aber die Fertigstellung der gesamten Lok verzögerte sich bis 1944. Am 12. Juni 1944 kam sie in Hennef an, aber erst am 31. Januar 1945 konnte die erfolgreiche Probefahrt nach Waldbröl und Asbach durchgeführt werden, die Abnahme erfolgte zwei Tage später.

Die 53 kam sofort in den Betriebsdienst und geriet während einer Fahrt durch das Bröltal im März '45 unter Tieffliegerbeschluß. Nur der Geistesgegenwart des Personals war zu verdanken, daß keine großen Schäden oder sogar Totalzerstörung eintraten. Die Einschußstellen sind noch heute sichtbar!

Nach Ende der Kampfhandlungen und langsamer Wiederaufnahme des Bahnbetriebs mit den üblichen Einschränkungen wurde die Lok bei ihrem Hersteller Jung repariert und kam mehr schlecht als recht wieder ans laufen. Die kriegsbedingte Verwendung minderwertiger Materialien zeigte nun Folgen, vor allem die stählerne Feuerbüchse bereitete viele Probleme. Die Jahre 1951 bis 1954 verbrachte sie im Herstellerwerk, erst nach Austausch der Feuerbüchse gegen eine solche aus Kupfer zeigte die 53 allgemein befriedigende Leistungen. Aber sie hatte Macken und war nicht leicht zu handhaben, weshalb nur ausgesuchte Lokführer mit ihr fahren durften, die sehr stolz auf ihre prächtige Maschine waren.

1957 erfolgte in der Hennefer Werkstatt ein Umbau zum Betrieb mit Ölfeuerung, welche sich zuvor bei Lok 32 sehr bewährt hatte. Im Gegensatz zur DB, die für ihre später umgebauten Ölloks das zähe Bunkeröl C verwendete, benutzte die RSE das leichtere B-Öl. So entfiel die Notwendigkeit einer ständigen Ölheizung, mit der zähe Öle fließfähig gemacht werden müssen. Nun konnte auch der Heizer eingespart werden, die Bedienung des Kessels hatte der Lokführer mit zu verantworten. Bei Streckenfahrten fuhr nun der Zugführer zwecks Streckenbeobachtung im Führerstand mit, wodurch auch die Mitnahme des Packwagens entfallen konnte.

Zur noch rationelleren Betriebsdurchführung beschaffte die RSE 1959/60 drei Dieselloks vom O&K-Typ MV8 mit je 130 PS Leistung. Die anfällige 53 kam immer seltener zum Einsatz, ihre letzte Fahrt ist für den 17.8.1966 verbürgt. Zuvor war sie längere Zeit arbeitslos, die letzten regulären Einsätze fanden an neun Tagen im November 1965 statt. Ein letztes Probeheizen führte das Personal am 16.8.66 durch, am nächsten Tag bewegte sich die Lok zum letzten Mal aus eigener Kraft.

Weitere Informationen: http://www.museum-asbach.de/index.html
Das kleine Museum ist einen Abstecher wert, leider ist es nur einmal im Monat offen. Der Eintritt ist freiwillig, aber man sollte immer bedenken welch Aufwand für den erhalt der Loks erforderlich ist.

Armin Schwarz 10.06.2014, 1440 Aufrufe, 2 Kommentare

EXIF: Canon Canon EOS 1000D, Belichtungsdauer: 0.010 s (1/100) (1/100), Blende: f/8.0, ISO200, Brennweite: 40.00 (40/1)

2 Kommentare, Alle Kommentare
Kommentar verfassen
Hans und Jeanny De Rond 10.06.2014 07:55

Hallo Armin,
ein wunderschönes Foto von der tollen Jung Schmalspur Dampflok.
Der äußerst lesenswerte Text wertet das herrliche Bild noch zusätzlich auf.
Gruß Hans

Armin Schwarz 10.06.2014 08:43

Danke Hans,
es freut mich sehr dass es Dir gefällt.
Liebe Grüße
Armin

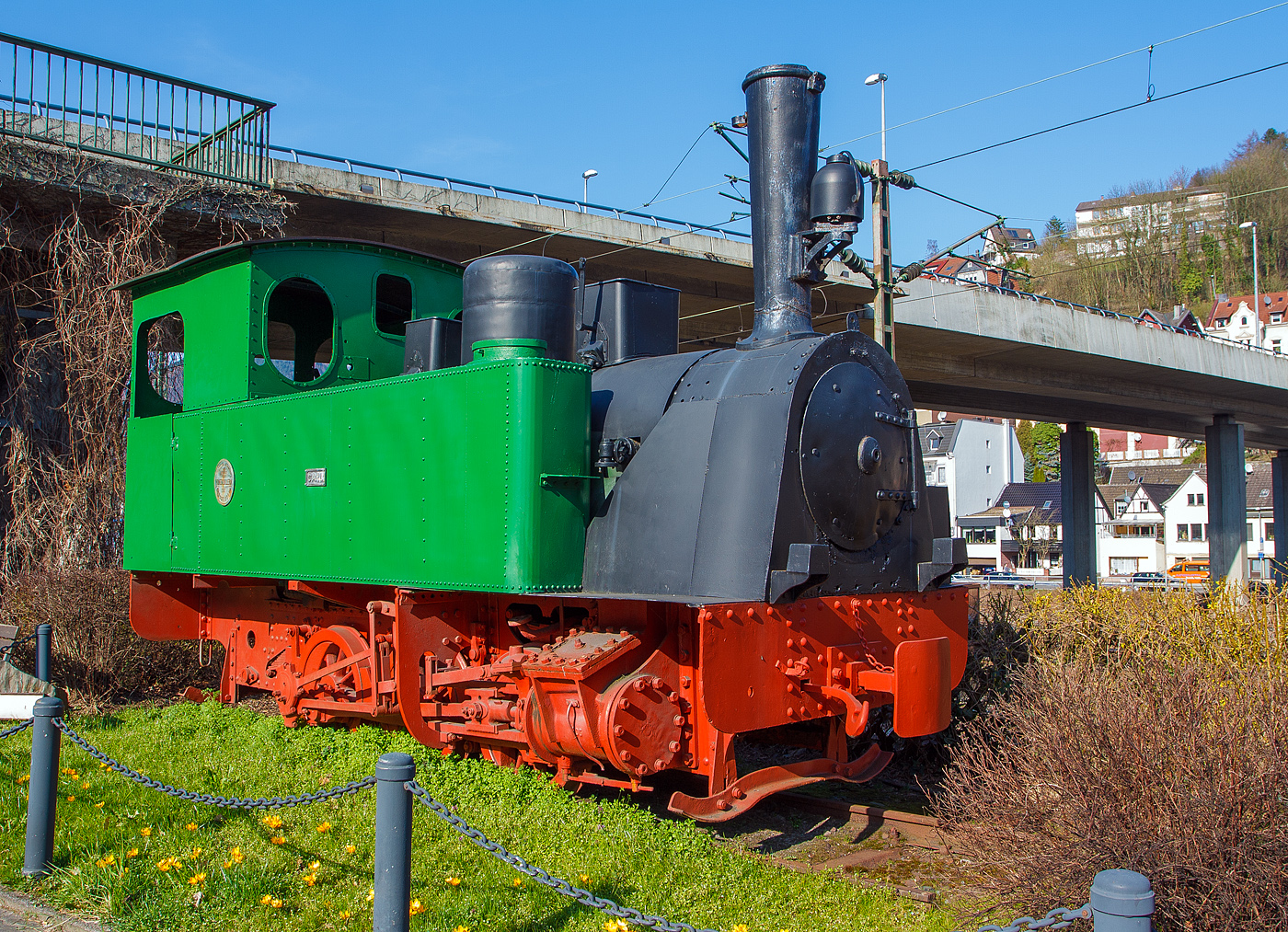

Die Hohenzollern Meterspur-Dampflok Carl 13 der ehemaligen Kreis Altenaer Eisenbahn (ex Kreis Altenaer Schmalspur-Eisenbahn-Gesellschaft) am 08 März 2014 beim Bahnhof Altena als Denkmallok. Der C-Kuppler wurde 1907 von der Aktiengesellschaft für Lokomotivbau Hohenzollern in Düsseldorf unter der Fabriknummer 2241 gebaut und als Lok Nr. 13 Carl an die Kreis Altenaer Schmalspur-Eisenbahn-Gesellschaft (KAS) geliefert. Ab dem 1. Juni 1922 firmierte die Bahn dann als Kreis Altenaer Eisenbahn AG (KAE). Die Lok wurde 1960 ausgemustert und ging in den Besitz der Stadt Altena über und wurde 1961 als Denkmal aufgestellt. Jedoch verfiel die Lok zusehends und so konnte die Kleinbaan Service B.V. (Hezingen/NL) im Jahr 2018 die Lok schließlich von der Stadt Altena erwerben. Erste Schritte hin zu einer betriebsfähigen Aufarbeitung wurden bereits getätigt, u.a. wurde bereits ein Neubaukessel gebaut. Weitere Informationen zu diesem Fahrzeug: Die Kreis Altenaer Schmalspurbahn (KAS) beschaffte für ihre Strecken Lüdenscheid - Altena, Lüdenscheid - Werdohl und Halver - Schalksmühle von 1887 bis 1916 in mehreren Tranchen insgesamt 16 nahezu gleiche dreiachsige Naßdampf-Tenderlokomotiven mit den Nummern 1 bis 16 von der Lokomotivfabrik Hohenzollern in Düsseldorf. Alle Lokomotiven trugen auch Namen, die Lok 13 erhielt den Namen CARL . Aufgrund des schmalen Lichtraumprofils der zumeist auf den Straßen in den engen Tälern trassierten Strecken waren die Fahrzeuge der ab 1922 Kreis Altenaer Eisenbahnbahn (KAE) genannten Bahn lediglich maximal 2,1 Meter breit und unterscheiden sich damit merklich von den meisten deutschen Meterspurbahnen. Bei Stillegung der KAE-Strecken 1967 blieb diese Lok zusammen mit ihrer Schwesterlok 15 HERMANN erhalten und erinnerte in Altena als Denkmal an die Verkehrsgeschichte im Sauerland. Jedoch verfiel die Lok zusehends und so konnte Kleinbaan Service sie schließlich 2018 von der Stadt Altena erwerben. In Altena wurde anstelle des früheren Lokdenkmals am Bahnhof eine Lokattrappe vor der nordwestlichen Tunneleinfahrt als Ersatz aufgestellt. Geschichte: 1907 bis 1912 erhielt die Kreis Altenaer Schmalspur-Eisenbahn-Gesellschaft (KAS) im Sauerland zur Erweiterung des Lokomotivparks fünf Lokomotiven von der Düsseldorfer Maschinenfabrik Hohenzollern, die weitgehend eine Weiterentwicklung der vorhandenen Lokomotiven 1 bis 9 aus den Jahren 1887/1888 darstellten. Der Kessel war größer dimensioniert und die Lokomotiven hatten nun einen Dampfdom. Auf dem Kessel waren zwei Sandbehälter. Die Glocke war vor dem Schornstein angebracht. 1907 wurde die erste Lok geliefert, 1911 und 1912 jeweils zwei. Die Lokomotiven wurden auf den steigungsreichen Strecken Lüdenscheid–Altena und Lüdenscheid–Werdohl eingesetzt. Wurden die meisten Lokomotiven 1956 bis 1958 ausgemustert, erhielt die Lok HERMANN 1962 noch einmal eine Hauptuntersuchung und erledigte bis 1967 zusammen mit der Diesellok V 15 den Restverkehr der KAE zwischen Lüdenscheid und Brüninghausen. Konstruktive Merkmale: Weil die Gleise überwiegend an der Straße lagen, waren die Lokomotiven wie alle KAE-Fahrzeuge besonders schmal ausgeführt. Der Rahmen war gegenüber den früheren Loks verstärkt. Die mittlere Achse hatte Seitenspiel. Die Lokomotiven hatten Flachschieber und eine Allan-Steuerung. Es gab zwei nichtsaugende Strube-Injektoren zur Kesselspeisung und auf dem Kessel ein Sicherheitsventil der Bauart Hohenzollern. Die Feuerbüchse war aus Kupfer. Die Wasserkästen lagen seitlich vom Kessel, die Kohle war links vom Kessel untergebracht. Ursprünglich hatten die Führerhäuser keine Türen, sie wurden erst später angebracht. Eine Besonderheit waren die bei der KAE verwendeten eckigen, nach außen abgerundeten, Pufferteller, die auch in engen Kurven ein Überpuffern verhindern sollten. Aufgrund der großen Überhänge hatten sie einen unruhigen Lauf. Die Steigungsstrecken führten dazu, dass sie einen hohen Kohleverbrauch hatten, aber sie waren leistungsfähig. TECHNISCHE DATEN: Baujahr: 1907 Hersteller: Aktiengesellschaft für Lokomotivbau Hohenzollern (Düsseldorf Grafenberg) Fabriknummer: 2241 Spurweite: 1.000 mm (Meterspur) Achsanordnung: C n2t Länge über Puffer: 6.200 mm Achsstand: 1.860 mm (2 x 930 m) Raddurchmesser: 780 mm (neu) Breite 2.100 mm Höhe: 3.600 mm Eigengewicht der Lok: 19,5 t Dienstgewicht: 23,3 t Höchstgeschwindigkeit: 30 km/h Leistung: 177 PS´ Kesseldruck: 12 kg/cm² (12 bar) Zylinderanzahl: 2 (Ø 300 mm x 400 mm Hub) Rostfläche: 0,70 m² Heizfläche: 38,21 m², 106 Heizrohre 2.560 mm lang Kohlevorrat: 0,8 t Wasservorrat: 3,0 m³ Bremse: Wurfhebelbremse und Dampfbremse
Die Hohenzollern Meterspur-Dampflok Carl 13 der ehemaligen Kreis Altenaer Eisenbahn (ex Kreis Altenaer Schmalspur-Eisenbahn-Gesellschaft) am 08 März 2014 beim Bahnhof Altena als Denkmallok. Der C-Kuppler wurde 1907 von der Aktiengesellschaft für Lokomotivbau Hohenzollern in Düsseldorf unter der Fabriknummer 2241 gebaut und als Lok Nr. 13 "Carl" an die Kreis Altenaer Schmalspur-Eisenbahn-Gesellschaft (KAS) geliefert. Ab dem 1. Juni 1922 firmierte die Bahn dann als Kreis Altenaer Eisenbahn AG (KAE). Die Lok wurde 1960 ausgemustert und ging in den Besitz der Stadt Altena über und wurde 1961 als "Denkmal" aufgestellt. Jedoch verfiel die Lok zusehends und so konnte die Kleinbaan Service B.V. (Hezingen/NL) im Jahr 2018 die Lok schließlich von der Stadt Altena erwerben. Erste Schritte hin zu einer betriebsfähigen Aufarbeitung wurden bereits getätigt, u.a. wurde bereits ein Neubaukessel gebaut. Weitere Informationen zu diesem Fahrzeug: Die Kreis Altenaer Schmalspurbahn (KAS) beschaffte für ihre Strecken Lüdenscheid - Altena, Lüdenscheid - Werdohl und Halver - Schalksmühle von 1887 bis 1916 in mehreren Tranchen insgesamt 16 nahezu gleiche dreiachsige Naßdampf-Tenderlokomotiven mit den Nummern 1 bis 16 von der Lokomotivfabrik Hohenzollern in Düsseldorf. Alle Lokomotiven trugen auch Namen, die Lok 13 erhielt den Namen "CARL". Aufgrund des schmalen Lichtraumprofils der zumeist auf den Straßen in den engen Tälern trassierten Strecken waren die Fahrzeuge der ab 1922 Kreis Altenaer Eisenbahnbahn (KAE) genannten Bahn lediglich maximal 2,1 Meter breit und unterscheiden sich damit merklich von den meisten deutschen Meterspurbahnen. Bei Stillegung der KAE-Strecken 1967 blieb diese Lok zusammen mit ihrer Schwesterlok 15 "HERMANN" erhalten und erinnerte in Altena als Denkmal an die Verkehrsgeschichte im Sauerland. Jedoch verfiel die Lok zusehends und so konnte Kleinbaan Service sie schließlich 2018 von der Stadt Altena erwerben. In Altena wurde anstelle des früheren Lokdenkmals am Bahnhof eine Lokattrappe vor der nordwestlichen Tunneleinfahrt als Ersatz aufgestellt. Geschichte: 1907 bis 1912 erhielt die Kreis Altenaer Schmalspur-Eisenbahn-Gesellschaft (KAS) im Sauerland zur Erweiterung des Lokomotivparks fünf Lokomotiven von der Düsseldorfer Maschinenfabrik Hohenzollern, die weitgehend eine Weiterentwicklung der vorhandenen Lokomotiven 1 bis 9 aus den Jahren 1887/1888 darstellten. Der Kessel war größer dimensioniert und die Lokomotiven hatten nun einen Dampfdom. Auf dem Kessel waren zwei Sandbehälter. Die Glocke war vor dem Schornstein angebracht. 1907 wurde die erste Lok geliefert, 1911 und 1912 jeweils zwei. Die Lokomotiven wurden auf den steigungsreichen Strecken Lüdenscheid–Altena und Lüdenscheid–Werdohl eingesetzt. Wurden die meisten Lokomotiven 1956 bis 1958 ausgemustert, erhielt die Lok HERMANN 1962 noch einmal eine Hauptuntersuchung und erledigte bis 1967 zusammen mit der Diesellok V 15 den Restverkehr der KAE zwischen Lüdenscheid und Brüninghausen. Konstruktive Merkmale: Weil die Gleise überwiegend an der Straße lagen, waren die Lokomotiven wie alle KAE-Fahrzeuge besonders schmal ausgeführt. Der Rahmen war gegenüber den früheren Loks verstärkt. Die mittlere Achse hatte Seitenspiel. Die Lokomotiven hatten Flachschieber und eine Allan-Steuerung. Es gab zwei nichtsaugende Strube-Injektoren zur Kesselspeisung und auf dem Kessel ein Sicherheitsventil der Bauart Hohenzollern. Die Feuerbüchse war aus Kupfer. Die Wasserkästen lagen seitlich vom Kessel, die Kohle war links vom Kessel untergebracht. Ursprünglich hatten die Führerhäuser keine Türen, sie wurden erst später angebracht. Eine Besonderheit waren die bei der KAE verwendeten eckigen, nach außen abgerundeten, Pufferteller, die auch in engen Kurven ein Überpuffern verhindern sollten. Aufgrund der großen Überhänge hatten sie einen unruhigen Lauf. Die Steigungsstrecken führten dazu, dass sie einen hohen Kohleverbrauch hatten, aber sie waren leistungsfähig. TECHNISCHE DATEN: Baujahr: 1907 Hersteller: Aktiengesellschaft für Lokomotivbau Hohenzollern (Düsseldorf Grafenberg) Fabriknummer: 2241 Spurweite: 1.000 mm (Meterspur) Achsanordnung: C n2t Länge über Puffer: 6.200 mm Achsstand: 1.860 mm (2 x 930 m) Raddurchmesser: 780 mm (neu) Breite 2.100 mm Höhe: 3.600 mm Eigengewicht der Lok: 19,5 t Dienstgewicht: 23,3 t Höchstgeschwindigkeit: 30 km/h Leistung: 177 PS´ Kesseldruck: 12 kg/cm² (12 bar) Zylinderanzahl: 2 (Ø 300 mm x 400 mm Hub) Rostfläche: 0,70 m² Heizfläche: 38,21 m², 106 Heizrohre 2.560 mm lang Kohlevorrat: 0,8 t Wasservorrat: 3,0 m³ Bremse: Wurfhebelbremse und Dampfbremse
Armin Schwarz

Deutschland / Dampfloks / Sonstige (Schmalspur), Deutschland / _ehemalige Privatbahnen / Kreis Altenaer Eisenbahn (KAE)

5 1500x1023 Px, 10.01.2026

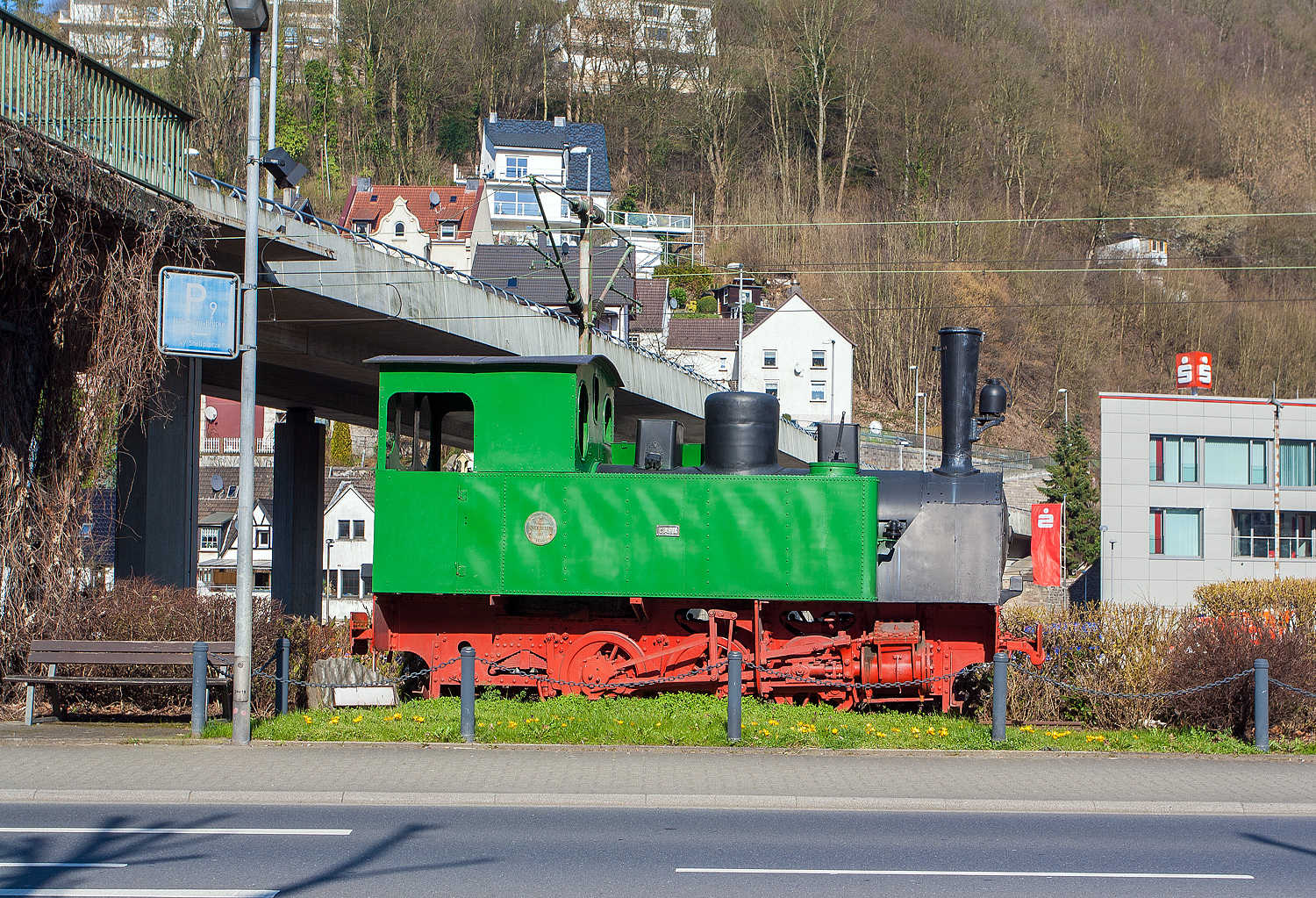

Die Hohenzollern Meterspur-Dampflok Carl 13 der ehemaligen Kreis Altenaer Eisenbahn (ex Kreis Altenaer Schmalspur-Eisenbahn-Gesellschaft) am 08 März 2014 beim Bahnhof Altena als Denkmallok. Oben auf dem Berg die Burg Altena. Der C-Kuppler wurde 1907 von der Aktiengesellschaft für Lokomotivbau Hohenzollern in Düsseldorf unter der Fabriknummer 2241 gebaut und als Lok Nr. 13 Carl an die Kreis Altenaer Schmalspur-Eisenbahn-Gesellschaft (KAS) geliefert. Ab dem 1. Juni 1922 firmierte die Bahn dann als Kreis Altenaer Eisenbahn AG (KAE). Die Lok wurde 1960 ausgemustert und ging in den Besitz der Stadt Altena über und wurde 1961 als Denkmal aufgestellt. Jedoch verfiel die Lok zusehends und so konnte die Kleinbaan Service B.V. (Hezingen/NL) im Jahr 2018 die Lok schließlich von der Stadt Altena erwerben. Erste Schritte hin zu einer betriebsfähigen Aufarbeitung wurden bereits getätigt, u.a. wurde bereits ein Neubaukessel gebaut. Weitere Informationen zu diesem Fahrzeug: Die Kreis Altenaer Schmalspurbahn (KAS) beschaffte für ihre Strecken Lüdenscheid - Altena, Lüdenscheid - Werdohl und Halver - Schalksmühle von 1887 bis 1916 in mehreren Tranchen insgesamt 16 nahezu gleiche dreiachsige Naßdampf-Tenderlokomotiven mit den Nummern 1 bis 16 von der Lokomotivfabrik Hohenzollern in Düsseldorf. Alle Lokomotiven trugen auch Namen, die Lok 13 erhielt den Namen CARL . Aufgrund des schmalen Lichtraumprofils der zumeist auf den Straßen in den engen Tälern trassierten Strecken waren die Fahrzeuge der ab 1922 Kreis Altenaer Eisenbahnbahn (KAE) genannten Bahn lediglich maximal 2,1 Meter breit und unterscheiden sich damit merklich von den meisten deutschen Meterspurbahnen. Bei Stillegung der KAE-Strecken 1967 blieb diese Lok zusammen mit ihrer Schwesterlok 15 HERMANN erhalten und erinnerte in Altena als Denkmal an die Verkehrsgeschichte im Sauerland. Jedoch verfiel die Lok zusehends und so konnte Kleinbaan Service sie schließlich 2018 von der Stadt Altena erwerben. In Altena wurde anstelle des früheren Lokdenkmals am Bahnhof eine Lokattrappe vor der nordwestlichen Tunneleinfahrt als Ersatz aufgestellt. Geschichte: 1907 bis 1912 erhielt die Kreis Altenaer Schmalspur-Eisenbahn-Gesellschaft (KAS) im Sauerland zur Erweiterung des Lokomotivparks fünf Lokomotiven von der Düsseldorfer Maschinenfabrik Hohenzollern, die weitgehend eine Weiterentwicklung der vorhandenen Lokomotiven 1 bis 9 aus den Jahren 1887/1888 darstellten. Der Kessel war größer dimensioniert und die Lokomotiven hatten nun einen Dampfdom. Auf dem Kessel waren zwei Sandbehälter. Die Glocke war vor dem Schornstein angebracht. 1907 wurde die erste Lok geliefert, 1911 und 1912 jeweils zwei. Die Lokomotiven wurden auf den steigungsreichen Strecken Lüdenscheid–Altena und Lüdenscheid–Werdohl eingesetzt. Wurden die meisten Lokomotiven 1956 bis 1958 ausgemustert, erhielt die Lok HERMANN 1962 noch einmal eine Hauptuntersuchung und erledigte bis 1967 zusammen mit der Diesellok V 15 den Restverkehr der KAE zwischen Lüdenscheid und Brüninghausen. Konstruktive Merkmale: Weil die Gleise überwiegend an der Straße lagen, waren die Lokomotiven wie alle KAE-Fahrzeuge besonders schmal ausgeführt. Der Rahmen war gegenüber den früheren Loks verstärkt. Die mittlere Achse hatte Seitenspiel. Die Lokomotiven hatten Flachschieber und eine Allan-Steuerung. Es gab zwei nichtsaugende Strube-Injektoren zur Kesselspeisung und auf dem Kessel ein Sicherheitsventil der Bauart Hohenzollern. Die Feuerbüchse war aus Kupfer. Die Wasserkästen lagen seitlich vom Kessel, die Kohle war links vom Kessel untergebracht. Ursprünglich hatten die Führerhäuser keine Türen, sie wurden erst später angebracht. Eine Besonderheit waren die bei der KAE verwendeten eckigen, nach außen abgerundeten, Pufferteller, die auch in engen Kurven ein Überpuffern verhindern sollten. Aufgrund der großen Überhänge hatten sie einen unruhigen Lauf. Die Steigungsstrecken führten dazu, dass sie einen hohen Kohleverbrauch hatten, aber sie waren leistungsfähig. TECHNISCHE DATEN: Baujahr: 1907 Hersteller: Aktiengesellschaft für Lokomotivbau Hohenzollern (Düsseldorf Grafenberg) Fabriknummer: 2241 Spurweite: 1.000 mm (Meterspur) Achsanordnung: C n2t Länge über Puffer: 6.200 mm Achsstand: 1.860 mm (2 x 930 m) Raddurchmesser: 780 mm (neu) Breite 2.100 mm Höhe: 3.600 mm Eigengewicht der Lok: 19,5 t Dienstgewicht: 23,3 t Höchstgeschwindigkeit: 30 km/h Leistung: 177 PS´ Kesseldruck: 12 kg/cm² (12 bar) Zylinderanzahl: 2 (Ø 300 mm x 400 mm Hub) Rostfläche: 0,70 m² Heizfläche: 38,21 m², 106 Heizrohre 2.560 mm lang Kohlevorrat: 0,8 t Wasservorrat: 3,0 m³ Bremse: Wurfhebelbremse und Dampfbremse
