Sechsachsiger Drehgestell-Flachwagen (Schwerlastwagen), mit Rungen, jedoch ohne Stirn- und Seitenwandklappen, 33 80 482 7 016-3 D-RCW der Gattung Sammnps 482, eingestellt durch die Rail Cargo Group

(ID 804960)



Sechsachsiger Drehgestell-Flachwagen (Schwerlastwagen), mit Rungen, jedoch ohne Stirn- und Seitenwandklappen, 33 80 482 7 016-3 D-RCW der Gattung Sammnps 482, eingestellt durch die Rail Cargo Group (zu ÖBB) in Deutschland, am 20.04.2018 im Zugverband bei der Durchfahrt im Bahnhof Bonn-Beuel, hier beladen mit U-Stahl (warmgewalzter Profilstahl in Herstellungslänge vom 12 m). Nach dem Aufkleber (MFI) zu urteilen, gehört der Wagen der MFI - Matériel Ferroviaire et Industriel S.A. und ist über die RCW eingestellt.

Der Wagen wurde ca. 1990 von der Waggonfabrik Talbot in Aachen gebaut.

TECHNISCHE DATEN (laut Anschriften):
Gattung: Sammnps 482 (Gattungskennzahl 4827)
Spurweite: 1.435 mm (Normalspur)
Länge über Puffer: 16.400 mm
Drehzapfenabstand: 9.400 mm
Radsatzstand in den Drehgestellen: 3.400 mm (2 x 1.700 mm)
Raddurchmesser: 920 mm (neu)
Drehgestell-Typ: BA 714.3
Ladelänge: 15.100 mm
Ladebreite: 2.630 mm (zwischen den Rungen)
Fußbodenhöhe über SO: 1.300 mm
Ladefläche: 46,9 m²
Eigengewicht: 28.750 kg
Zuladung bei Lastgrenze S: 76,0 t (ab Streckenklasse D)
Zuladung auf DB Netz ab Streckenklasse CE: 91,0 t (max.100 km/h)
Max. Zuladung: 106,0 t (bauartspezifische Tragfähigkeit)
Max. Geschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Kleinster Gleisbogenhalbmesser: 75 m
Bauart der Bremse: KE-GP (LL)
Bremssohle: IB 116
Internationale Verwendungsfähigkeit: RIV

Bedeutung der Gattungsbezeichnung (Sammnps) :
S = Flachwagen mit Drehgestellen in Sonderbauart
a =  mit sechs Radsätzen (2 Drehgestelle mit je 3 Radsätzen)
mm =  bei sechs o. mehr Radsätzen Ladelänge unter 18 m
n = bei sechs o. mehr Radsätzen höchste Lastgrenze über 75 t
p = ohne Borde
s = zugelassen für Züge bis 100 km/h (beladen)

Sechsachsiger Drehgestell-Flachwagen (Schwerlastwagen), mit Rungen, jedoch ohne Stirn- und Seitenwandklappen, 33 80 482 7 016-3 D-RCW der Gattung Sammnps 482, eingestellt durch die Rail Cargo Group (zu ÖBB) in Deutschland, am 20.04.2018 im Zugverband bei der Durchfahrt im Bahnhof Bonn-Beuel, hier beladen mit U-Stahl (warmgewalzter Profilstahl in Herstellungslänge vom 12 m). Nach dem Aufkleber (MFI) zu urteilen, gehört der Wagen der MFI - Matériel Ferroviaire et Industriel S.A. und ist über die RCW eingestellt.

Der Wagen wurde ca. 1990 von der Waggonfabrik Talbot in Aachen gebaut.

TECHNISCHE DATEN (laut Anschriften):
Gattung: Sammnps 482 (Gattungskennzahl 4827)
Spurweite: 1.435 mm (Normalspur)
Länge über Puffer: 16.400 mm
Drehzapfenabstand: 9.400 mm
Radsatzstand in den Drehgestellen: 3.400 mm (2 x 1.700 mm)
Raddurchmesser: 920 mm (neu)
Drehgestell-Typ: BA 714.3
Ladelänge: 15.100 mm
Ladebreite: 2.630 mm (zwischen den Rungen)
Fußbodenhöhe über SO: 1.300 mm
Ladefläche: 46,9 m²
Eigengewicht: 28.750 kg
Zuladung bei Lastgrenze S: 76,0 t (ab Streckenklasse D)
Zuladung auf DB Netz ab Streckenklasse CE: 91,0 t (max.100 km/h)
Max. Zuladung: 106,0 t (bauartspezifische Tragfähigkeit)
Max. Geschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Kleinster Gleisbogenhalbmesser: 75 m
Bauart der Bremse: KE-GP (LL)
Bremssohle: IB 116
Internationale Verwendungsfähigkeit: RIV

Bedeutung der Gattungsbezeichnung (Sammnps) :
S = Flachwagen mit Drehgestellen in Sonderbauart
a = mit sechs Radsätzen (2 Drehgestelle mit je 3 Radsätzen)
mm = bei sechs o. mehr Radsätzen Ladelänge unter 18 m
n = bei sechs o. mehr Radsätzen höchste Lastgrenze über 75 t
p = ohne Borde
s = zugelassen für Züge bis 100 km/h (beladen)

Armin Schwarz 01.03.2023, 86 Aufrufe, 0 Kommentare

EXIF: Canon Canon EOS 6D, Belichtungsdauer: 1/320, Blende: 10/1, ISO500, Brennweite: 47/1

0 Kommentare, Alle Kommentare
Kommentar verfassen
SBBCI 193 454 zieht am Abend von 24 Oktober 2024 der LInz-KLV durch Valburg nach Linz [AU]. Bis die neue X-Loas vectronen der SBBCI in Italien zugelassen sind, werden die an RCC/ÖBB vermietet.
SBBCI 193 454 zieht am Abend von 24 Oktober 2024 der LInz-KLV durch Valburg nach Linz [AU]. Bis die neue X-Loas vectronen der SBBCI in Italien zugelassen sind, werden die an RCC/ÖBB vermietet.
Leon Schrijvers

Vierachsiger Drehgestell-Flachwagen mit verschiebbaren Teleskophauben für Coiltransporte, 31 81 4665 333-5 A-RCW, der Gattung Shimmns, der Rail Cargo Wagon - Austria GmbH (ein Unternehmen der ÖBB), abgestellt im Zugverband (Übergabegüterzug) am 15 September 2024 in Herdorf auf dem Rbf der Kreisbahn Siegen-Wittgenstein (KSW).

Der Wagen wurde 1985 von den Jenbacher Werke AG in Jenbach (Österreich) unter der Fabriknummer 3.931-334 gebaut.

Der Wagen eignet sich speziell für den Transport witterungsempfindlicher Blechrollen. Er besitzt feste Stirnwände, 5 fest im Untergestell eingebaute Lademulden und drei teleskopartig angeordnete Hauben, die sich zu beiden Wagenenden hin soweit durch Ineinanderschieben öffnen lassen, dass jeweils 2/3 des Wagens freigelegt werden kann. Hierdurch ist eine einfache Beladung des Wagens sowohl von oben als auch von der Seite aus möglich. Der Wagen darf nur mit geschlossenen und verriegelten Hauben verkehren.

Das Untergestell und die festen Stirnwände, die als Abkantrahmenkonstruktion mit Blechbekleidung und hutförmigen Verstärkungsprofilen ausgeführt sind, sowie die fest auf den Außenlangträgern angeordneten drei Laufschienen je Wagenseite bilden den als Schweißkonstruktion ausgeführten Wagenkasten. Das Untergestell mit seinen beiden kräftigen Außenlangträgern besteht aus Walz- und Abkantprofilen. Die Untergestellenden bestehen aus den Hauptquerträgern, den AK-Trägern und den Kopfstücken. Die sattelförmig angeordneten, jeweils mit den Außenlangträgern verschweißten Querträger bilden zusammen mit 6 mm dicken Muldenblechen die Lademulden.

Die teleskopartig ineinander verschiebbaren Stahlhauben bestehen aus einer Hohlprofil-Rahmenkonstruktion und einer mit Sicken versehenen Beblechung. Die Abdichtung der Hauben untereinander und zu den Stirnwänden hin erfolgt über labyrinthartig ausgeführten Umrandungsprofilen. Die Endhauben verriegeln in geschlossener Stellung automatisch. Das Entriegeln der Hauben ist sowohl vom Erdboden wie auch von der Rampe möglich. Die beidseitig an jeder Stirnwand angeordneten Verriegelungseinrichtungen sind durch Wellen miteinander verbunden. Hierdurch ist das Entriegeln von nur einer Wagenseite aus möglich. Jede Haube läuft auf 4 jeweils und mit Abhebesicherungen versehenen Laufwagen mit nadelgelagerten Doppelrollen.

TECHNISCHE DATEN:
Spurweite: 1.435 mm (Normalspur)
Achsanzahl: 4 (in 2 Drehgestelle)
Länge über Puffer: 12.040 mm
Länge der Ladefläche: 10.800 mm
Ladebreite (Mulden): 2.400 mm
Drehzapfenabstand: 7.000 mm
Achsabstand im Drehgestell: 1.800 mm
Laufraddurchmesser: 920 mm (neu)
Eigengewicht:  23.000 kg
Höchstgeschwindigkeit: 100  km/h (beladen) / 120 km/h (leer)
Maximales Ladegewicht: 67,0 t (ab Streckenklasse D4) / DB Netz 61,0 t ab CM3
Kleinster bef. Gleisbogenradius: 35 m
Bauart der Bremse: O-GP-A max. 58 t (LL)
Bremssohle: IB 116
Handbremse: Ja
Intern. Verwendungsfähigkeit: RIV
Vierachsiger Drehgestell-Flachwagen mit verschiebbaren Teleskophauben für Coiltransporte, 31 81 4665 333-5 A-RCW, der Gattung Shimmns, der Rail Cargo Wagon - Austria GmbH (ein Unternehmen der ÖBB), abgestellt im Zugverband (Übergabegüterzug) am 15 September 2024 in Herdorf auf dem Rbf der Kreisbahn Siegen-Wittgenstein (KSW). Der Wagen wurde 1985 von den Jenbacher Werke AG in Jenbach (Österreich) unter der Fabriknummer 3.931-334 gebaut. Der Wagen eignet sich speziell für den Transport witterungsempfindlicher Blechrollen. Er besitzt feste Stirnwände, 5 fest im Untergestell eingebaute Lademulden und drei teleskopartig angeordnete Hauben, die sich zu beiden Wagenenden hin soweit durch Ineinanderschieben öffnen lassen, dass jeweils 2/3 des Wagens freigelegt werden kann. Hierdurch ist eine einfache Beladung des Wagens sowohl von oben als auch von der Seite aus möglich. Der Wagen darf nur mit geschlossenen und verriegelten Hauben verkehren. Das Untergestell und die festen Stirnwände, die als Abkantrahmenkonstruktion mit Blechbekleidung und hutförmigen Verstärkungsprofilen ausgeführt sind, sowie die fest auf den Außenlangträgern angeordneten drei Laufschienen je Wagenseite bilden den als Schweißkonstruktion ausgeführten Wagenkasten. Das Untergestell mit seinen beiden kräftigen Außenlangträgern besteht aus Walz- und Abkantprofilen. Die Untergestellenden bestehen aus den Hauptquerträgern, den AK-Trägern und den Kopfstücken. Die sattelförmig angeordneten, jeweils mit den Außenlangträgern verschweißten Querträger bilden zusammen mit 6 mm dicken Muldenblechen die Lademulden. Die teleskopartig ineinander verschiebbaren Stahlhauben bestehen aus einer Hohlprofil-Rahmenkonstruktion und einer mit Sicken versehenen Beblechung. Die Abdichtung der Hauben untereinander und zu den Stirnwänden hin erfolgt über labyrinthartig ausgeführten Umrandungsprofilen. Die Endhauben verriegeln in geschlossener Stellung automatisch. Das Entriegeln der Hauben ist sowohl vom Erdboden wie auch von der Rampe möglich. Die beidseitig an jeder Stirnwand angeordneten Verriegelungseinrichtungen sind durch Wellen miteinander verbunden. Hierdurch ist das Entriegeln von nur einer Wagenseite aus möglich. Jede Haube läuft auf 4 jeweils und mit Abhebesicherungen versehenen Laufwagen mit nadelgelagerten Doppelrollen. TECHNISCHE DATEN: Spurweite: 1.435 mm (Normalspur) Achsanzahl: 4 (in 2 Drehgestelle) Länge über Puffer: 12.040 mm Länge der Ladefläche: 10.800 mm Ladebreite (Mulden): 2.400 mm Drehzapfenabstand: 7.000 mm Achsabstand im Drehgestell: 1.800 mm Laufraddurchmesser: 920 mm (neu) Eigengewicht: 23.000 kg Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer) Maximales Ladegewicht: 67,0 t (ab Streckenklasse D4) / DB Netz 61,0 t ab CM3 Kleinster bef. Gleisbogenradius: 35 m Bauart der Bremse: O-GP-A max. 58 t (LL) Bremssohle: IB 116 Handbremse: Ja Intern. Verwendungsfähigkeit: RIV
Armin Schwarz

Vierachsiger Drehgestell-Flachwagen mit verschiebbarem Planenverdeck und Lademulden für Coiltransporte, 35 81 4673 290-6 A-RCW, der Gattung Shimmns, der Rail Cargo Austria (ein Unternehmen der ÖBB), am 04 Juli 2024 im Zugverband bei der Zugdurchfahrt im Bahnhof Kirchen(Sieg).

TECHNISCHE DATEN:
Spurweite: 1.435 mm
Achsanzahl: 4 (in 2 Drehgestelle)
Länge über Puffer: 12.040 mm
Länge der Ladefläche: 10.800 mm
Drehzapfenabstand: 7.000 mm
Achsabstand im Drehgestell: 1.800 mm
Eigengewicht: 23.000 kg
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Maximales Ladegewicht: 67,0 t (ab Streckenklasse D4)
Mulden: 5 Stück, im Untergestell integriert
Bauart der Bremse: KE-GP-A (LL)
Bremssohle: IB116
Intern. Verwendungsfähigkeit: RIV
Vierachsiger Drehgestell-Flachwagen mit verschiebbarem Planenverdeck und Lademulden für Coiltransporte, 35 81 4673 290-6 A-RCW, der Gattung Shimmns, der Rail Cargo Austria (ein Unternehmen der ÖBB), am 04 Juli 2024 im Zugverband bei der Zugdurchfahrt im Bahnhof Kirchen(Sieg). TECHNISCHE DATEN: Spurweite: 1.435 mm Achsanzahl: 4 (in 2 Drehgestelle) Länge über Puffer: 12.040 mm Länge der Ladefläche: 10.800 mm Drehzapfenabstand: 7.000 mm Achsabstand im Drehgestell: 1.800 mm Eigengewicht: 23.000 kg Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer) Maximales Ladegewicht: 67,0 t (ab Streckenklasse D4) Mulden: 5 Stück, im Untergestell integriert Bauart der Bremse: KE-GP-A (LL) Bremssohle: IB116 Intern. Verwendungsfähigkeit: RIV
Armin Schwarz

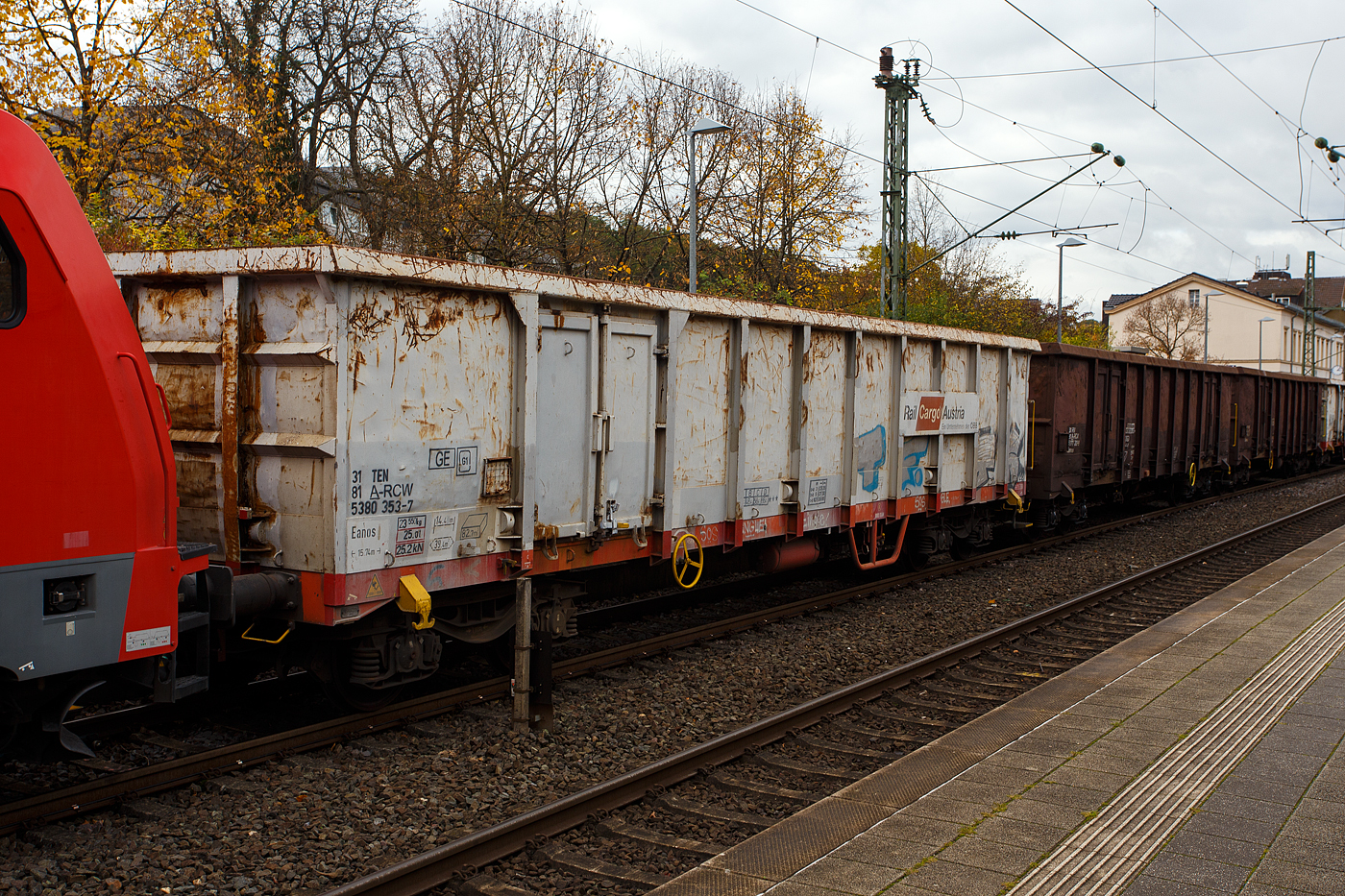

Der vierachsige Drehgestell-Hochbordwagen 31 81 5380 310-4 A-RCW der Gattung Eanos der Rail Cargo Austria (zur ÖBB) am 28 März 2022 im Bahnhof Brenner /Brennero.

Der Wagen besitzt je Seite eine nur kleine zweiflügelige Türe 1.800 x 1.800 mm), die eigentlich lediglich der Begehung dient, da die Wagen fast ausschließlich durch Kippen oder mittels Krane (Magnet oder Greifer) entladen werden. Er dient vorzugsweise dem Transport von witterungsunempfindlichen Schütt- und Stückgütern (wie Kohle, Briketts, Schrott, Erze, Steine und Erden). Das Untergestell ist eine Schweißkonstruktion aus Walzprofilen in den Materialgüten St 37 und St 52 und ist Rahmenbauweise ausgeführt. Der Fußboden besteht aus 6 mm dicken Blechen. Der Güterwagen ist für die Entladung über eine Seitenkippanlage geeignet.

TECHNISCHE DATEN:
Spurweite: 1.435 mm (Normalspur)
Achsanzahl: 4 in zwei Drehgestellen
Länge über Puffer: 15.740 mm
Drehzapfenabstand: 10.700 mm
Achsabstand im Drehgestell: 1.800 mm
Laufraddurchmesser: 920 mm
Ladelänge: 14.490 mm
Ladefläche: 39,4 m²
Laderaum:  82,7 m³
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Max . Ladegewicht: 58,0 t ab Streckenklasse C, 66,0 t  ab Streckenklasse D
Eigengewicht: 24.000 kg
Kleinster bef. Gleisbogenradius: R 35 m
Bremse: KE-GR-A (K)
Bremssohle: Jurid C 810
Handbremse: Ja
Intern. Verwendungsfähigkeit: TEN-GE
Der vierachsige Drehgestell-Hochbordwagen 31 81 5380 310-4 A-RCW der Gattung Eanos der Rail Cargo Austria (zur ÖBB) am 28 März 2022 im Bahnhof Brenner /Brennero. Der Wagen besitzt je Seite eine nur kleine zweiflügelige Türe 1.800 x 1.800 mm), die eigentlich lediglich der Begehung dient, da die Wagen fast ausschließlich durch Kippen oder mittels Krane (Magnet oder Greifer) entladen werden. Er dient vorzugsweise dem Transport von witterungsunempfindlichen Schütt- und Stückgütern (wie Kohle, Briketts, Schrott, Erze, Steine und Erden). Das Untergestell ist eine Schweißkonstruktion aus Walzprofilen in den Materialgüten St 37 und St 52 und ist Rahmenbauweise ausgeführt. Der Fußboden besteht aus 6 mm dicken Blechen. Der Güterwagen ist für die Entladung über eine Seitenkippanlage geeignet. TECHNISCHE DATEN: Spurweite: 1.435 mm (Normalspur) Achsanzahl: 4 in zwei Drehgestellen Länge über Puffer: 15.740 mm Drehzapfenabstand: 10.700 mm Achsabstand im Drehgestell: 1.800 mm Laufraddurchmesser: 920 mm Ladelänge: 14.490 mm Ladefläche: 39,4 m² Laderaum: 82,7 m³ Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer) Max . Ladegewicht: 58,0 t ab Streckenklasse C, 66,0 t ab Streckenklasse D Eigengewicht: 24.000 kg Kleinster bef. Gleisbogenradius: R 35 m Bremse: KE-GR-A (K) Bremssohle: Jurid C 810 Handbremse: Ja Intern. Verwendungsfähigkeit: TEN-GE
Armin Schwarz
