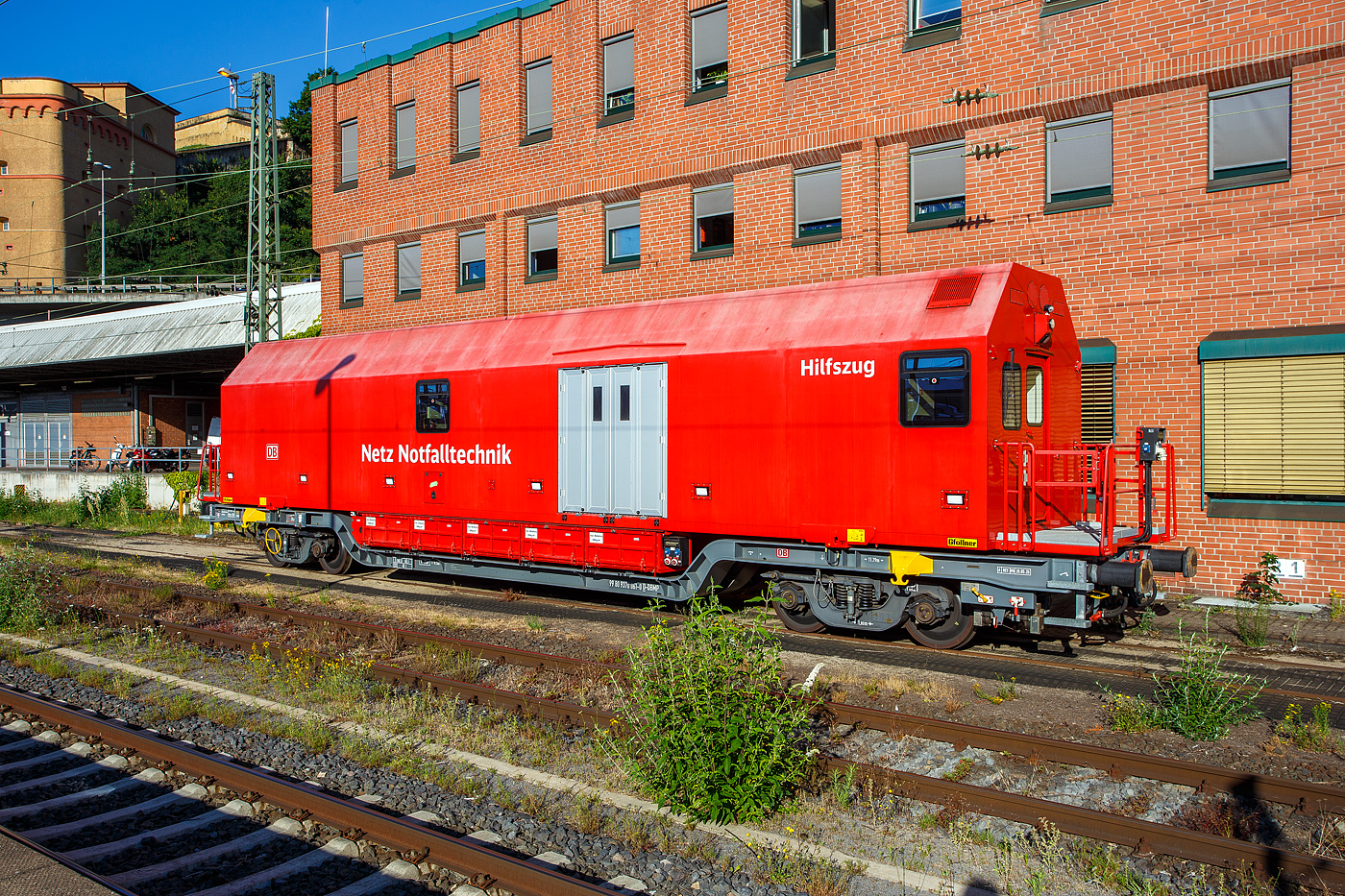

Der Koblenzer Hilfszug-Wagen 99 80 9370 061-0 D-DBMP der DB InfraGO AG (ex DB Netz AG / DB Netz Notfalltechnik) steht am 01 Juli 2025 beim Hauptbahnhof Koblenz.
Der Hilfszug AOC - ANWENDUNGSORIENTIERTER CONTAINER:
Der Hilfszug ist eine fahrende Werkstatt und bietet ein hervorragendes Raumangebot für Gerät und Mannschaft. Die Wechselaufbauten können im Falle einer Revision des Trägerwagens einfach auf ein anderes Trägerfahrzeug umgesetzt werden. Dadurch spart man das mühsame und vor allem zeitintensive Umladen des gesamten Equipments von einem zum anderen Wagen.
Dieses neuartige System aus Wechselaufbau und Trägerwagen heißt in der Fachsprache AOC/MTF (Anwendungs Orientierter Container kombiniert mit einem Multifunktionalen – oder auch modularem TrägerFahrzeug). Die Wechselbehälter haben Falttüren, einen geraden Boden und zwischen diesem und der Tiefladefläche sind zusätzliche Staukästen eingebaut worden. Diese bieten z.B. der Aufgleisbrücke einen idealen gleisnahen Platz. Die Toilettenanlage wurde mit einer umweltfreundlichen Verbrennungstoilette realisiert.
Das Trägerfahrzeug/Wagen (MTF) wurde von dem slowakischen Güterwagenhersteller Tatravagónka A.S. gebaut, wobei die Drehgestelle von ELH Eisenbahnlaufwerke Halle sind.
Der Wechselaufbau (AOC) ist von Gföllner Fahrzeugbau und Containertechnik GmbH St.Georgen (Österreich)
TECHNISCHE DATEN:
Spurweite: 1.435 mm
Anzahl der Achsen: 4 (in 2 Drehgestellen)
Länge über Puffer: 18.240 mm
Drehzapfenabstand: 11.790 mm
Achsabstand im Drehgestell: 1.800 mm
Laufraddurchmesser: 920 mm (neu)
Höchstgeschwindigkeit: 100 km/h (beladen gem. Lastgrenzraster S) / 120 km/h (beladen gem. Lastgrenzraster SS oder leer)
Kleinster befahrbarer Radius: R 75 m
Leergewicht: 23.500 kg
Max. Ladegewicht nach Lastgrenzraster S: 48,5 t ab Streckenklasse B
Max. Ladegewicht nach Lastgrenzraster SS: 40,5 t ab Streckenklasse A
Bremse: KE-GP-A
Bremssohle: C 810
Handbremse: an einem Drehgestell
Armin Schwarz
Der Diagnose VT / P&T DVT Fahrwegmesszug 702 203 „Elfriede“ (99 80 9163 003-3 D-DBMP) der DB InfraGO AG (ex DB Netz AG) / DB Netz Instandhaltung – Fahrwegmessung fährt am 24 Juni 2025 auf OL-Diagnosefahrt, mit angehobenen Messpantograf, durch den Hauptbahnhof Oberhausen in nördlicher Richtung.
Dies ist eines von drei Fahrzeugen der Netzinstandhaltung der BR 702.2 die von Plasser & Theurer 2014, 2017 und 2019 für die DB Netz AG gebaut wurden. Dieser P&T DVT wurde 2019 von Plasser & Theurer in Linz/Donau (A) unter der Masch-Nr. 6978 gebaut, die Indienststellung erfolgte im März 2020.
Im Rahmen der Standardisierung von Messfahrzeugen haben DB AG und Plasser & Theurer einen Rahmenvertrag zur Lieferung verschiedener multifunktionaler Mess-Triebwagen geschlossen. Auf der InnoTrans 2014 konnte bereits ein Gleismesstriebzug an die DB AG übergeben werden. Im Gegensatz zu den zweiteiligen Gleismess- (GMTZ) und Schienenprüfzügen (SPZ) ist der hier gezeigte Diagnose-Triebwagen nur einteilig ausgeführt und ist für Messaufgaben im Bereich der Oberleitung und zur Prüfung der Gleisgeometrie vorgesehen. Allen haben gemeinsam eine Höchstgeschwindigkeit von 140 km/h und die Einsatzfähigkeit auch in kleineren Lichtraumprofilen, wie beispielsweise bei der Berliner und der Hamburger S-Bahn. Die Fahrzeuge sind mit ETCS nach Baseline 2 ausgerüstet, und sollen auf Baseline 3 hochgerüstet werden.
TECHNISCHE DATEN:
Spurweite: 1.435 mm (Normalspur)
Achsfolge: Bo´2´ (4 Achsen)
Länge über Puffer: 23.000 mm
Drehzapfenabstand: 15.400 mm
Achsabstand im Drehgestell: 2.500 mm
Eigengewicht: 78 t
Höchstgeschwindigkeit: 140 km/h (Eigen- und Schleppfahrt)
Zugel. für Streckenlasse: C und höher
Bremse: KB C-KE-PR-H mZ (D) Frendo T52
kleinster Kurvenradius: R 150 m
Zur Mitfahrt zugel. Personen: 9 Armin Schwarz
Der Diagnose VT / P&T DVT Fahrwegmesszug 702 203 „Elfriede“ (99 80 9163 003-3 D-DBMP) der DB InfraGO AG (ex DB Netz AG) / DB Netz Instandhaltung – Fahrwegmessung fährt am 24 Juni 2025 auf OL-Diagnosefahrt, mit angehobenen Messpantograf, durch den Hauptbahnhof Oberhausen in nördlicher Richtung.
Dies ist eines von drei Fahrzeugen der Netzinstandhaltung der BR 702.2 die von Plasser & Theurer 2014, 2017 und 2019 für die DB Netz AG gebaut wurden. Dieser P&T DVT wurde 2019 von Plasser & Theurer in Linz/Donau (A) unter der Masch-Nr. 6978 gebaut, die Indienststellung erfolgte im März 2020.
Im Rahmen der Standardisierung von Messfahrzeugen haben DB AG und Plasser & Theurer einen Rahmenvertrag zur Lieferung verschiedener multifunktionaler Mess-Triebwagen geschlossen. Auf der InnoTrans 2014 konnte bereits ein Gleismesstriebzug an die DB AG übergeben werden. Im Gegensatz zu den zweiteiligen Gleismess- (GMTZ) und Schienenprüfzügen (SPZ) ist der hier gezeigte Diagnose-Triebwagen nur einteilig ausgeführt und ist für Messaufgaben im Bereich der Oberleitung und zur Prüfung der Gleisgeometrie vorgesehen. Allen haben gemeinsam eine Höchstgeschwindigkeit von 140 km/h und die Einsatzfähigkeit auch in kleineren Lichtraumprofilen, wie beispielsweise bei der Berliner und der Hamburger S-Bahn. Die Fahrzeuge sind mit ETCS nach Baseline 2 ausgerüstet, und sollen auf Baseline 3 hochgerüstet werden.
TECHNISCHE DATEN:
Spurweite: 1.435 mm (Normalspur)
Achsfolge: Bo´2´ (4 Achsen)
Länge über Puffer: 23.000 mm
Drehzapfenabstand: 15.400 mm
Achsabstand im Drehgestell: 2.500 mm
Eigengewicht: 78 t
Höchstgeschwindigkeit: 140 km/h (Eigen- und Schleppfahrt)
Zugel. für Streckenlasse: C und höher
Bremse: KB C-KE-PR-H mZ (D) Frendo T52
kleinster Kurvenradius: R 150 m
Zur Mitfahrt zugel. Personen: 9 Armin Schwarz
Der Diagnose VT / P&T DVT Fahrwegmesszug 702 203 „Elfriede“ (99 80 9163 003-3 D-DBMP) der DB InfraGO AG (ex DB Netz AG) / DB Netz Instandhaltung – Fahrwegmessung fährt am 24 Juni 2025 auf OL-Diagnosefahrt, mit angehobenen Messpantograf, durch den Hauptbahnhof Oberhausen in nördlicher Richtung. Armin Schwarz
