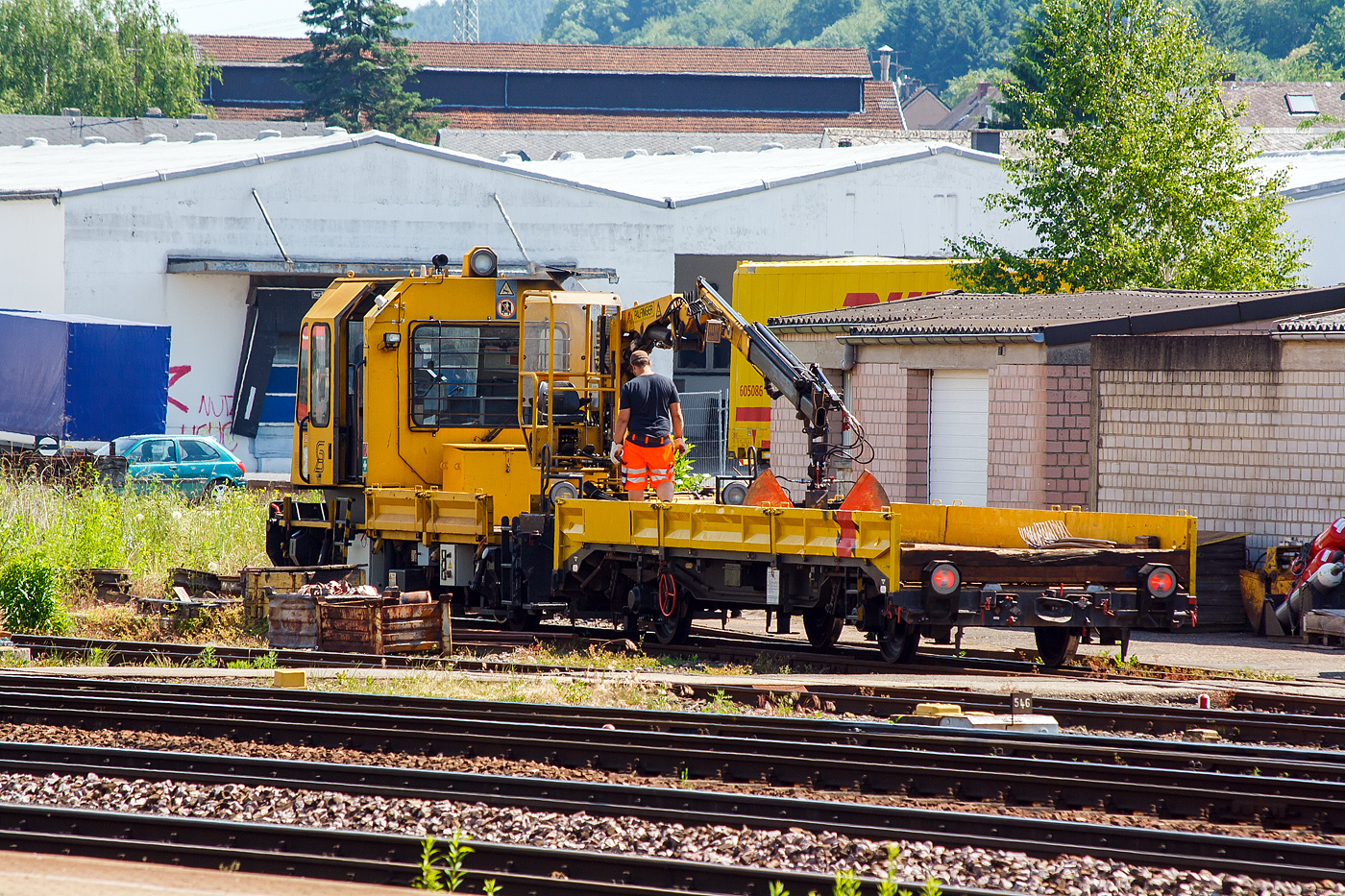

DB 741 131 ein Gleisarbeitsfahrzeug GAF 100 R (Schweres Nebenfahrzeug Nr. 99 80 9420 037-0, ex 97 17 50 011 18-3), mit dem Gleiskraftwagenanhänger H27, Schweres Nebenfahrzeug Nr. D-DB 99 80 9750 276-4 (Anhängerfahrzeug BR 771 725) beide von der DB Netz AG, sind am 13.08.2023 in Kreuztal abgestellt. Da ich kein Fabrikschild finden konnte, kann ich keine ehemalige Nr. zuordnen.

Das GAF 100 R wurde 1996 von GBM (Gleisbaumechanik Brandenburg/H. GmbH) unter der Fabriknummer 52.1.124 gebaut, es hat die EBA Nummer EBA 96 P01 N023.

Das Gleisarbeitsfahrzeuge GAF 100 R ist ein Nebenfahrzeug das von der Firma GBM Gleisbaumechanik Brandenburg/H. GmbH gebaut wurde. Mit ihm können Personen (zur Mitfahrt sind 6 Personen zugelassen), Material und Ausrüstungen befördert werden können. Zudem hat es einen Palfinger PK 9001 Kran.

Der Antrieb des zweiachsigen Fahrzeuges erfolgt von einem 6 Zylinder, wassergekühlten MAM D 0826 LOH 07 Dieselmotor mit 169 kW (230 PS) Leistung über Lastschaltwendegetriebe auf die Radsatzgetriebe.

Technische Daten GAF:
Achsfolge: B
Länge über Puffer: 9.100 mm
Achsabstand: 4.800 mm
Treibraddurchmesser: 750 mm (neu)
Höchstgeschwindigkeit: 100 km/h
Eigengewicht: 16 t
Zul. Anhängelast: 40 t / (80 t mit Regelzugeinrichtung Hg 60 km/h)
Nutzlast : 5,0 t
Zur Mitfahrt zugel. Personen: 6
Der Antrieb des zweiachsigen Fahrzeuges erfolgt von einem 6 Zylinder, wassergekühlten MAN D 0826 LOH 07 Dieselmotor mit 169 kW (230 PS) Leistung über Lastschaltwendegetriebe auf die Radsatzgetriebe.

Der H 27 (Anhänger zu GAF 100) wurde von der GBM (Gleisbaumechanik Brandenburg/H. GmbH) gebaut.

Der GBM beschreibt dieses Fahrzeug wie folgt:
Der Anhänger H 27 wurde im Zusammenhang mit den Nebenfahrzeugen der Gleisbaumechanik Brandenburg entwickelt und ist in Ladeflächenhöhe, Kupplungsausführung sowie Energie - und Pneumatikanschlüssen diesen angepasst. Eine Anpassung an weitere Gerätesysteme ist nach Kundenwunsch möglich. Der Anhänger H 27 dient dem Transport von Baumaschinen, er ist aber auch gut für das Transportieren von Stückgut, Kleinteilen und Schienen geeignet. Der H 27 ist mit einem Paar einhängebarer Auffahrrampen ausgerüstet. Die Montage der Auffahrrampen kann mit 2 Personen realisiert werden. In seinen Abmessungen erfüllt er die Anforderungen nach EBO, Anlage 8. Der H 27 hat eine Spurweite von 1.435 mm. Der Fußboden des H 27 ist so dimensioniert, daß ein Befahren mit Gabelstaplern mit einer Radlast von 30 kN möglich ist. Zu den Fahrzeugenden hin ist der Fußboden geneigt ausgeführt. Dadurch verringert sich die Fußbodenhöhe von 1.000 mm über Schienenoberkante im mittleren Bereich auf 700 mm über Schienenoberkante. Durch angelegte Auffahrrampen ist es möglich, auf den H 27 mit Baumaschinen zu fahren.

Technische Daten Gleiskraftwagenanhänger:
Achsanzahl: 2
Achsabstand: 6.000 mm
Länge über Puffer: 9.750 mm
Höchstgeschwindigkeit: 100 km/h (vorgestellt 80 km/h)
Eigengewicht: 9,3 t
Zul. Anhängelast: 40 t
Nutzlast : 25,0 t
