Schüttgutwagenzug der Gattung Faccs-zz und Gattung Faccs-z, nahe Mecher aufgenommen.
(ID 731945)
Schüttgutwagenzug der Gattung Faccs-zz und Gattung Faccs-z, nahe Mecher aufgenommen. 12.04.2021
Hans und Jeanny De Rond 12.04.2021, 135 Aufrufe, 0 Kommentare
EXIF: Panasonic DMC-FZ150, Datum 2021:04:12 09:18:29, Belichtungsdauer: 10/5000, Blende: 30/10, ISO125, Brennweite: 62/10
0 Kommentare, Alle Kommentare
Kommentar verfassen
Ein mir als "Märklin" Modell bestens bekannter Güterwagen wird bei der IG 3Seenbahn e. V. herrlich in Szene gesetzt: der Ommi51 618 999 Baujahr 1967 mit der UIC Nummer 48 80 6003 008-4 D-IGSEE.
Seebrugg, den 22.Sept. 2023
Stefan Wohlfahrt
Stefan Wohlfahrt
Ein mir als "Märklin" Modell bestens bekannter Güterwagen wird bei der IG 3Seenbahn e. V. herrlich in Szene gesetzt: der Ommi51 618 999 Baujahr 1967 mit der UIC Nummer 48 80 6003 008-4 D-IGSEE.
Seebrugg, den 22.Sept. 2023
Stefan Wohlfahrt
Stefan Wohlfahrt
Deutschland / Wagen / Güterwagen der Gattung F... (Schüttgutwagen; offen), Deutschland / Museumsbahnen und Vereine / IG 3Seenbahn e. V.
14 1 1400x1040 Px, 15.05.2024
2 x sechsachsige offene Drehgestell-Schüttgut-Wageneinheit für den Erztransport mit schlagartiger Schwerkraftentladung, hydraulischem Klappenverschlusssystem und automatischer Kupplung, 81 80 6861 649-4 D-DB der Gattung Falrrs 152.2 der DB Cargo AG, am 28.04.2018 im Zugverband bei einer Zugdurchfahrt durch Koblenz-Moselweiß.
Der Falrrs 152 ist eine Wageneinheit aus zwei mit einer Kuppelstange verbundenen Wagen der Bauart Faals 151 und ist an den Enden mit automatischer Kupplung C-Akw ausgestattet, sie haben keine Seitenpuffer. Diese Wagen der 3. Bauserie (6861 625 bis 673) wurden 2011/2012 von Tatravagónka a.s. in Poprad (Slowakei) gebaut. Die 1. und 2. Bauserie wurden noch bei der LRS (ex DB Werk Leipzig-Engelsdorf) hergestellt.
Anhand der Anschriften, rechts am Wagen sieht am sofort das diese Wagen, folgende Eigenschaften haben:
O = Radsatzlast größer 22,5 t (hier 25 t)
H = Hydraulische Klappensteuerung
200,5 t im Kreis = Tragfähigkeit 200,5 t
Unten rechts das Dreieck = Automatische Kupplung

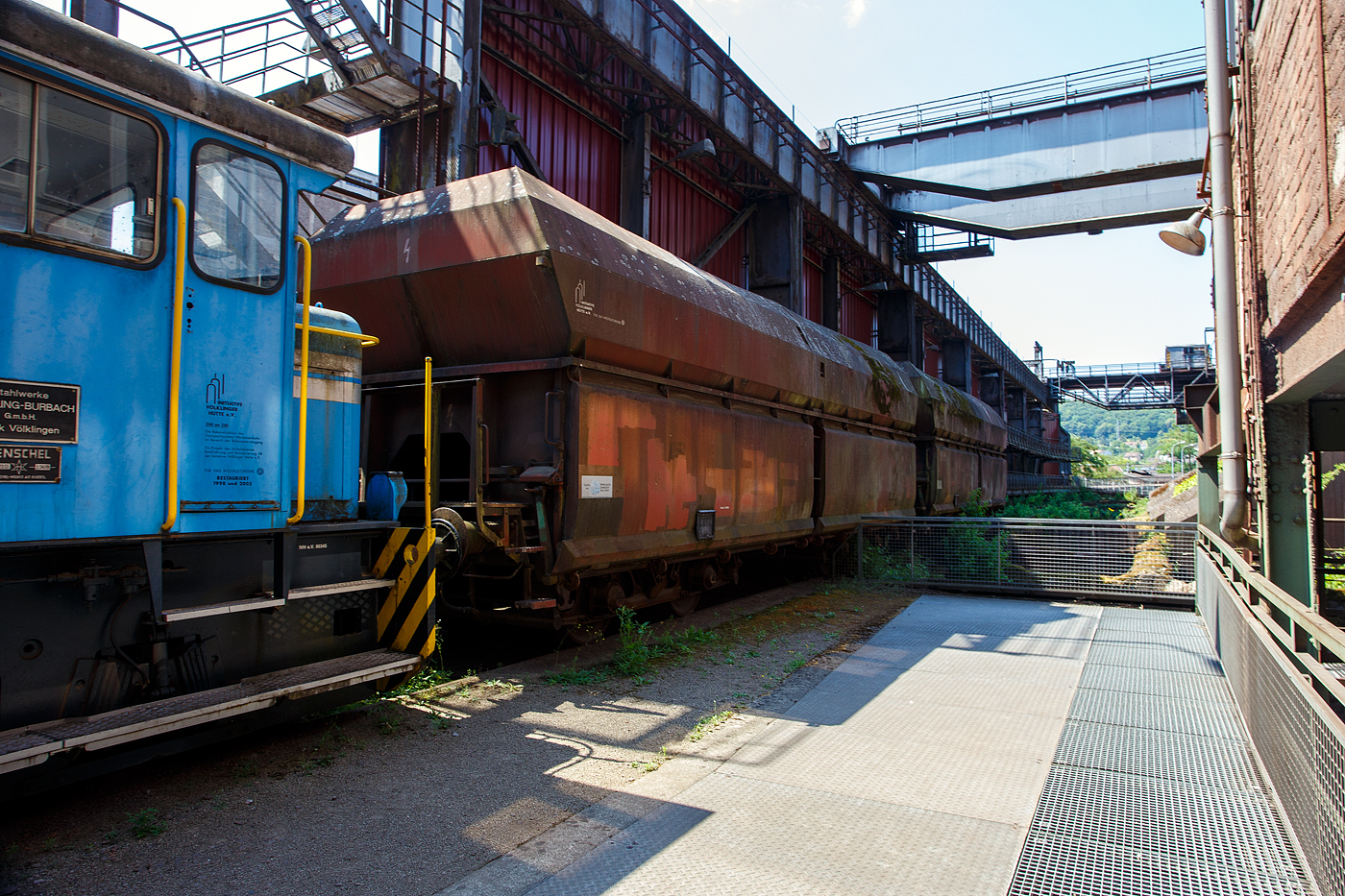

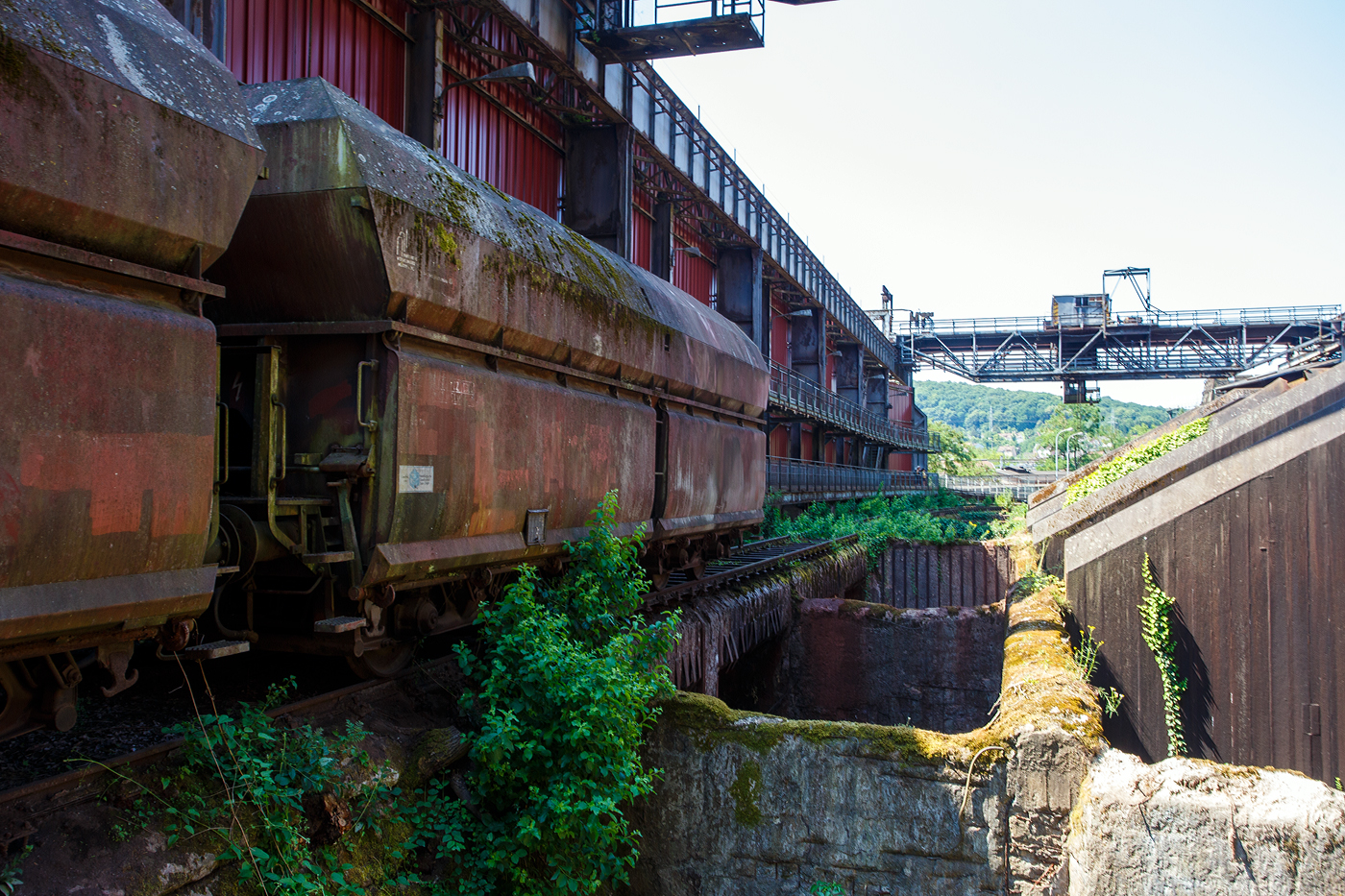

Der Wagen ist für die Beförderung von Eisenerzen zu einem mit besonderen Entladeeinrichtungen (Tiefbunkern) versehenen Hüttenwerk vorgesehen. Die Beladung erfolgt durch Aufschütten von oben. Er ist jedoch auch für die Beförderung von anderen Schüttgütern mit hohen spezifischen Gewichten verwendbar. Es sind jeweils 2 Wagen mittels einer Kuppelstange fest miteinander zu einer Einheit verbunden. Die gleichzeitige Öffnung bzw. Schließung aller vier Klappen wird durch Betätigen eines Steuerventils entweder von der Wagenbühne oder vom Bunkersteg aus mit einem speziellen langstieligen Vierkantschlüssel möglich.
Der Wagenkasten besteht aus dem sattelförmigen Boden, den fest mit den Untergestell-Fachwerkträgern verbundenen Stirnwänden, den Seitenwänden, den vier an den Seitenwänden angelenkten Entladeklappen und dem Quersattel, der den Wagenkasten in zwei gleich große Kammern unterteilt. Die Sattelneigung beträgt 49°. Zwischen den Langträgern befinden sich die Hauptquerträger, die Träger für die Druckluftbremseinrichtung und für die Lagerung der Hauptverschlusswellen sowie an beiden Wagenenden die Tragkonstruktion für die Aufnahme der automatischen Kupplung C-Akv. Der Werkstoff für die Kasten- und Sattelbleche besteht aus S355J2G3Cu (St52-3 Cu), derjenige für die Langträger aus QSt 380.
Das Öffnen und Schließen der Klappen erfolgt durch einen hydraulisch angetriebenen Daumenwellenverschluss. Zur Prüfung, ob die Klappen ordnungsgemäß verschlossen sind, dient die in Wagenmitte angeordnete Anzeigeeinrichtung mit gelber Signalscheibe. Diese ragt über die Seitenwand hinaus, wenn die Klappen nicht einwandfrei verriegelt sind.
Das Drucköl wird von der Radsatzpumpe in einem Hydrokolbenspeicher mit einem maximalen Betriebsdruck von 220 bar gegen den Druck hochgespannten Stickstoffs gefördert. Der Ladungszustand wird durch eine wegeabhängige Umschalteinrichtung im Speicher gesteuert, die bei gefülltem Speicher die Pumpe auf drucklosen Umlauf schaltet. Zur Betätigung der Klappen wird das gespeicherte Drucköl über die von Hand betätigten Steuerventile den zwei Betätigungszylindern, die in der Mitte des Wagens angeordnet sind und auf je eine Hauptverschlusswelle wirken, zugeführt.
Es werden alle 4 Klappen gleichzeitig betätigt. Die dafür vorgesehenen Einrichtungen für die Bedienung mit einem langstieligen Vierkantschlüssel nach DIN 25 255 ist an der Stirnwand des bühnenseitigen Wagenendes angebracht. Bei drucklosem Speicher ermöglichen eine Handpumpe sowie entsprechende Bedienhebel eine Notbetätigung der Klappen von der Wagenbühne aus.
Um die geforderte hohe Bremsleistung realisieren zu können, sind die Wagen mit Verbundstoffsohlen (Becorit) ausgerüstet.
TECHNISCHE DATEN:
Hersteller: 1. und 2. Bauserie LRS (ex DB Werk Leipzig-Engelsdorf), 3. Bauserie Tatravagónka Poprad
Spurweite: 1.435 mm (Normalspur)
Anzahl der Achsen: 2 x 6
Länge über Puffer: 30.170 mm (2 x 15.085 mm)
Drehzapfenabstände: 8.000 / 7.050 / 8.000 mm
Achsabstand im Drehgestell (je): 3.400 mm (2x 1.700 mm)
Laufraddurchmesser: 920 mm
Drehgestelltyp: BA715/BA716
Max. Achslast: 25,0 t
Beladeöffnung: 2 × 2.238 x12.760 mm
Länge der Entladeöffnung: 5.050 mm (je Klappe) = 2 x 10.710 mm
Laderaum: 140 m³ (2 x 70 m³)
Eigengewicht: ca. 70 t (2 x 35 t)
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Max. Ladegewichte: 140 t ab Streckenklasse D4 / DB 170 t ab Streckenklasse CE
Kleinster bef. Gleisbogenradius: 75 m (ladungsabhängig)
Bremse: KE-GP-A
Bremssohle: Becorit 929-1 bzw. Cosid 810 ab 3. Serie
Art der Lastabbremsung: automatisch
Handbremse: von der Bühne bedienbar
Automatische Kupplung: UIC-AK 69e bzw. C-Akv (3. Serie)
Intern. Verwendungsfähigkeit: Nein, Zulassung Deutschland und Niederlande
Bemerkung: Eine Wageneinheit ist gleichmäßig zu beladen.
Quellen: DB Cargo, dybas.de, Tatravagónka. und Anschriften
Alle Angaben ohne Gewähr auf Vollständigkeit und Richtigkeit!
Armin Schwarz
Armin Schwarz
Vierachsige offene Schüttgutwagen mit schlagartiger Schwerkraftentladung und hydraulischem Klappenverschlusssystem, 81 80 6639 491-2 D-DB, der Gattung Falns 183 der DB Cargo AG am 14.02.2023 im Zugverband bei einer Zugdurchfahrt in Niederschelden (Sieg).
In den Jahren 1981 bis 1992 werden von LHB, O&K, Talbot und Waggon Union Siegen insgesamt 3.623 Fals 183 (ab 1987 als Falns 183) geliefert. Die Wagen sind für schwere Schüttgüter geeignet.
Bei den Wagen ist die gleichzeitige Öffnung bzw. Schließung aller vier Klappen wird durch Betätigen eines Steuerventils entweder von der Wagenbühne oder vom Bunkersteg aus mit einem speziellen langstieligen Vierkantschlüssel möglich.
Das vollständig, überwiegend aus Walz- und Abkantprofilen in RSt 52-3 geschweißte Untergestell besteht aus den beiden seitlichen, winkelförmigen Langträgern, die durch Querträger, Hauptquerträger, Pufferträger und der Tragkonstruktion für die Aufnahme der Zugeinrichtung miteinander verbunden sind. Der Längssattel hat eine Neigung von 49° zur Waagerechten. Die Sattelstreben und -bleche bilden mit dem Untergestell eine stabile Tragkonstruktion. Für das Sattelblech wurde St 52-3 Cu 3 verwendet.
Der vollständig geschweißte Wagenkasten ist durch den Quersattel und der mittleren Trennwand in zwei gleich große Kammern unterteilt. Im unteren Bereich sind je Seite zwei große Auslauföffnungen vorhanden, die durch stabile Seitenklappen geschlossen werden. Der Wagenkasten ist überwiegend durch Hohlprofile ausgesteift. Die Ecken sind durch große Eckfüllbleche ausgerundet. Für sämtliche Bleche wurde St 52-3 Cu 3 verwendet.
Das Öffnen und Schließen der Klappen erfolgt über einen hydraulisch angetriebenen Daumenwellenverschluss. Die vier Seitenklappen werden gleichzeitig hydraulisch geöffnet oder geschlossen. Der für die hydraulischen Einrichtungen benötigte Öldruck wird von einer Radsatzpumpe während der Fahrt (nach ca. 4 km Fahrweg mit mind. 10 km/h ist der Speicher aufgeladen) in einen Gasdruckspeicher gefördert. Für das Öffnen und Schließen der Klappen durch die hydraulischen Einrichtungen sind zwei Betätigungsmöglichkeiten vorgesehen:
• Betätigung der hydraulischen Steuereinrichtung mit einem langstieligen Vierkantschlüssel nach DIN 25 255 von einem seitlichen Bedienungsgang der Bunkeranlage.
• Steuerungsbetätigung von der Wagenendbühne mittels einer an der Wagenstirnwand angeordneten Hand-Steuereinrichtung. Bei Ausfall der Speicheranlage kann der erforderliche Öldruck zum Öffnen oder Schließen durch eine Handpumpe erzeugt werden.
Zur Prüfung, ob die Klappen ordnungsgemäß verschlossen sind, dient eine in Wagenmitte angebaute Anzeigeeinrichtung (gelbe Signalscheiben). Diese ragt über die Seitenwand hinaus, wenn die Klappen nicht einwandfrei verschlossen und verriegelt sind.
TECHNISCHE DATEN der Falns 183:
Hersteller: LHB, O&K, Talbot, WU Siegen
Spurweite: 1.435 mm (Normalspur)
Anzahl der Achsen: 4
Länge über Puffer: 12.540 mm
Drehzapfenabstand: 7.500 mm
Achsabstand im Drehgestell: 1.800 mm
Laderaum: 85,0 m³
Max. Eigengewicht: 24.750 kg
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Max. Ladegewichte: 55 t ab Streckenklasse C / 63 t ab D3
Kleinster bef. Gleisbogenradius: 75 m
Bremse: KE- GP (LL)
Bremssohle: IP 116
Handbremse: teilweise
Intern. Verwendungsfähigkeit: Nein
